変圧器用高圧酸化亜鉛避雷器

変圧器用固体中電圧酸化亜鉛避雷器を製造するため、温州西発電力設備有限公司はポリマーハウジングまたは磁器ハウジングを使用して、海岸、高湿度、高汚染地域などのさまざまな環境に適した、より優れた疎水性と耐汚染フラッシュオーバー性能を備えた中電圧酸化亜鉛避雷器を提供しています。酸化亜鉛非直線抵抗器と絶縁ハウジングは優れた回復特性をサポートし、中電圧酸化亜鉛避雷器が動作したときに電力が電流を流さないようにします。

お問い合わせを送信

製品説明

ZnOバリスタブロックは中電圧のコアコンポーネントです避雷器変圧器用。これにより、中電圧避雷器は非常に強力な非線形ボルトアンペア特性を持つことができます。つまり、抵抗が非常に高く、電源周波数電圧ではほとんど電流が流れませんが、過電圧条件下では抵抗が急激に減少し、電流が流れてエネルギーが放出されます。

絶縁ハウジングはアンブレラスカート構造を採用し、沿面距離を最大限に長くします。絶縁ハウジングには磁器やシリコンゴムが採用されることが多いです。磁器ハウジングは、110 kv の送電網で広く使用されている機械的強度が高く、ポリマーハウジングの重量は、10 ～ 66 kv の送電網で広く使用されている磁器ブッシュのわずか 1/5 ～ 1/3 です。

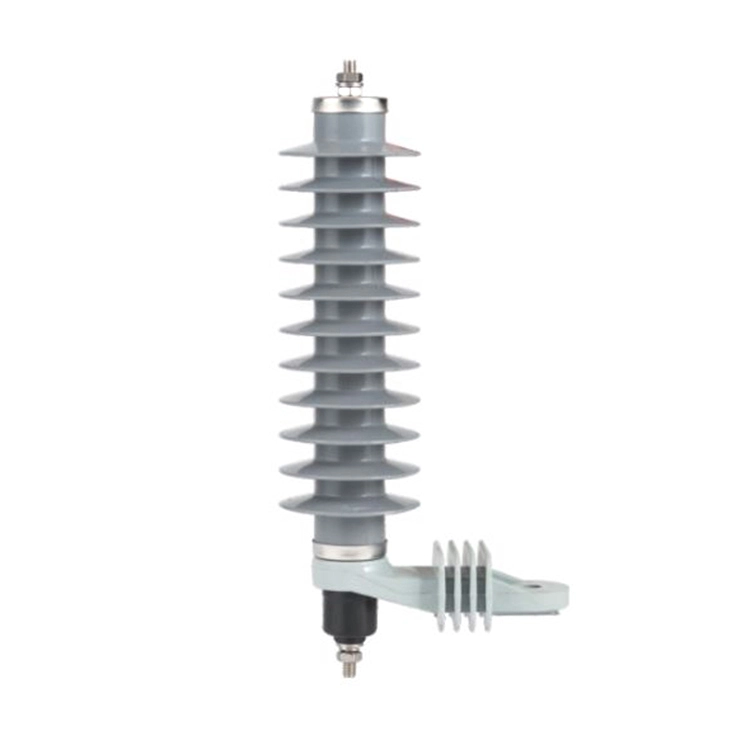

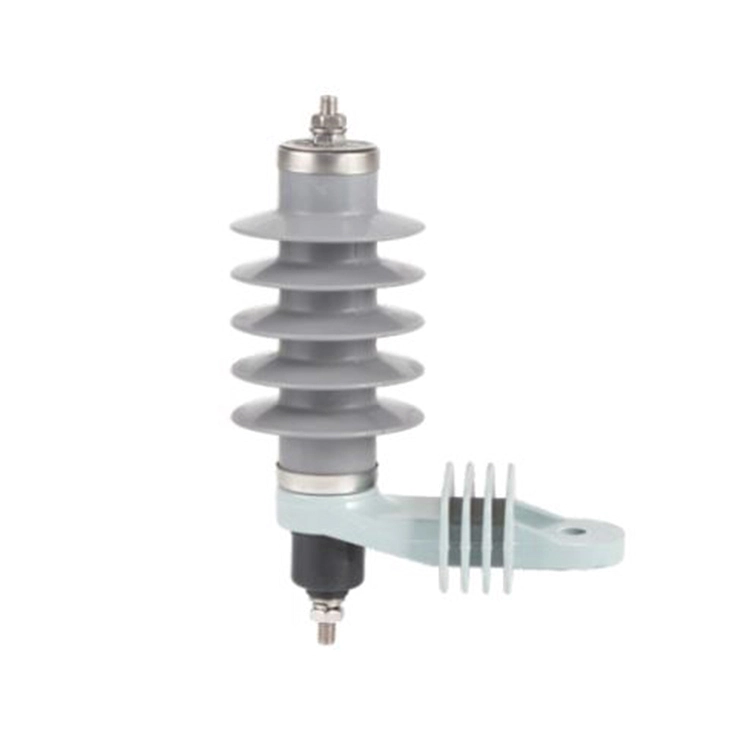

Medium Voltage Zinc Oxide Surge Arrester For Transformer

製品パラメータ:

モード	私たち	ウル	UC	U1mA	対	VL	VSW	LD (2ms)	HC (4/10μs)
	kV(r.m.s)			≮kV	≯kV			A	kA
YH5WZ-5/15	3	5	4.0	8.0	17.3	15	12.8	100	65
YH5WZ-10/30	6	10	8.0	15.0	34.5	30	25.6	100	65
YH5WZ-17/50	10	17	13.6	25.0	57.5	50	38.5	100	65
YH5WZ-51/134	35	51	40.8	73.0	154	134	114	250	100
YH5WZ-54/134	35	54	43.2	77.0	154	134	114	250	100

私たち	システム定格電圧
ウル	避雷器の定格電圧
UC	連続動作電圧
U1mA	DC基準電圧1mA
対	急峻な電流インパルス残留電圧。
VL	雷インパルス残留電圧
VSW	スイッチングインパルス残留電圧
LD	長時間の電流インパルス耐性
HC	高電流インパルス耐性
