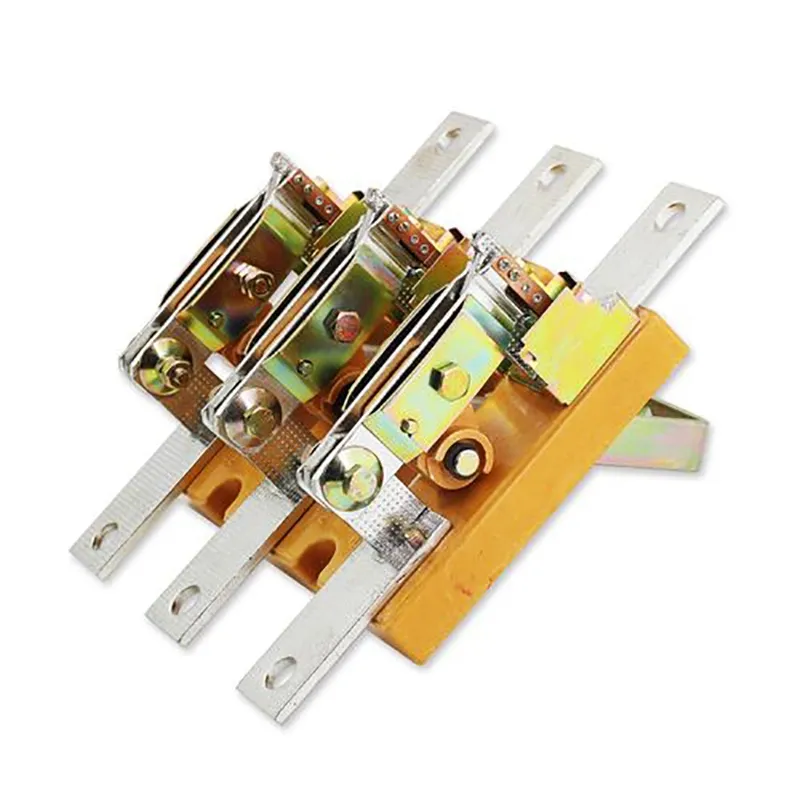

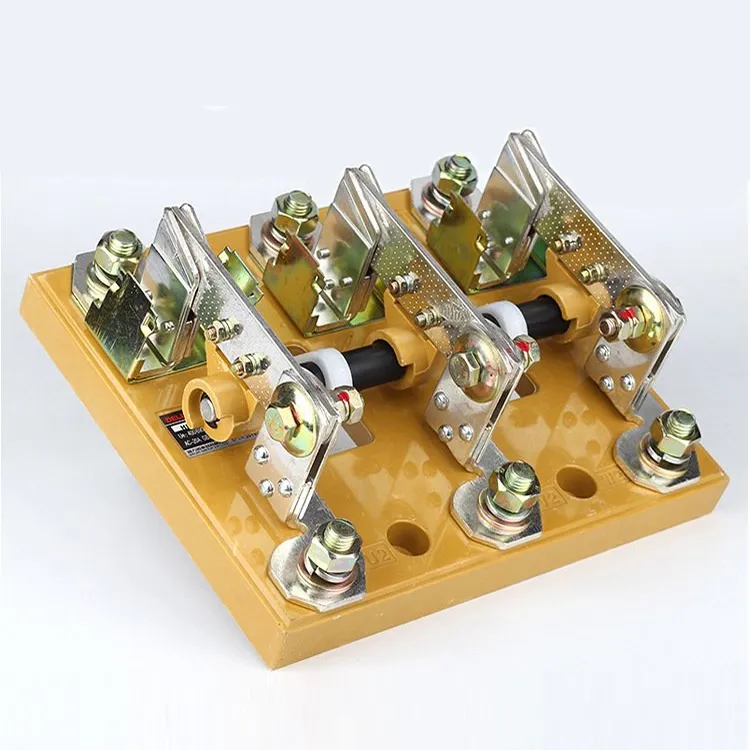

100アンペア4極アイソレータスイッチ

温州 XiFa Electric Power Equipment Co., Ltd は、固体 100 アンペア 4 極アイソレータスイッチを生産する信頼できる工場です。同社は絶縁材料としてエポキシ樹脂または熱硬化性プラスチックを採用し、導電部品間の効果的な絶縁を実現し、相間の短絡を防止します。また、接点には高導電率の銅または銀メッキ銅合金を使用し、回路の信頼性の高い接続と切断を保証し、銀メッキにより抵抗、発熱、酸化が軽減されます。さらに、販売された 100 アンペア 4 極アイソレータスイッチごとに、技術チームがお客様からの質問に 24 時間以内に回答します。

お問い合わせを送信

製品説明

100 アンペア 4 極アイソレータスイッチは、回路を切断し、電源を遮断するように設計された電気スイッチングデバイスです。 2 つの入力端子と 2 つの出力端子を含む 4 つの独立した極で構成されます。 100 アンペア 4 極アイソレータスイッチは、信頼性の高い切断機能を提供することで、人員と機器の両方の安全を確保します。

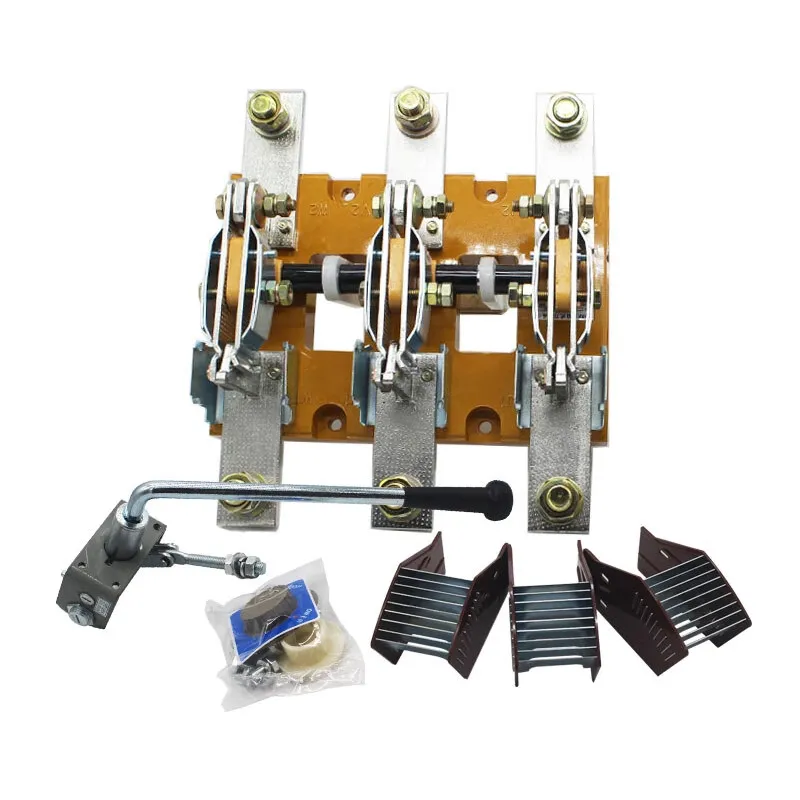

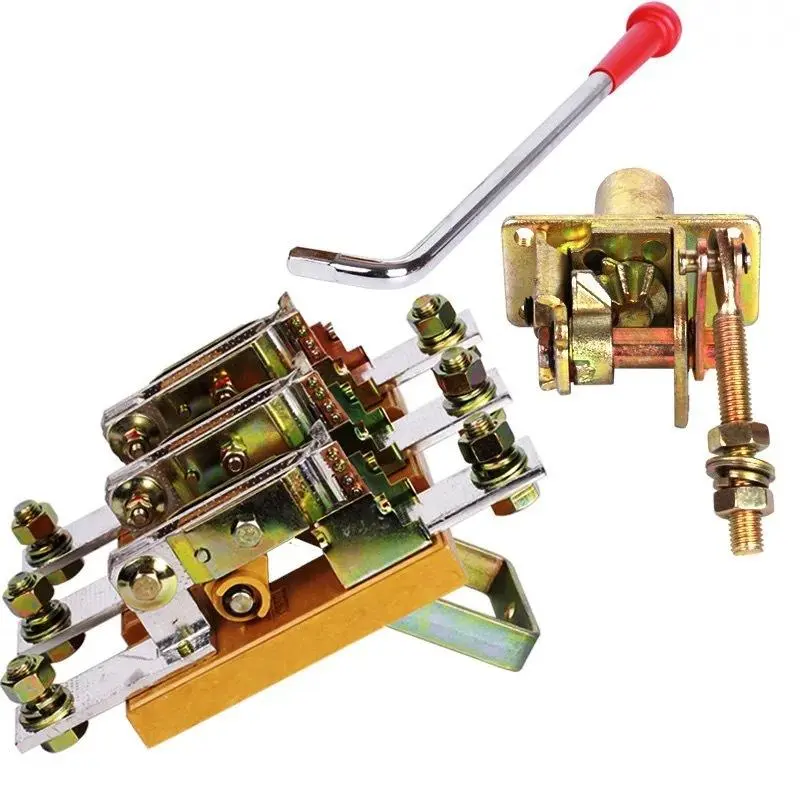

100 アンペアの 4 極アイソレータスイッチは、通常、エンクロージャ、動作メカニズム、および電気部品の 3 つの主要部分で構成されます。エンクロージャは、漏電や感電を防ぐために絶縁材料で製造されています。操作機構によりスイッチを手動で開閉できますが、電気部品にはポール、接続端子、その他の導電性要素が含まれます。

100 アンペア 4 極アイソレータスイッチの一般的な用途:

1.電力システム: 変電所や配電ネットワークで広く使用されている 100 アンペア 4 極アイソレータスイッチは、電力の流れを切断または方向転換し、送電網の安全で安定した運用の維持に役立ちます。

2.産業用設置: 機械制御およびオートメーションシステムに適用される 100 アンペア 4 極アイソレータスイッチは、メンテナンス中に電源を安全に切断し、作業者と機器の両方を確実に保護します。

3.交通システム: 鉄道、地下鉄、その他の交通インフラでは、スイッチは電気回路を絶縁し、乗客、スタッフ、設備の安全を確保するために使用されます。

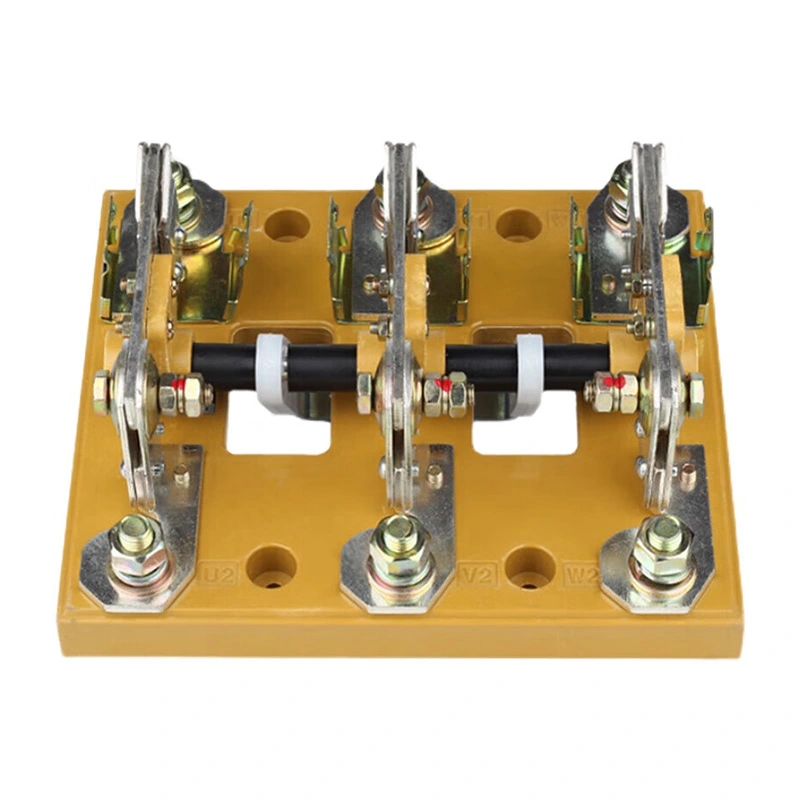

100 Amp 4 Pole Isolator Switch

生産パラメータ:

l番目(A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
ウイ(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
絶縁耐力 (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
ウイインプ (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
動作電流le(A)
AC400V21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
AC400V22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
AC400V23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
AC750V21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
AC750V22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
AC750V23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
DC220V21	125	160	200	250	315	400	500	630
DC220V22	125	160	200	250	315	400	400	500
DC220V23	125	125	160	200
DC440V21	100	125	160	200	315	400	400	500
DC440V22	100	125	160	200	315	400	400	500
DC440V23	100	125	160	200
モーター出力(KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms、0.1S/1.0S)	10/20	10/20	12/30	12/30	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
容量の増減
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KAピーク値)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
機械的寿命（回）	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
電気的寿命（回）
ue=660V定格電流le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
重量(kg)
3極	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4極	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
作動トルク(N・m)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

タイプ		フレームサイズ(mm)						取付寸法(mm)
タイプ		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
