A カールエントトランス(CT)は現代の電気および電力システムの重要なコンポーネントであり、直接電気接触することなく正確な電流測定、システム保護、エネルギー監視を可能にします。安全性、精度、およびシステムの長期的な信頼性を確保するには、適切な CT を選択することが不可欠です。
この詳細なガイドでは、変流器の仕組み、さまざまな CT タイプ、主要な選択基準、精度クラス、設置のベスト プラクティス、および実際のアプリケーションについて説明します。産業用電力システムの設計、エネルギー監視のアップグレード、または保護リレー用の CT の選択のいずれを行う場合でも、この記事は情報に基づいた意思決定を行うのに役立ちます。
A 変流器(CT)は、高い交流 (AC) 値を、メーター、保護リレー、または制御装置によって安全に測定または監視できる、より低い標準化されたレベルに低減するように設計された計器用変圧器です。
CT は以下の分野で広く使用されています。
電磁誘導を利用することで、CT は高電圧回路と低電圧測定機器の間を電気的に絶縁し、システムの安全性を大幅に向上させます。
変流器の動作原理は次のとおりです。ファラデーの電磁誘導の法則。一次導体に電流が流れると、コアの周囲に磁界が発生します。この磁束は二次巻線に比例した電流を誘導します。
たとえば、CT の評価は次のようになります。1000A:5A1000 アンペアの一次電流を、測定機器用に管理可能な 5 アンペアに変換します。
ウィンドウ CT は、一次導体が通過する円形の開口部を備えています。これらはコンパクトで信頼性が高く、開閉装置や配電盤で一般的に使用されています。
スプリットコア CT は、一次導体を切断せずに設置できるため、既存システムの改造やエネルギー監査に最適です。
バータイプ CT は一次導体を内蔵しており、機械的強度に優れた大電流用途向けに設計されています。

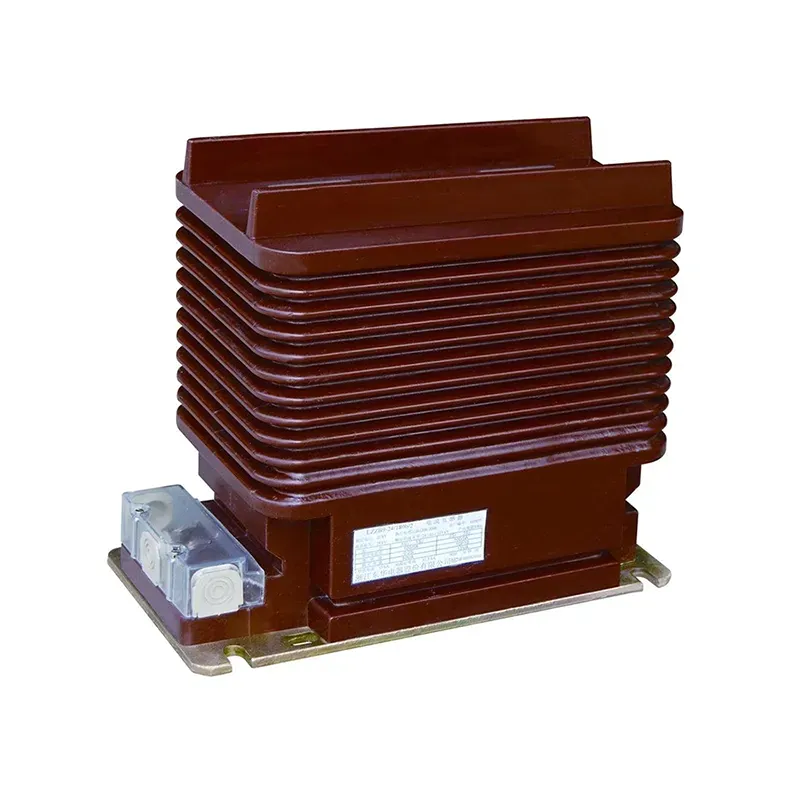

これらの CT には一次巻線に複数の巻線が含まれており、低電流、高精度の測定アプリケーションに使用されます。
適切な CT を選択するには、パフォーマンス、安全性、コストのバランスをとる必要があります。考慮すべき最も重要な基準は次のとおりです。
システムの最大動作電流と一致するかわずかに超える一次電流定格を持つ CT を選択してください。
精度クラスは、CT が一次電流をどの程度正確に再現するかを決定します。これは、請求および保護システムにとって特に重要です。
負担とは、CT 二次側に接続されている総負荷 (VA 単位) を指します。定格負荷を超えると精度が低下し、過熱が発生する可能性があります。
メーカーのようなシファ特定のシステム要件に合わせてカスタマイズされた CT ソリューションを提供し、最適なパフォーマンスと長期的な信頼性を保証します。
精度クラスは、指定された条件下での CT の許容誤差を定義します。
正しい精度クラスを選択すると、システム効率を維持しながら、IEC や IEEE などの規格に確実に準拠できます。
最新の電力インフラストラクチャでは、CT はインテリジェントな監視と予知保全戦略を実現する上で重要な役割を果たします。
CT を安全かつ正確に操作するには、適切な設置が不可欠です。
設置が間違っていると、危険な過電圧が発生したり、測定値が不正確になったりする可能性があります。
| CTタイプ | 主な利点 | 代表的な用途 |
|---|---|---|
| ウィンドウCT | コンパクトで経済的 | 開閉装置パネル |
| スプリットコアCT | 簡単な取り付け | エネルギー改修 |
| バータイプCT | 高電流容量 | 変電所 |
| 創傷CT | 高精度 | 微小電流測定 |
CT の二次側が開回路になると、危険な高電圧が発生する可能性があり、重大な安全上のリスクが生じ、機器に損傷を与える可能性があります。
従来の CT は AC 電流専用に設計されています。 DC測定の場合、ホール効果センサーが必要です。
設置と動作条件が適切であれば、高品質の CT は 20 ～ 30 年以上持続します。
必ずしもそうとは限りません。精度を高くするとコストが高くなります。精度クラスはアプリケーションの実際の要件と一致する必要があります。
正しい選択変流器(CT)これは、安全、効率的、信頼性の高い電気システムを設計する上で重要なステップです。 CT のタイプ、精度クラス、アプリケーション要件を理解することで、エンジニアとシステム設計者はパフォーマンスを大幅に向上させ、運用リスクを軽減できます。
信頼性の高いカスタマイズされた変流器ソリューションをお探しの場合は、シファは、精度、耐久性、国際規格への準拠を目的に設計された幅広い CT 製品を提供しています。
プロジェクトに最適な変流器の選択について詳しく知りたい場合、または技術サポートをリクエストするには、お問い合わせ今すぐ当社の専門家に、自信を持ってシステムに電力を供給するお手伝いをさせてください。
