中圧配電では、回路ブレーカーの信頼性は、保護が必要な瞬間に移動、解放、閉じ、トリップ、リセットする部品と同じくらい重要です。の真空遮断器の作動機構その決定的な役割を果たします。蓄積された機械的または電気的エネルギーを制御された動きに変換し、真空遮断器が回路を迅速かつ一貫して開閉できるようにします。購入者、請負業者、開閉装置製造業者、および保守チームにとって、本当の関心事は、単に製品が一度動作できるかどうかではありません。懸念されるのは、長年の使用後、障害状況下、要求の厳しい電気キャビネット内、およびさまざまなプロジェクト環境で正確に動作できるかどうかです。
この記事では、メカニズムがどのように機能するのか、なぜそれが重要なのか、どのような問題点を解決するのか、実際の中電圧アプリケーションに適したソリューションを評価する方法について説明します。また、次のようなサプライヤーと協力する際に重要となる製造および選択の要素についても考察します。温州西発電気設備有限公司は、配電の信頼性を考慮して設計された製品でサーキットブレーカーコンポーネント市場にサービスを提供する会社です。
記事の概要
A 真空遮断器の作動機構真空遮断器システムのモーションコントロールセクションです。インタラプタ接点が適切な速度、力、タイミングで開閉できるように、エネルギーを蓄積および放出します。適切に設計されたメカニズムは、スイッチング障害を軽減し、保護応答を改善し、安定した耐用年数をサポートし、中電圧システムのメンテナンスの負担を軽減します。適切なメカニズムを選択するには、定格電圧、遮断要件、エネルギー貯蔵方法、機械的耐久性、設置の互換性、生産の一貫性、およびアフターセールスの技術サポートに注意を払う必要があります。
目次
ブログ概要
- の役割を定義する真空遮断器の作動機構中電圧保護中。
- エネルギーの貯蔵から開閉動作までの基本的な動作プロセスを説明します。
- 製品のパフォーマンスを、安全性、ダウンタイム、耐用年数、互換性などの実際の顧客の懸念事項と結び付けます。
- 技術的評価のために購入者に焦点を当てたチェックリストを提供します。
- 一般的な操作メカニズムのオプションを比較します。
- 配電ネットワーク、工場、変電所、再生可能エネルギー プロジェクトにおける実際の応用について話し合います。
- 長期にわたってメカニズムを安定に保つのに役立つメンテナンス ポイントを共有します。
- 購入や技術に関する一般的な質問に答えます。
このメカニズムはなぜそれほど重要なのでしょうか?
真空遮断器はアークの消弧を担当しますが、単独でその役割を実行することはできません。インタラプタ内の接点は、安定した機械制御の下、適切な速度、適切なストロークで分離する必要があります。そこで、真空遮断器の作動機構が不可欠になります。
実際のプロジェクトでは、電気的な故障の多くは、最初は劇的なものではありません。それらは、トリップの遅れ、閉まりの不安定さ、接触圧力の一貫性のなさ、リンケージの磨耗、スプリングのチャージの弱さ、または保護信号との調整不良として始まります。これらの問題を無視すると、過熱、迷惑なトリップの繰り返し、キャビネットの損傷、生産の停止、またはオペレーターの安全上のリスクが発生する可能性があります。
信頼性の高いメカニズムにより、保護リレーが短絡、過負荷、異常な動作状態を検出したときにブレーカーが迅速に応答します。また、回路の通電、絶縁、保守が必要な場合の定期的なスイッチングもサポートします。つまり、保護ロジックを物理的な動作に変換する部分です。
真空遮断器の内部ではどのような仕組みになっているのでしょうか?
動作原理は単純ですが、実行は正確でなければなりません。あ真空遮断器の作動機構通常、スプリング、モーター、手動充電ハンドル、または関連する制御アセンブリを通じてエネルギーを蓄積します。ブレーカーが投入またはトリップコマンドを受信すると、蓄積されたエネルギーが機械伝達部品を通じて放出されます。真空遮断器の可動接点を駆動する部品です。
投入時には、可動接点を固定接点側に押し付ける機構により、適切な接触圧を維持します。開路中、真空遮断器がアークを消火できるほど迅速に接点が分離されます。この動作が速く安定しているほど、ブレーカーはスイッチング中の電気的ストレスをより適切に制御できます。
- エネルギー貯蔵:この機構は、動作前に、多くの場合、スプリング充電システムを通じてエネルギーを蓄えます。
- 信号応答:制御コイル、リレーコマンド、または手動アクションによって動作がトリガーされます。
- 機械的リリース:蓄積されたエネルギーは、リンケージ、シャフト、トランスミッション部品を通じて放出されます。
- 接点の動き：真空遮断器の接点は必要な動作に応じて開閉します。
- ポジション保持:この機構により、ブレーカーは開位置または閉位置で安定した状態に保たれます。
このため、機構は、寸法精度、バネ力、材料強度、アセンブリの位置合わせ、およびテストの一貫性に細心の注意を払って製造する必要があります。
購入者のどのような問題点を解決しますか?
購入者が商品を購入することはほとんどありません真空遮断器の作動機構別のコンポーネントが必要なだけです。メカニズムが弱いと高価な問題が発生する可能性があるため、購入します。開閉装置メーカーの場合、互換性が悪いと生産が遅れる可能性があります。電力契約者にとって、不安定な動作は試運転トラブルを引き起こす可能性があります。工場の場合、予期せぬブレーカーの故障により生産ラインが停止する可能性があります。電力会社にとって、信頼性の低いスイッチングは、広範囲の配電の安全性に影響を与える可能性があります。
| 顧客の問題点 | このメカニズムがどのように役立つか |
|---|---|
| ブレーカーが閉じるのが不安定 | 制御された力と安定した接触動作を提供します。 |
| トリップ応答の遅れ | 保護信号の後、蓄積されたエネルギーをすぐに放出します。 |
| 高いメンテナンス頻度 | 適切に設計およびテストすると、機械的耐久性が向上します。 |
| キャビネットの設置の不一致 | ブレーカーや開閉装置の構造に合わせて選択・カスタマイズが可能です。 |
| プロジェクトのダウンタイムのリスク | 配電システムおよび産業システムにおける信頼性の高い動作をサポートします。 |
最良のメカニズムとは、単に最強のメカニズムではありません。ブレーカーの設計、使用電圧、開閉デューティー、設置スペース、制御要件にマッチしたものです。この実質的な一致により、お客様は設置後の隠れたコストを回避することができます。
購入者は購入前にどの要素を確認する必要がありますか?
選択する前に真空遮断器の作動機構、購入者は製品名以外にも目を向けるべきです。 2 つの機構は似ているように見えますが、実際の性能は耐久性、動作速度、設置構造、長期安定性において大きく異なります。
実際の選択プロセスには、次の点が含まれる必要があります。
- 定格電圧とブレーカーの種類：メカニズムが目的の VCB モデルおよびシステム電圧と一致しているかどうかを確認します。
- 操作方法：プロジェクトに手動、スプリングチャージ、モーター駆動、または複合操作が必要かどうかを確認します。
- 機械的寿命:テスト済みの動作サイクルと長期耐久性についてお問い合わせください。
- エネルギー貯蔵時間:スプリングチャージシステムでは、繰り返し動作するために安定した効率的なエネルギー貯蔵が重要です。
- トリップおよびクローズの信頼性:メカニズムは制御信号に一貫して応答する必要があります。
- 設置寸法:取付穴、リンケージ位置、軸構造、キャビネットスペースをご確認ください。
- 環境条件:湿度、粉塵、温度、高度、産業汚染を考慮してください。
- テスト記録:信頼できるサプライヤーは、検査、定期テスト、および技術サポートを提供する必要があります。
これらのチェックは、OEM バイヤーや開閉装置組立工場にとって特に重要です。わずかな不一致が、繰り返しの組立調整やフィールド サービスでの苦情を引き起こす可能性があるためです。
さまざまなメカニズムのタイプをどのように比較するのでしょうか?
プロジェクトが異なれば、異なる運用設計が必要になる場合があります。以下の表は、一般的なオプションを評価している購入者の簡単な比較を示しています。
| 機構の種類 | 主な利点 | 適切な用途 |
|---|---|---|

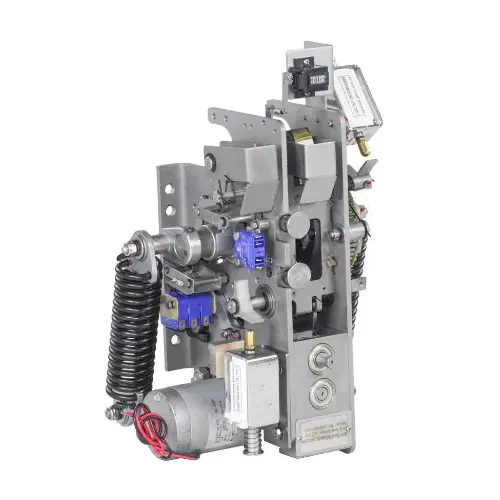

| スプリングチャージ作動機構 | 蓄積されたエネルギーを安定して放出し、素早い開閉を実現します。 | 信頼性の高い繰り返し動作が必要な中電圧 VCB。 |

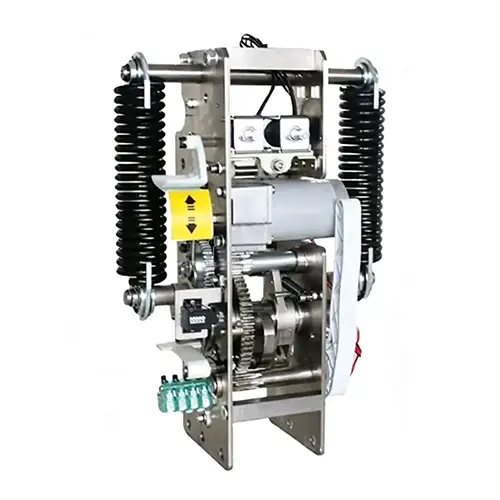

| モーター作動機構 | 遠隔または自動充電と操作をサポートします。 | 変電所、配電盤、自動化システム。 |
| 手動操作機構 | シンプルな構造で便利なローカルコントロール。 | 基本的なスイッチング アプリケーションとコスト重視のプロジェクト。 |
| カスタマイズされたメカニズム | 特殊なキャビネットのレイアウトやブレーカーの設計により適しています。 | OEM 開閉装置の生産および交換プロジェクト。 |
多くの中電圧アプリケーションでは、スイッチング動作の前にエネルギーを蓄えることができるスプリングチャージ設計が広く好まれています。障害が発生した場合、ブレーカーは手動によるゆっくりとした動きを待つ必要はありません。エネルギーを即座に放出できるため、保護の信頼性が向上します。
どこでよく使われますか?
の真空遮断器の作動機構中電圧回路で信頼性の高いスイッチングと保護が必要な場合に使用されます。通常、真空サーキットブレーカー、開閉装置パネル、小型変電所、産業用配電室、ユーティリティネットワーク、商業ビル、再生可能エネルギーステーションに統合されています。
工場では、モーター、変圧器、生産ラインを電気的故障から保護します。都市部の配電ネットワークにおいて、住宅地や商業地への安定した電力供給をサポートします。太陽光発電や風力発電のプロジェクトでは、中電圧収集回路を絶縁して保護するのに役立ちます。鉱山、インフラ、輸送システムにおいて、厳しい条件下でのより安全な電気制御に貢献します。
これらの環境は大きく異なるため、購入者はメカニズムを汎用アクセサリとして扱うべきではありません。同じ製品を実際のプロジェクトの条件に照らしてチェックする必要があります。清潔な屋内スイッチルームで使用される機構は、埃っぽい工業プラントや高湿度の沿岸プロジェクトで使用される機構とは異なるストレスにさらされる可能性があります。
メンテナンスチームはどのようにして耐用年数を延ばすことができるのでしょうか?
たとえ高品質であっても、真空遮断器の作動機構適切な検査が必要です。メンテナンスチームは、目に見える摩耗、異音、留め具の緩み、スプリングの状態、潤滑ポイント、補助スイッチ機能、およびトリップクローズ性能に焦点を当てる必要があります。長期間アイドル状態にあるブレーカーは、障害発生時に瞬時に動作する必要がある場合があるため、定期的な動作テストも役立ちます。
- 機構がスムーズに充電され、遅滞なく解放されるかどうかを確認します。
- リンケージ、シャフト、留め具に緩みや変形がないか点検します。
- 機構を清潔に保ち、キャビネット内に埃が溜まらないようにしてください。
- 開閉インジケーターが実際のブレーカー位置と一致していることを確認してください。
- 保守スケジュールに従って、制御回路、コイル、および補助接点をテストします。
- 摩耗した部品はスイッチの信頼性に影響を与える前に交換してください。
予防メンテナンスは緊急修理よりも安価です。障害時に機構に障害が発生すると、その被害はブレーカー自体を超えて拡大する可能性があります。ケーブル、変圧器、開閉装置パネル、および接続された機器に影響を与える可能性があります。
サプライヤーの能力が重要なのはなぜですか?
信頼できるサプライヤーは部品を出荷するだけではありません。のような製品の場合、真空遮断器の作動機構、サプライヤーの経験は、設計の精度、材料の選択、生産管理、テストの品質、技術的なコミュニケーションに影響します。これは、一括購入、交換品のマッチング、または OEM サポートが必要な購入者にとって特に重要です。
温州西発電気設備有限公司電気機器分野の顧客に真空遮断器および高圧配電コンポーネントに関連する製品を提供しています。購入者にとって、有能なメーカーと協力することは、製品の選択、取り付けの確認、および長期の使用における不確実性を軽減するのに役立ちます。
サプライヤーを評価する際、購入者は技術図面、モデルの互換性、定格パラメータ、テスト手順、梱包の詳細、および配送能力を尋ねる必要があります。製品がプロジェクト現場に到着した後に設置の問題を解決するよりも、注文前に明確な回答を得る方がはるかに優れています。
よくある質問
真空バルブ作動機構とは何ですか?
これは、真空遮断器内の真空遮断器の開閉動作を駆動する機械制御システムです。エネルギーを蓄積および放出するため、接点は迅速かつ確実に動作します。
このメカニズムが中電圧保護にとって重要なのはなぜですか?
これにより、ブレーカーが適切な速度と力で障害信号に応答できることが保証されます。信頼性の高い機構がなければ、優れた真空遮断器であっても正しく動作しない可能性があります。
1 つの機構ですべての真空遮断器に適合できるでしょうか?
いいえ。ご購入前に、定格電圧、ブレーカーの型式、設置寸法、リンク構造、制御方式、動作要件をご確認ください。
操作機構の故障の原因は何ですか?
一般的な原因としては、リンケージの磨耗、スプリングの弱さ、潤滑不良、粉塵の混入、コイルの問題、締結具の緩み、不適切な取り付け、長期の点検不足などが挙げられます。
モーター操作機構は手動操作機構よりも優れていますか?
それはプロジェクトによって異なります。モーター操作はリモートまたは自動システムに適していますが、手動操作はローカル制御が必要な単純なアプリケーションに適しています。
買い手は信頼できるサプライヤーをどのように選べばよいでしょうか?
購入者は、生産経験、テクニカルサポート、テスト能力、モデルの互換性、カスタマイズオプション、サプライヤーが出荷前に明確な文書を提供できるかどうかを確認する必要があります。
結論
の真空遮断器の作動機構中電圧サーキットブレーカーの最も目立つ部分ではないかもしれませんが、最も決定的な部分の 1 つです。真空遮断器が回路を保護し、障害の影響を軽減し、安定した電力供給をサポートできるようにする物理的動作を制御します。購入者にとって、適切なメカニズムを選択することは、スイッチングの失敗が減り、設置がよりスムーズになり、耐用年数が長くなり、日常の操作に対する信頼性が高まることを意味します。
真空サーキットブレーカー、開閉装置アセンブリ、変電所、産業用電力システム、または交換プロジェクト用のコンポーネントを選択している場合、温州西発電気設備有限公司アプリケーションのニーズに合わせて実用的な製品サポートと技術コミュニケーションを提供できます。機種選定、お見積り、カスタマイズ内容、プロジェクトのご相談など、お気軽にお問い合わせください。お問い合わせ今すぐ、私たちのチームが中電圧スイッチング システムの信頼できるソリューションを見つけるお手伝いをさせてください。
