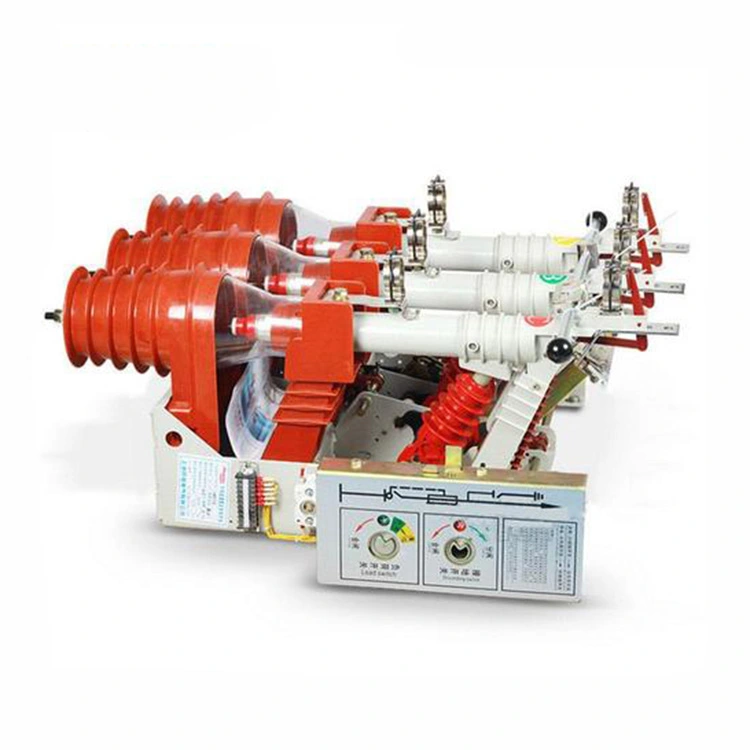

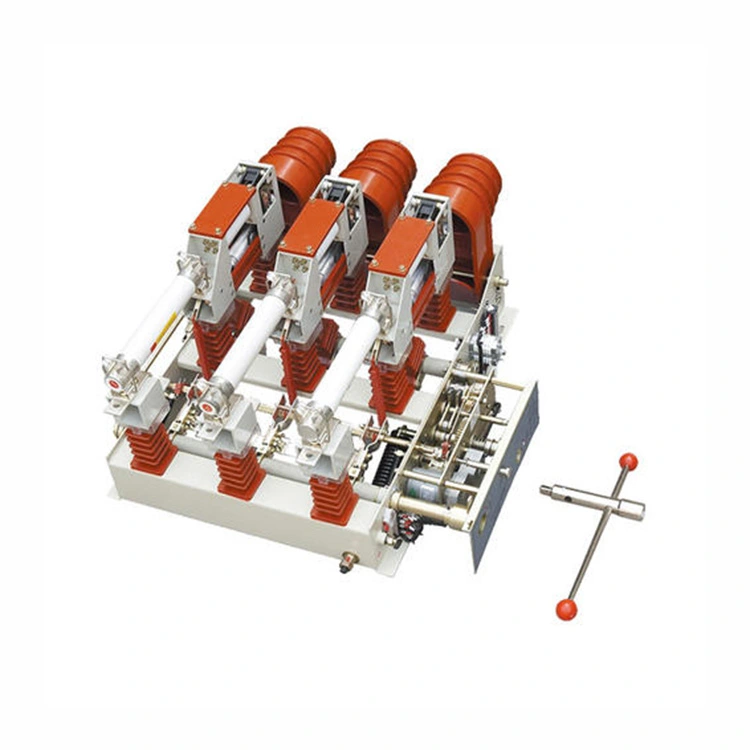

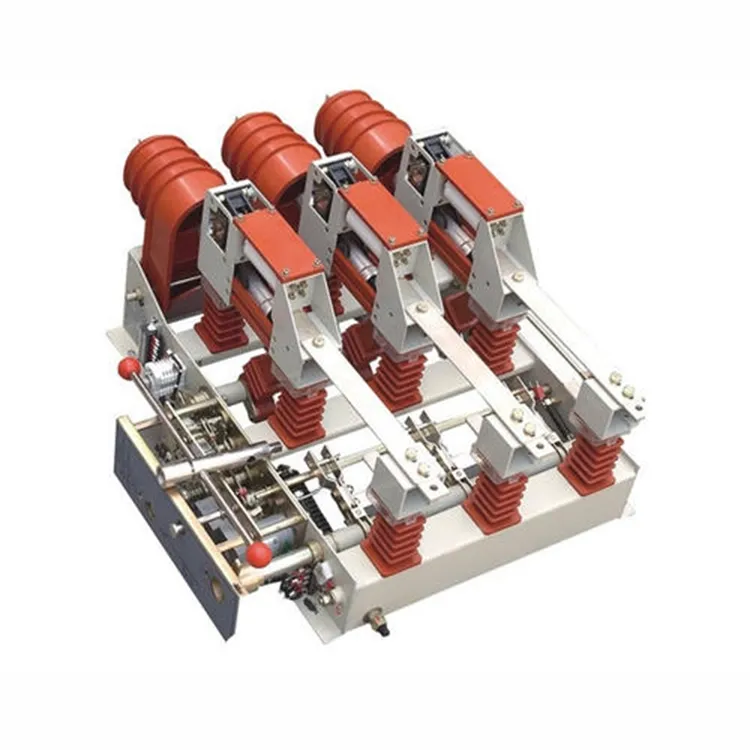

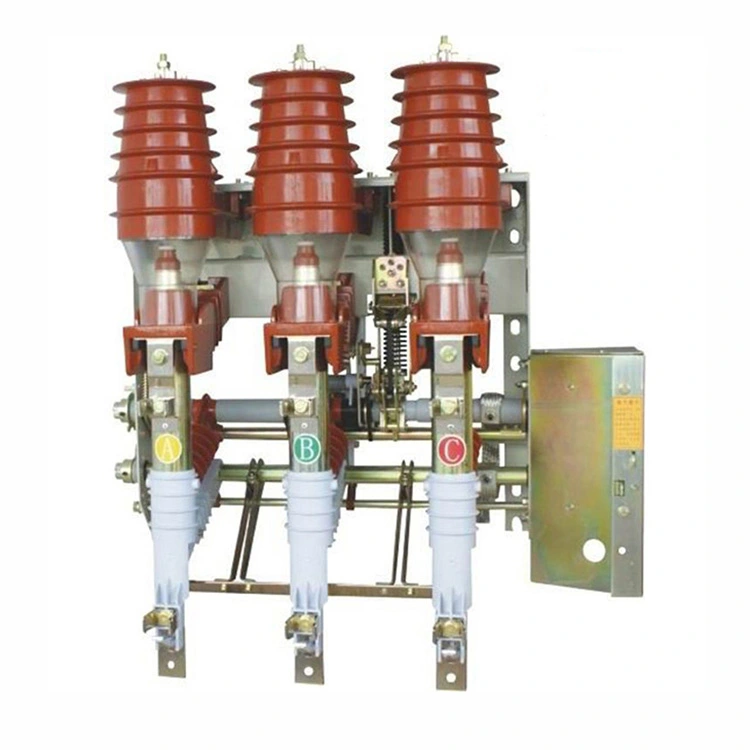

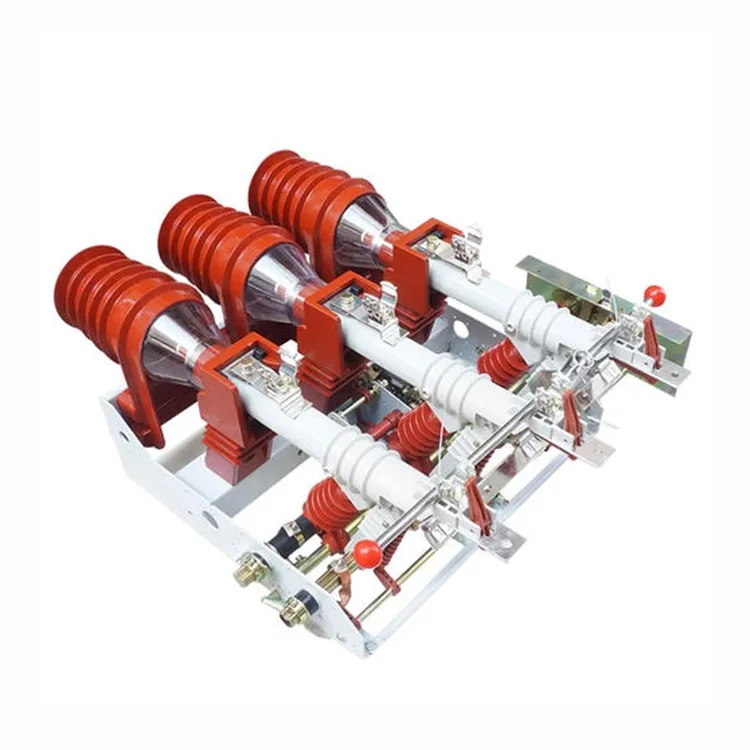

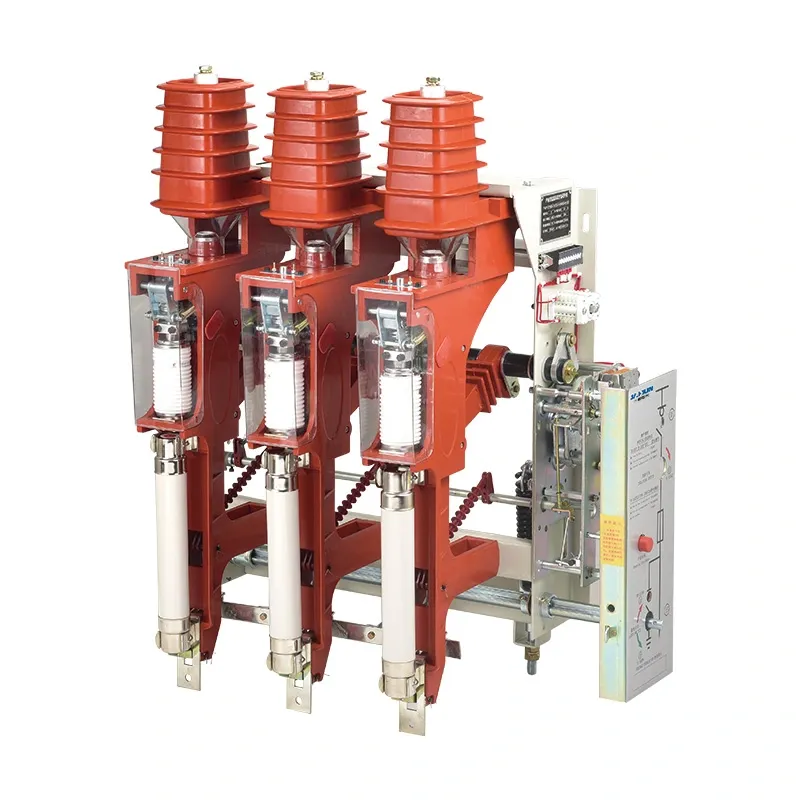

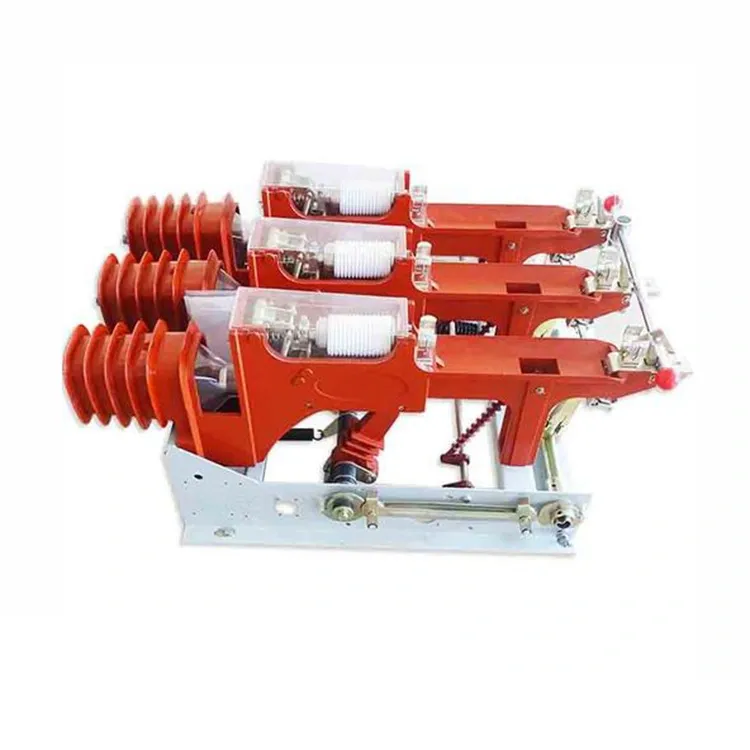

密閉型ポールマウント型負荷遮断スイッチ

密閉型ポールマウント負荷遮断スイッチは、中電圧 AC 自動開閉装置の一種です。その主なスイッチング要素は sf6 ガス絶縁負荷遮断スイッチであり、通常は電力システムのユーザー側の境界点に設置されます。ユーザー側の障害を隔離し、上流のグリッドを保護するために使用されます。

密閉型柱設置型負荷遮断スイッチは、屋外柱設置型電気機器として設計されています。これはロード スイッチ本体とコントローラーで構成され、航空コネクタを備えた密閉型制御ケーブルを介して相互接続されています。そのアーク消弧システムは真空遮断器と SF6 絶縁を組み合わせており、一方遮断器は機械的にリンクされた絶縁スイッチと直列に動作して二重遮断構成を実現します。

このデバイスの中核機能には、ユーザー側での単相地絡故障の自動解消と相短絡故障の自動分離が含まれます。障害が検出されると、直接トリップするか、開く動作をロックして、上流のネットワークへの障害の伝播を防ぎます。密閉型の柱に取り付けられた負荷遮断スイッチは、屋内と屋外の両方の設置において、ユーザー エントリ ポイントの 12 kV、50 Hz の配電ネットワークに適用できます。構造的には、ユーザー境界サーキットブレーカーとは異なります。

製品パラメータ:

製品に関するよくある質問:

Q: 密閉型設計の主な利点は何ですか?

A: エンクロージャは信頼性の高い絶縁を提供し、ほこり、湿気、腐食環境から保護します。オープンタイプのスイッチと比較して、メンテナンスの必要性が軽減され、耐用年数が延長され、操作の安全性が向上します。

Q: 密閉型柱に取り付けられた負荷遮断スイッチではどのような絶縁およびアーク消弧方法が使用されていますか?

A: 密閉型ポール取り付け型負荷遮断スイッチは、絶縁媒体およびアーク消弧方法として SF6 ガスまたは真空環境を使用します。もちろん、アークは通常、真空遮断器またはパッファータイプの SF6 チャンバーのいずれかによって遮断され、迅速な遮断と最小限の接触磨耗が保証されます。
