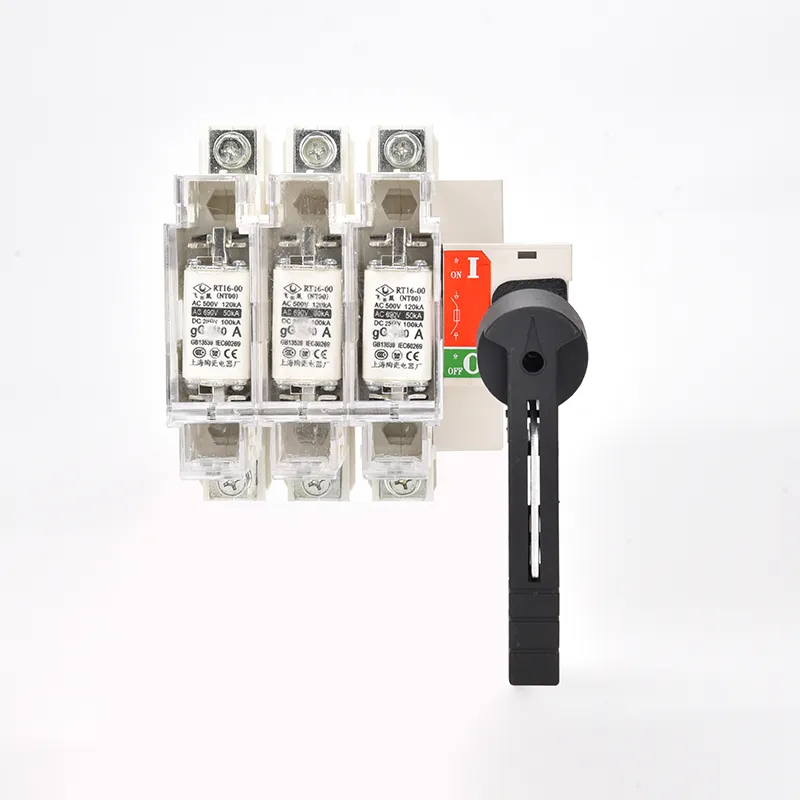

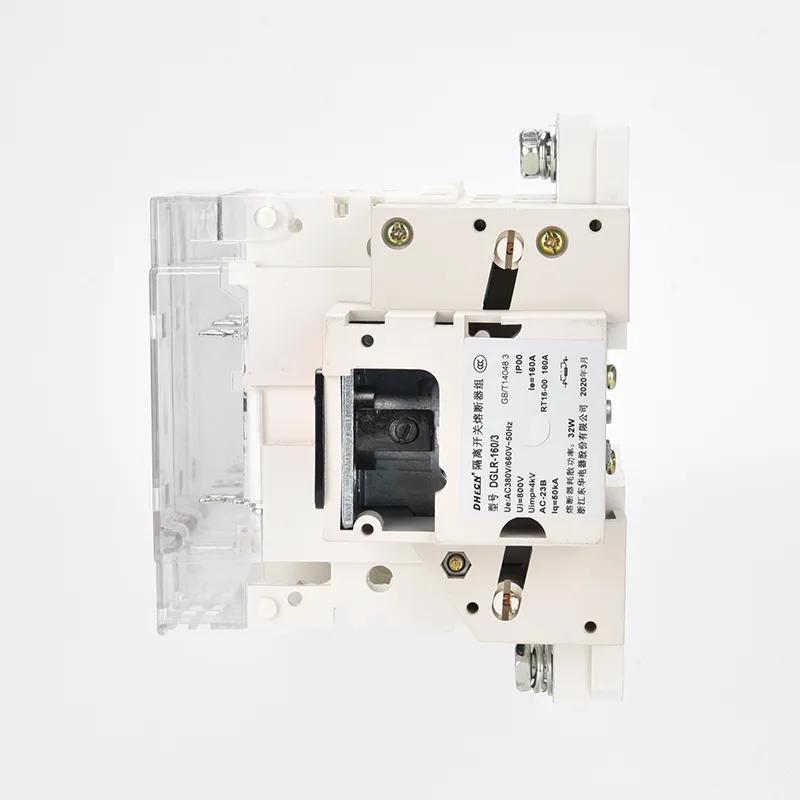

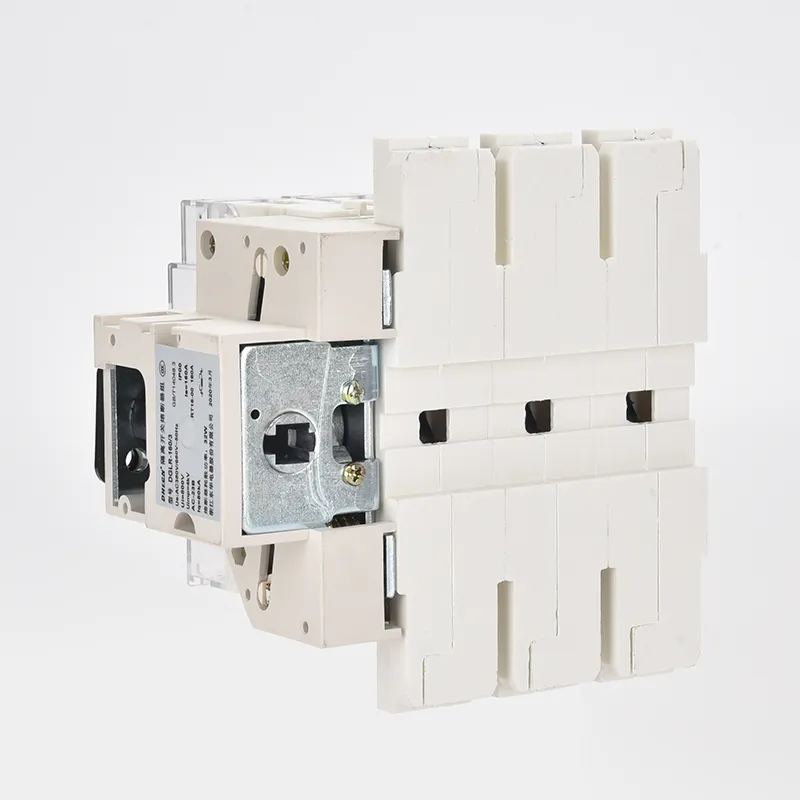

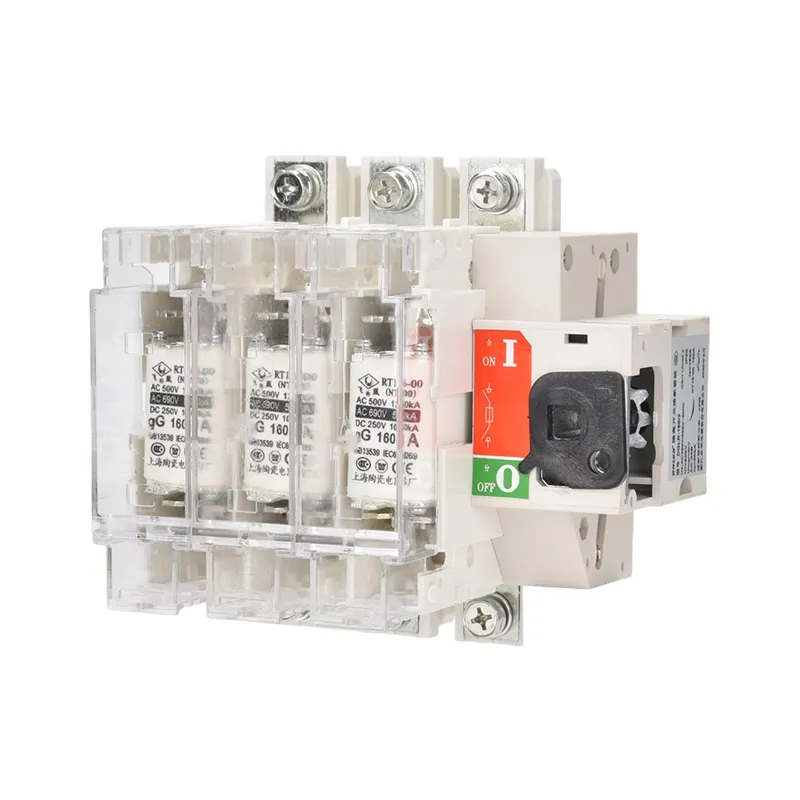

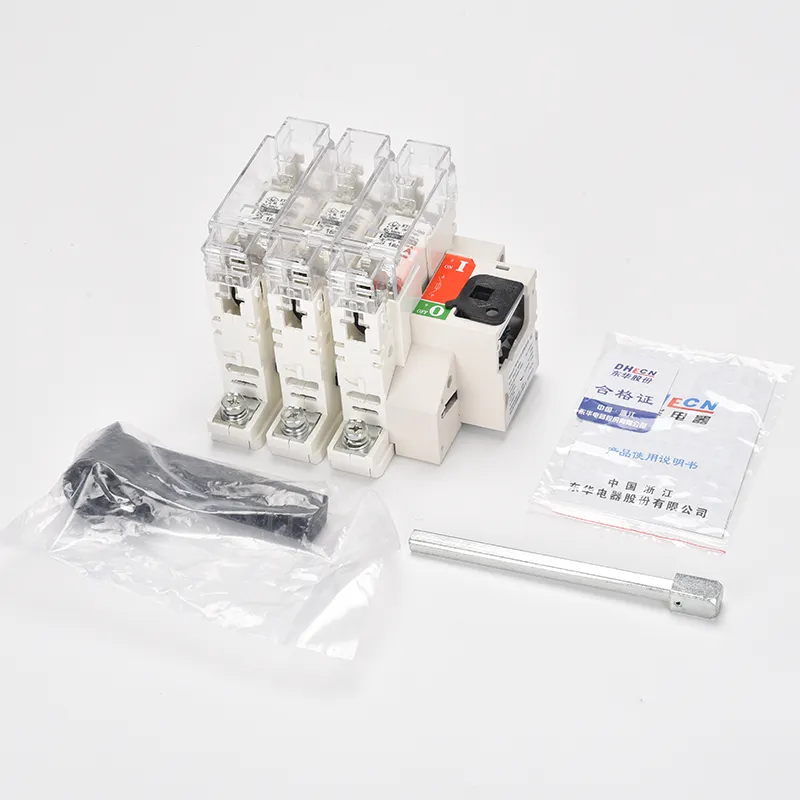

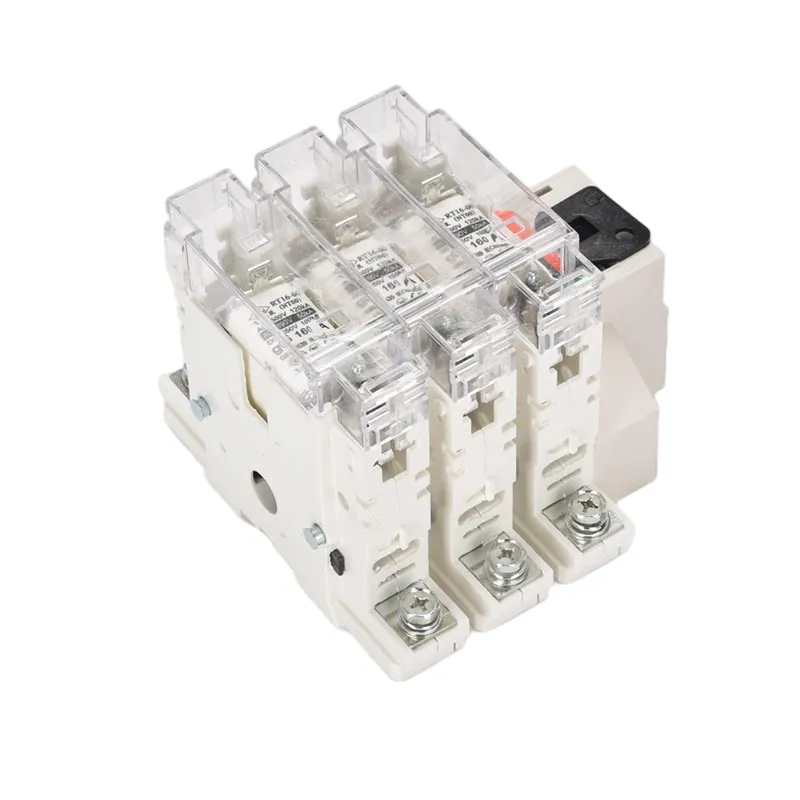

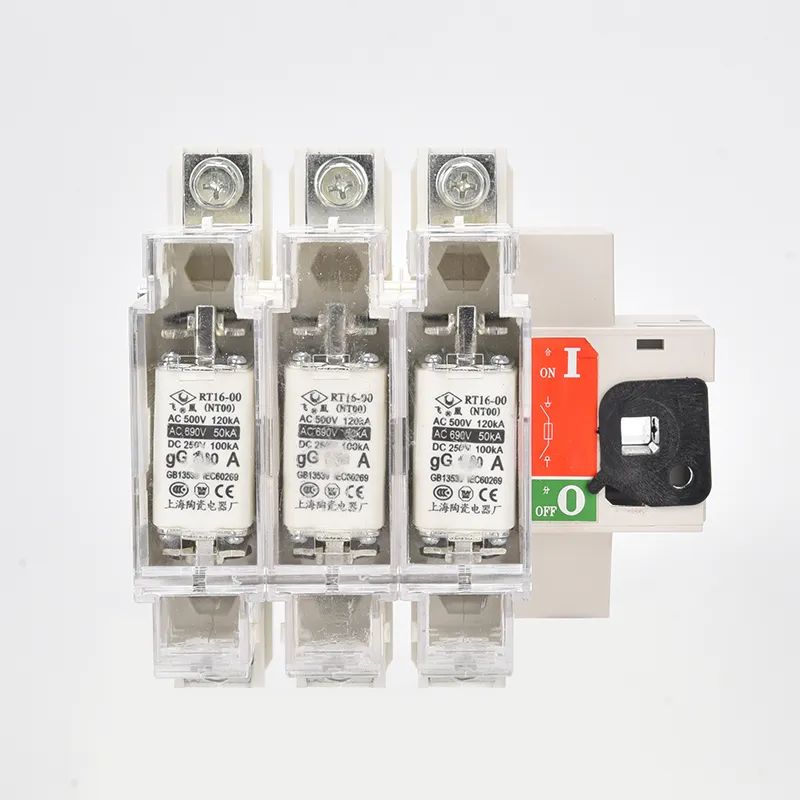

AC三相ヒューズアイソレータスイッチ

温州XIFa電力設備有限公司で製造された各AC三相ヒューズアイソレータスイッチは、明確に見えるブレークポイント、回路の確実な絶縁、短絡や過負荷に対する保護を提供します。設計の細部にまで配慮することで、メンテナンスや日常操作時のリスクを最小限に抑えます。一方、温州 XiFa は、販売された AC 三相ヒューズアイソレータスイッチごとに技術サポート、設置ガイダンス、および迅速な対応サービスを提供し、顧客が製品のライフサイクル全体を通じて高品質のアイソレータスイッチと信頼できるサポートの両方を受けられるようにします。

お問い合わせを送信

製品説明

AC 三相ヒューズアイソレータスイッチは、アイソレータとヒューズの機能を組み合わせ、回路分離と過電流保護の両方を提供します。その構造上の特徴と利点は次のように要約できます。

AC三相ヒューズアイソレータスイッチの構造的特徴:

1.接点設計：可動接点は接点スペースの幅に合わせて中央が盛り上がったアーチ型構造を採用しています。これにより、固定接点と組み合わせた場合に信頼性の高い導電経路が確保されます。

2.内蔵ヒューズ：過電流保護を提供する内蔵ヒューズが装備されています。定格値を超える電流が流れるとヒューズ素子が溶断し、直ちに回路を遮断します。

3.メカニカルインターロック：シャフトとハンドルが連動しており、バネエネルギー貯蔵機構により素早い切り替えが可能です。手作業に関係なく、操作の速度と力は一定に保たれます。

4.保護筐体：筐体はガラス繊維強化樹脂を採用しており、優れた絶縁耐力と信頼性の高い絶縁性能を備えています。

AC三相ヒューズアイソレータスイッチの利点:

1.包括的な保護: スイッチの絶縁機能とヒューズの過電流保護を組み合わせて、短絡や過負荷に対する迅速な応答を保証します。

2.安全性と信頼性: 高い遮断容量、強力な電流制限特性、および機械的インターロック機能により、操作の安全性が向上します。

3.簡単なメンテナンス: モジュラーヒューズ設計により、障害発生後にユニット全体を交換することなく、ヒューズエレメントを迅速に交換できます。

4.費用対効果: パッドマウント変圧器などの低電圧アプリケーションに適しており、比較的低コストで安定した性能を提供します。

AC Three Phase Fuse Isolator Switch

製品パラメータ:

フレーム電流A	ヒューズの定格電流(A)	ヒューズのモード
63	10、20、30、40、50、63	00C
160	63、80、100、125、160	0
250	160	0
250	200、250	1
400	300、315、400	2
630	400、500、630	3

フロントタイプ

タイプ	ヒューズのサイズ	フレームサイズと設置サイズ
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00℃	152	118	20～30	117				159	145	106	5.4	62.5	32
63A/4	0～00℃	184	118	20～30	117				159	145	106	5.4	62.5	32
160A/3	0～00	164	162	28～30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0～00	200	162	28～30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28～30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28～30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28～30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28～30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

タイプ	ヒューズのサイズ	フレームサイズと設置サイズ
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

脇タイプ

タイプ	ヒューズのサイズ	フレームサイズと設置サイズ
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00℃	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0～00℃	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

タイプ	ヒューズのサイズ	フレームサイズと設置サイズ
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72
