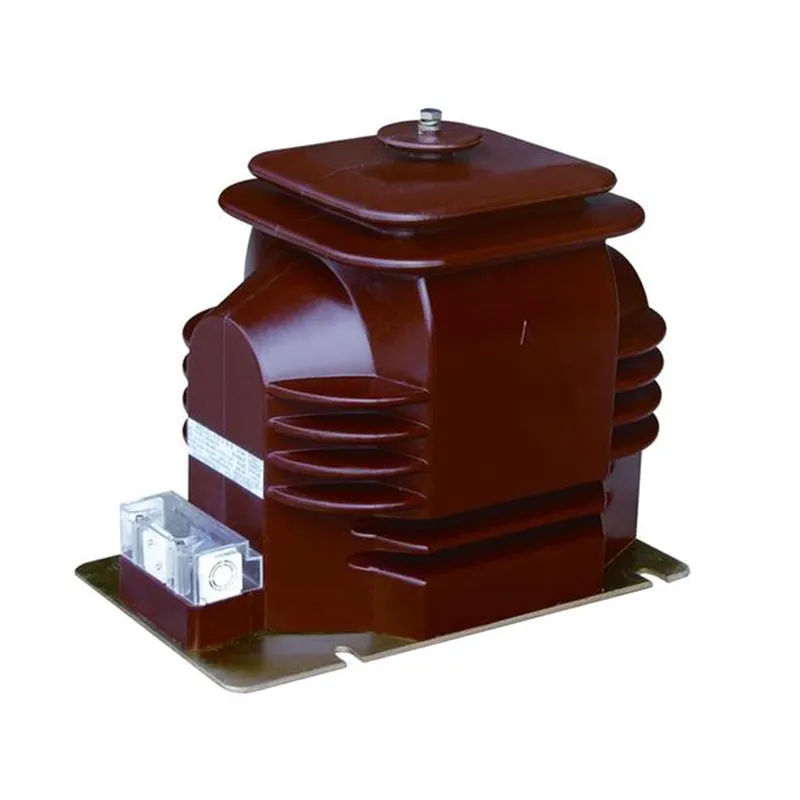

配電システムがますます複雑になるにつれて、正確な電圧測定と信頼性の高い保護がこれまで以上に重要になっています。あ変電所内の 13.8 Kv 単相変圧器は、計測、監視、リレー保護、自動化システムの正確な電圧変換を保証する上で重要な役割を果たします。
シファ高品質の提供に特化しています変電所内の 13.8 Kv 単相変圧器最新の公共事業ネットワーク、産業用変電所、再生可能エネルギー施設、配電インフラ向けに設計されたソリューション。この記事では、これらの重要な変電所コンポーネントの動作原理、構造、利点、技術仕様、用途、設置上の考慮事項、およびメンテナンス要件について説明します。
計器用変圧器 (PT) は、変圧器 (VT) とも呼ばれ、高い一次電圧レベルを、測定器、保護リレー、SCADA システム、監視装置に適した標準化された低い二次電圧に降圧するように設計された計器用変圧器です。
A 変電所内の 13.8 Kv 単相変圧器具体的には、約 13.8 kV の中圧電力システム電圧を、120 V、110 V、またはその他の標準化された値などの安全で測定可能な出力に変換します。
これらの変圧器は、高い測定精度を維持しながら、高電圧回路と低電圧制御システムの間の電気的絶縁を提供します。
動作原理は電磁誘導に基づいています。一次巻線が 13.8 kV ネットワークに接続されると、変圧器コア内に磁束が発生します。
この磁束は、一次巻線と二次巻線の巻数比に応じて二次巻線に比例した電圧を誘導します。
結果として得られる低電圧信号は、以下のものに安全に供給できます。
変圧器は一次電圧波形を正確に再現することで、変電所全体にわたる信頼性の高い監視と保護を可能にします。
高品質の 13.8 kV 変圧器は、動作の安全性と測定精度を保証するいくつかの重要なコンポーネントで構成されています。
| 成分 | 関数 |
|---|---|
| 一次巻線 | 高圧システムに直接接続 |
| 二次巻線 | 機器に低電圧出力を提供します |
| 磁気コア | 磁束を効率よく伝達 |
| 断熱システム | 絶縁耐力と安全性を確保 |
| 磁器またはポリマー製ハウジング | 内部コンポーネントを環境条件から保護します |
| 端子組立 | 安全な電気接続を提供します |
| 接地構造 | 操作上の安全性を向上 |
シファ などの高級メーカーは、高度な絶縁材料と精密な巻線技術を活用して、信頼性と耐用年数を最大限に高めています。
仕様はプロジェクトの要件によって異なりますが、変電所アプリケーションでは次のパラメータが一般的です。
| パラメータ | 代表値 |
|---|---|
| 定格電圧 | 13.8kV |
| 位相タイプ | 単相 |
| 頻度 | 50Hz / 60Hz |
| 二次電圧 | 120V、110Vまたはカスタマイズされた |
| 精度クラス | 0.2、0.5、1.0 |
| 断熱レベル | IEC/ANSI規格に準拠 |
| インストール | 屋外または屋内 |
| 冷却方法 | 自然空冷 |
| 保護クラス | 耐候性設計 |
変圧器は高精度の電圧スケーリングを提供し、正確な計測とシステム分析を可能にします。
保護リレーは、正確な電圧入力に依存して、異常な動作状態を迅速かつ正確に検出します。
PT は測定機器を高電圧回路から絶縁することにより、電気的危険を大幅に軽減します。
継続的な電圧監視により、運用意識が向上し、予防保守プログラムがサポートされます。
高品質の断熱システムと耐久性のあるハウジングにより、数十年にわたる信頼性の高い動作が可能になります。
現代の変電所は、正確な電圧データを必要とするデジタル監視および自動化システムへの依存度が高まっています。
13.8 kV 単相変圧器は、多くの分野で広く使用されています。
正確な電圧測定と保護が必要な場合、これらの変圧器は重要な役割を果たします。
正しい PT を選択するには、いくつかのエンジニアリング要素を慎重に評価する必要があります。
変圧器が公称システム電圧および絶縁要件に適合していることを確認してください。
通常、収益計測アプリケーションには、一般的な監視システムよりも高い精度のクラスが必要です。
メーター、リレー、監視機器から接続されている負荷の合計を計算します。
湿度、汚染レベル、高度、温度、耐震要件を考慮してください。
IEC、ANSI、IEEE、および地域の公共事業規格への準拠を確認します。
長期的な信頼性を実現するには、適切な設置が不可欠です。
これらの手順に従うことで、試運転の問題が最小限に抑えられ、機器の寿命が向上します。
定期的なメンテナンスにより、継続的なパフォーマンスとシステムの信頼性が保証されます。
| メンテナンス活動 | 推奨周波数 |
|---|---|
| 目視検査 | 毎月 |
| 端子の気密性チェック | 四半期ごと |
| 絶縁抵抗試験 | 毎年 |
| 絶縁体の洗浄 | 必要に応じて |
| 熱検査 | 毎年 |
| 校正の検証 | 実用規格に準拠 |
予防メンテナンスにより、予期しない停止や交換コストが大幅に削減されます。
| 特徴 | 計器用変圧器 (PT) | 変流器(CT) |
|---|---|---|
| 主な機能 | 電圧測定 | 電流測定 |
| 繋がり | 平行 | シリーズ |
| 出力 | 減電圧 | 電流の減少 |
| 典型的な二次値 | 110Vまたは120V | 1Aまたは5A |
| 応用 | 計測と保護 | 計測と保護 |
両方の計器用変圧器が連携して、完全な電気システムの監視と保護を提供します。
電力業界は、デジタル変電所とインテリジェントなグリッド インフラストラクチャに向けて急速に進化しています。
今後の展開には以下が含まれます。
シファ などのメーカーは、こうした新たな業界の要件をサポートするために、高度な変圧器技術への投資を続けています。
その主な目的は、高電圧レベルを、測定、計測、および保護装置に適した標準化された低電圧に安全に下げることです。
正確な電圧測定により、信頼性の高い請求、システム監視、障害検出、および保護調整が保証されます。
はい。多くのモデルは、耐候性断熱材とハウジング システムを備えた屋外設置用に特別に設計されています。
適切なメンテナンスを行えば、高品質の変圧器の耐用年数は 25 年を超えることがよくあります。
変圧器を選択および設置する際には、IEC、ANSI、IEEE、および電力会社固有の規格が一般的に参照されます。
公益事業、産業プラント、再生可能エネルギー施設、輸送システム、鉱山作業、商用電力網はすべてこれらに依存しています。
A 変電所内の 13.8 Kv 単相変圧器は、電圧測定、リレー保護、エネルギー測定、電力システム監視の基本コンポーネントです。電気絶縁を維持しながら正確な電圧変換を提供できるその機能は、現代の変電所や産業用電力システムに不可欠なものとなっています。
公共配電ネットワーク、再生可能エネルギープロジェクト、または産業施設をサポートする場合でも、経験豊富なメーカーから信頼できる変圧器を選択することで、動作の安全性、測定精度、システムの信頼性を大幅に向上させることができます。
