SCB9 1600 KVA 10kV 乾式電源変圧器

最新の配電ネットワークでは、安全性、効率性、長期的な信頼性を確保するために、適切な変圧器を選択することが重要です。商業施設、工業プラント、高層ビルでは、SCB9 1600 kVA 10kV 乾式電源変圧器が業界標準になっています。 Wenzhou Xifa Electrical Equipment Co., Ltd. では、今日の電力網の厳しい要求を満たす高性能乾式電源変圧器の製造を専門としています。この変圧器は、防火性と環境の清潔さが最も重要である屋内設置用に設計されています。 SCB9 1600 kVA 10kV 乾式電源変圧器は、油入変圧器とは異なり、冷却油を使用していないため、漏電、火災、爆発の危険がありません。

お問い合わせを送信

製品説明

SCB9 1600 kVA 10kV 乾式電源変圧器の動作原理は、電磁誘導の法則に基づいています。交流が変圧器の一次巻線を流れると、鉄心に変化する磁界が発生します。ファラデーの電磁誘導の法則によれば、この磁界の変化により二次巻線に起電力 (EMF) が誘導され、電圧変換が行われます。具体的には：

一次巻線の電流により磁界が発生します。一次巻線に電流が流れると交流磁界が発生し、鉄芯内に磁束が発生します。

磁束により二次巻線に電圧が誘起されます。この磁束が鉄心を通って二次巻線に伝わり、二次巻線に起電力が発生し、出力電圧が発生します。

電圧変換: 一次巻線と二次巻線の巻数比を調整することで、異なる電圧変換を実現できます。 SCB9 1600 kVA 10kV 乾式電源変圧器では巻数比は固定されており、設計者は容量と一次電圧に基づいて適切な巻数比を決定します。

放熱原理: SCB9 1600 kVA 10kV 乾式電源変圧器は冷却媒体としてオイルを使用していないため、巻線と鉄心からの熱を放散するために空気循環に依存しています。このため、SCB9 1600 kVA 10kV 乾式電源変圧器は通常、自然空気対流による熱放散を可能にする通気口と冷却フィンを備えて設計されています。

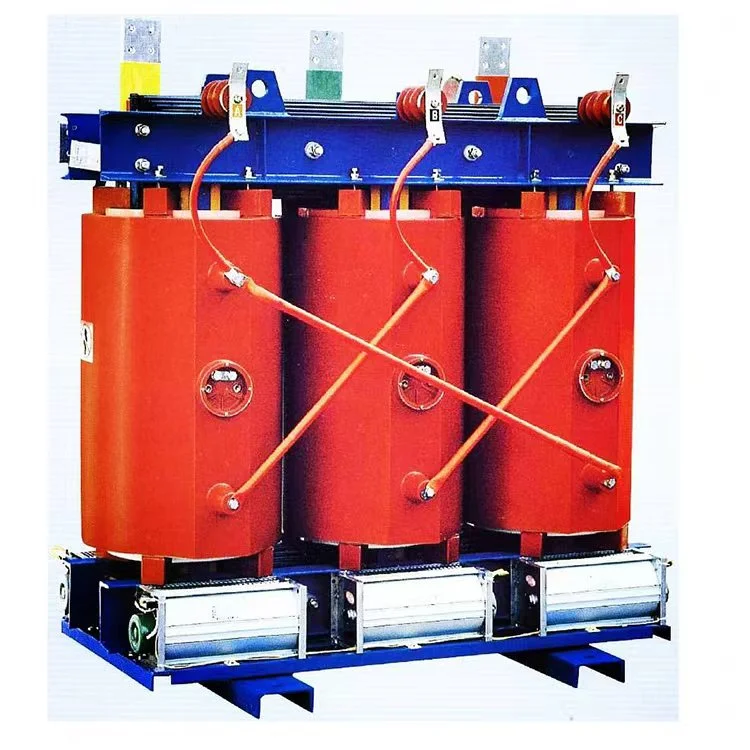

Scb9 1600 Kva 10kv Dry Type Power Transformer

製品パラメータ:

名前	SCB9 1600 kVA 10kV 乾式電源変圧器
定格容量	1600kva
一次電圧	10KV
二次電圧	0.4/0.415 kV
断熱材	キャストレジン
ベクトルグループ	Dyn11 Yyn0
無負荷損失(P0)	1200±15%
負荷損失 (Pk) @ 120°C	6200±15%
インピーダンス電圧 (英国)	4%
絶縁クラス	クラスFまたはH
冷却方法	オナフオナフ
部分放電	10個未満
囲い	あり(IP20、冷間圧延鋼またはステンレス鋼)/なし
