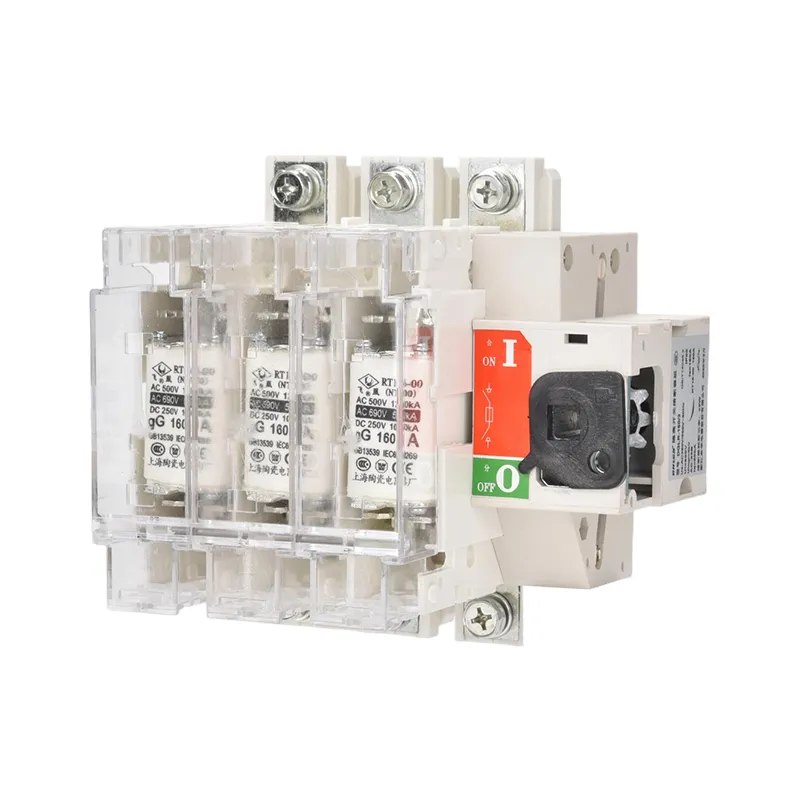

記事の概要:AC 三相ヒューズ遮断スイッチを選択するには、定格電流、ヒューズの互換性、極構成、設置寸法、および短絡保護を慎重に考慮する必要があります。 Wenzhou Xifa Electrical Equipment Co., Ltd. は、変圧器アセンブリ、配電パネル、産業用電力システム用の配電コンポーネントを提供しています。このガイドでは、購入者が適切なモデルを選択する前に確認すべき重要な要素について説明します。
AC 三相ヒューズ遮断スイッチを選択するときは、まず、使用する機器と回路の動作条件を考慮します。配電盤、変圧器アセンブリ、産業用電力システムなどのアプリケーションでは、異なる電流定格、取り付け配置、保護特性が必要になる場合があります。
モデルを比較する前に、購入者はシステム電圧、予想動作電流、負荷特性、利用可能な短絡電流、設置環境、および必要な極構成を確認する必要があります。
たとえば、配電変圧器の低電圧側に取り付けられるヒューズアイソレータは、回路定格およびアセンブリ全体の保護方式と一致する必要があります。定格電流のみに基づいてモデルを選択すると、設置時または動作時に互換性の問題が発生する可能性があります。
利用可能なラボを確認するファイル構成 oで ACスリーフェーズase ヒューズアイソレーター S魔女 be仕様を最終決定する前に。
フレーム電流とヒューズ定格電流は、異なる特性を表します。フレームカレントエントの識別情報イエスこれはスイッチの電流クラスであり、ヒューズ定格電流は取り付けられているヒューズの公称定格を指します。ヒューズはスイッチと互換性があり、実際の回路を保護するのに適している必要があります。
Wenzhou Xifa Electrical Equipment Co., Ltd. から提供された製品仕様によると、利用可能なフレーム電流定格の範囲は 63 A ～ 630 A です。
| フレーム電流 | 記載されているヒューズ定格 | ヒューズのサイズ |
|---|---|---|
| 63A | 10、20、30、40、50、63A | 00C |
| 160A | 63、80、100、125、160A | 0 |
| 250A | 160A; 200、250A | 0; 1 |
| 400A | 300、315、400A | 2 |
| 630A | 400、500、630A | 3 |
注: これらの値は、提供される製品パラメータを要約したものです。ご注文前に、選択したモデルの互換性のあるヒューズのタイプと正確な定格をご確認ください。
ヒューズは、負荷、導体電流容量、および必要な保護調整に応じて選択する必要があります。モーター回路と変圧器回路は始動電流と故障特性が異なる場合があるため、同じヒューズ定格がすべての用途に適しているわけではありません。
AC 三相ヒューズ アイソレータ スイッチは、回路絶縁とヒューズベースの過電流保護を組み合わせています。購入者は、デバイスが設置要件を満たしていることを確認するために、これらの機能を個別に評価する必要があります。
ヒューズだけでは、アセンブリ全体の短絡性能は決まりません。スイッチ、ヒューズ、導体、および上流の保護装置は、それぞれの定格能力に従って調整する必要があります。メンテナンスの隔離も、該当する電気安全手順に従う必要があります。
電気的互換性を確認した後、購入者はポールの構成、取り付け配置、全体の寸法、接続スペースを確認する必要があります。付属の製品情報には、適用機種の 3 極構成と 4 極構成、および前面タイプと側面タイプの取り付けオプションが含まれています。
| 選択項目 | 確認すべきこと | なぜそれが重要なのか |
|---|---|---|
| ポール構成 | 3極または4極モデル | 回路と中性点の絶縁要件に適合します。 |
| 取り付け配置 | フロントタイプまたはサイドタイプの取り付け | パネルレイアウトとの互換性を確保。 |
| 寸法 | 幅、高さ、奥行き、取付穴位置 | 配線や隣接部品との干渉を防ぎます。 |
| 接続 | ケーブルまたはバスバーの配置と導体の要件 | 確実な電気接続をサポートします。 |
たとえば、160 A フロント タイプ シリーズの公表寸法では、寸法 A が 3 極モデルでは 164 mm、4 極モデルでは 200 mm とリストされています。この違いは、購入者が同じフレーム定格のモデルの寸法が同一であると仮定するのではなく、正確な構成について図面を確認する必要がある理由を示しています。
ご注文前にメーカーの寸法図とパネル配置を比較してください。ハンドルの操作、ケーブルの曲げ、電気的スペースの確保、およびヒューズの交換のために十分なスペースを確保してください。
技術文書は、製品がプロジェクトの要件を満たしているかどうかを購入者が確認するのに役立ちます。モデルを承認する前に、製品データシート、寸法図、該当するテストレポート、および互換性のあるヒューズ規格の確認を要求することをお勧めします。
温州西発電気設備有限公司は、0.4 kV ～ 35 kV システム用の配電製品の研究、開発、製造を専門としています。その製品範囲には、気中遮断器、ノーヒューズ遮断器、変流器、変圧器、避雷器、ドロップアウトヒューズが含まれます。
同社は中国浙江省楽清経済開発区に位置し、2006 年以来配電変圧器、小型変電所、真空遮断器を製造している Conso Electrical Science and Technology Co., Ltd. の支社です。
同社は、製品が ISO 9001 品質管理および ISO 14001 環境管理システムに基づいて製造されており、関連する技術仕様が CE および UL 要件を満たしていると述べています。購入者は、特定のモデルの適合状況を確認するために、該当する証明書またはテストレポートを要求する必要があります。
購入に関するその他の考慮事項には、予備ヒューズの入手可能性、取り付けガイダンス、リードタイム、アフターセールス技術サポートなどが含まれます。これらの詳細は、特にスイッチが大規模な配電アセンブリの一部を構成する場合、試運転とメンテナンスに影響を与える可能性があります。
製品の詳細については、AC 三相ヒューズ絶縁スイッチの製品ページをご覧いただくか、温州西発電気設備有限公司にお問い合わせください。
AC 三相ヒューズ分離スイッチは、三相 AC 回路を分離し、互換性のある低電圧配電システムにヒューズベースの過電流保護を提供するために使用されます。一般的な用途には、配電盤、変圧器アセンブリ、産業用電力設備などがあります。
回路設計電流、導体電流、負荷特性、故障状態を確認してください。次に、必要な保護調整と適用される電気規格に基づいて、互換性のあるスイッチ フレームとヒューズの定格を選択します。
フレーム電流はスイッチの電流クラスを識別し、ヒューズ定格電流は取り付けられているヒューズの公称電流定格を識別します。選択したヒューズはスイッチと互換性があり、回路の保護に適している必要があります。
選択は、回路構成と中性点絶縁が必要かどうかによって異なります。システム設計、接地方式、適用される設置規則に照らして極の配置を確認してください。
特定のデバイスが意図されたスイッチングデューティに対して定格されている場合のみ。すべてのアイソレーターが通常の負荷電流を遮断できると仮定するのではなく、メーカーの動作定格と利用カテゴリーを確認してください。
システム電圧、必要な電流定格、ヒューズの仕様、極構成、取り付け配置、取り付け寸法、数量、および適用される規格を提供します。単線図またはパネル図は、製品の互換性を確認するのに役立ちます。
AC 三相ヒューズ遮断スイッチを選択するには、電気定格、ヒューズの特性、設置寸法、および動作条件を慎重に検討する必要があります。注文前にこれらの詳細を確認することで、設置の変更を減らし、配信システム内での信頼性の高い運用をサポートします。 Wenzhou Xifa Electrical Equipment Co., Ltd. は、お客様がアプリケーションに適した構成を特定できるよう、製品情報と技術サポートを提供します。
-
