数千台のサーバーが設置された混雑したデータセンターでは、消費される電力をあらゆるワット単位で正確に監視する必要があります。施設管理者は、メーターのネットワークを利用してエネルギー使用量を追跡し、非効率性を特定し、コストを割り当てます。これらの各メーターの中心には、変流器CT—電気測定において最も重要なタスクの 1 つを静かに実行する控えめなセンサーです。このコンポーネントがなければ、正確な電力監視はほぼ不可能になります。変流器は、高電圧、大電流の配電の世界と、最新の計量システムの高感度で低電力の電子機器との間の重要な架け橋です。
では、なぜ変流器 CT が電力計測システムの重要なセンサーとなるのでしょうか?その答えは、3 つの基本的な機能にあります。それは、広いダイナミック レンジにわたる正確な電流測定、一次回路と測定機器の間の完全なガルバニック絶縁、そしてメーターや保護リレーで簡単に処理できる標準化された低電流出力を提供する機能です。この記事では、変流器を電力計測に不可欠にする設計原理、性能特性、アプリケーションの考慮事項について説明します。磁気誘導の物理学から精度と飽和の実際的な課題に至るまで、住宅用サブメーターから高電圧変電所に至るまで、これらのデバイスが信頼性の高い測定を提供できるようにするエンジニアリングを詳しく分析します。

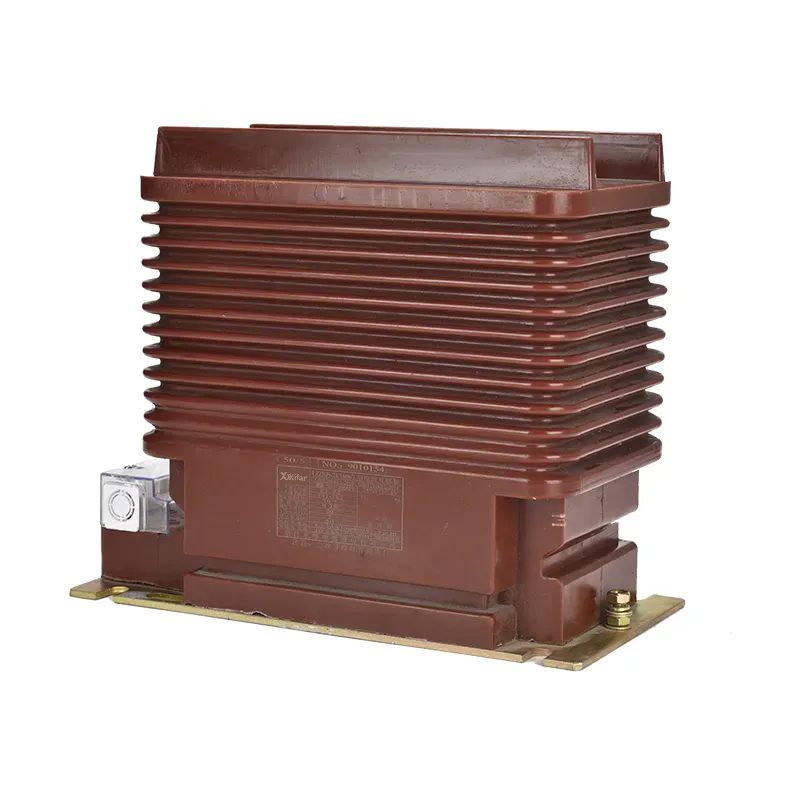

変流器 CT は、一次導体を流れる電流に比例した、正確にスケールされた削減された電流を生成するように設計された計器用変圧器の一種です。電磁誘導の原理で動作する受動素子です。一次導体 (測定対象の電流を流すワイヤ) は CT のコアを通過します。コアは通常、ケイ素鋼やナノ結晶合金などの高透磁率の磁性材料のリングです。この一次導体は、単巻一次巻線として機能します。二次巻線は、コアの周りに巻かれた多数の絶縁銅線で構成され、出力電流を供給します。交流が一次導体を流れると、コア内に変化する磁束が生成されます。この磁束は、巻数比によってスケールされた一次電流に比例する電流を二次巻線に誘導します。
変流器を、代表的な小さなサンプルの重さを量ることによって象の体重を測定する精密秤として想像してください。主な流れは象であり、大きくて扱いにくい。二次電流は小さなサンプルなので、測定が簡単で安全に扱えます。 CT の巻数比によってスケーリング係数が決まります。たとえば、1000:5 CT は、1 次回路に 1000 アンペアが流れるとき、2 次回路には 5 アンペアが流れることを意味します。この標準化された 5 A (または 1 A) 二次出力により、一次回路の高電流および高電圧向けに設計する必要がなく、メーター、リレー、およびその他の監視機器を標準化された交換可能なデバイスとして製造できます。これが、変流器 CT が現代の電気計測のバックボーンである基本的な理由です。
コアの材質は CT の性能にとって重要な要素です。コアは磁束を効率的に集中させるために高い透磁率を持たなければならず、損失を最小限に抑えるために低いヒステリシスを持たなければなりません。また、コアは、一次電流と二次電流の比率が電流範囲全体にわたって一定に保たれるように、直線的な磁化曲線を持たなければなりません。で温州西発電気設備有限公司、当社は、優れた磁気特性と低い保磁力で選ばれた高品質の方向性ケイ素鋼を使用して変流器 CT コアを製造しています。コア設計と巻線技術における当社の工場の経験により、当社の変流器は幅広いアプリケーションにわたって信頼性が高く正確な性能を実現します。
変流器が計量用途に使用される主な理由は安全性です。メーターを大電流、高電圧回路に直接接続することは非常に危険です。メーターは、完全な一次電圧 (数百キロボルトになる可能性がある) と電流 (数千アンペアになる可能性がある) に対して定格を設定する必要があります。これは物理的に大規模で、法外に高価で、本質的に危険です。変流器 CT は、ガルバニック絶縁を提供することでこの問題をエレガントに解決します。一次回路と二次回路の間には直接的な電気接続はありません。一次側は、コアの絶縁と巻線間の物理的距離によって二次側から分離されています。この絶縁により、メーターとオペレーターが一次システムの危険な電圧や電流にさらされることがなくなります。
変流器 CT の二次回路は、安全に作業できるように設計されています。標準的な二次出力は 5 A または 1 A で、標準のメーターや保護リレーで簡単に処理できます。二次端子間の電圧も低く保たれます。この安全面は単なる利便性ではありません。それは基本的な安全要件です。 CT の 2 次回路は、1 次側に通電している間は絶対に開いてはなりません。二次回路が開いている場合、二次端子の高インピーダンスによりコア磁束が危険なレベルまで上昇し、人体に致命的で機器に破壊をもたらす可能性のある高電圧が発生します。
計測用途では、この安全性が最も重要です。変流器 CT を使用すると、測定器を読み取りと保守に便利な場所に安全に設置できます。メーターはパネル内に設置したり、壁に取り付けたり、一次回路から離れた場所に設置したりすることもできます。これは、集中エネルギー管理システムが複数のポイントでの正確な測定を必要とする最新のデータセンター、産業施設、商業ビルでは特に重要です。 Xifa の工場では、安全性を念頭に置いて変流器 CT を設計し、高品質の絶縁材料と堅牢な構造を使用して、製品の寿命にわたって信頼性の高い絶縁を保証します。
あらゆる計測アプリケーションにとって、精度は最も重要な性能パラメータです。変流器 CT の精度は、一次電流と二次電流の比率の許容誤差と許容位相変位を定義する精度クラスで表されます。精度クラスは文字と数字の組み合わせで指定されます。計量アプリケーションの場合、最も一般的な精度クラスは 0.1、0.2、0.5、1、および 3 です。数値は、定格電流での最大誤差パーセンテージを示します。たとえば、クラス 0.5 CT の定格電流における最大比率誤差は 0.5% です。
位相変位も正確なパワー測定にとって重要です。三相システムでは、CT の位相誤差により、有効電力と無効電力の測定に重大な誤差が生じる可能性があります。精度クラスは最大位相変位も定義します。たとえば、クラス 0.5 CT の最大位相変位は 20 分 (0.33 度) です。精度クラスは、特定の負荷 (負荷) および定格電流の特定の割合 (通常は 100%) で測定されます。 CT の精度は、その範囲全体にわたって一定ではありません。通常、定格電流で最も正確ですが、非常に低い電流や定格値を超える電流では精度が低下します。
次の表は、精度クラスとその一般的な計測用途をまとめたものです。
| 精度クラス | 最大比率エラー | 最大位相変位 | 代表的な用途 |
| 0.1 | 0.1% | 5分 | 精密計量、校正、標準 |
| 0.2 | 0.2% | 10分 | 高精度の収益計測 |
| 0.5 | 0.5% | 20分 | 商業用および産業用計量器 |
| 1.0 | 1.0% | 60分 | 汎用測光 |
| 3.0 | 3.0% | 指定されていない | 適応のみ |
正しい精度クラスを選択することは重要な決定です。測定値が請求に使用される収益測定アプリケーションの場合、より高い精度 (0.1 または 0.2) が不可欠です。サブメータや一般的なモニタリングには、通常、クラス 0.5 または 1.0 CT で十分です。必要な精度クラスはメーターの負担にも依存します。 CT が指定された精度制限内で確実に動作するように、メーターの負荷は十分に低くなければなりません。温州西発電気設備有限公司では、高精度の収益測定から一般的な監視アプリケーションまで、お客様のニーズに合わせてあらゆる種類の変流器 CT 精度クラスを提供しています。
変流器 CT の主な利点の 1 つは、小さな部分電流から大きな過負荷電流まで、広範囲にわたる電流を正確に測定できることです。このダイナミック レンジは、軽負荷時と重負荷時両方のエネルギー消費を正確に測定する必要がある最新の電力計測システムにとって不可欠です。 CT のダイナミック レンジは主にコアの材質と巻線の設計によって決まります。コアは、幅広い磁束密度にわたって線形に動作できなければなりません。巻線は、漏れインダクタンスを最小限に抑え、安定した巻数比を提供するように設計する必要があります。
広いダイナミックレンジを実現するには、コアの素材が最も重要な要素となります。コアは直線的な磁化曲線を持たなければなりません。これは、磁束密度が飽和点まで磁化力に比例することを意味します。方向性ケイ素鋼などの高透磁率コアは、広範囲の電流にわたって比較的直線的な領域を持っています。また、ヒステリシスを最小限に抑え、長期にわたって CT の精度を維持できるように、コアの保磁力も低くなければなりません。コアの材料も、故障状態でのコアの飽和を防ぐために、飽和磁束密度が高くなるように選択されます。コアの形状も重要です。断面積が大きいコアは、飽和することなくより大きな磁束を処理できます。
巻線の設計もダイナミックレンジに影響します。二次巻線は通常、一次電流のアンペア当たり高い出力電圧を生成するために多数の巻数で巻かれます。この高感度により、CT は微小電流を正確に測定できます。巻線は、高周波や過渡状態でエラーを引き起こす可能性がある漏れインダクタンスを最小限に抑えるように設計されています。短絡を防ぐために、ターン間の絶縁は堅牢でなければなりません。巻線は、過熱することなく定格電流を処理できるように設計する必要もあります。温州西発電気設備有限公司の工場では、高度な巻線技術と高品質の材料を使用して、変流器 CT が動作範囲全体にわたって広いダイナミック レンジと一貫した性能を提供できるようにしています。
コアと巻線の設計では、負担の影響も考慮する必要があります。負担となるのは、メーター、リード線、接続端子などの二次回路のインピーダンスです。負担が大きいと CT の有効ダイナミック レンジが減少し、比較的低い電流で飽和が発生する可能性があります。予想される負担に適した定格の CT を選択することが重要です。負荷定格の高い CT は、より大きなコアとより多くのターンを持ち、その結果、より広いダイナミック レンジが得られます。当社の技術チームは、お客様のアプリケーションに適切な負担の計算をお手伝いします。
変流器 CT の精度とパフォーマンスに影響を与える 2 つの重要な要素は、負担と飽和です。 Burden は、メーター、接続リード線、終端点を含む二次回路の合計インピーダンスです。負荷が大きすぎるとCTの出力電圧が上昇せざるを得なくなり、コア磁束が増加して飽和する可能性があります。コア磁束密度が材料の最大磁束密度に達すると飽和が発生し、それを超えると一次電流が増加しても二次電流は比例的に増加しません。これにより、CT が歪んだ出力信号を生成し、不正確な測定につながります。
負荷と飽和の関係は、設計上の重要な考慮事項です。 CT は特定の負荷に対して評価され、通常 VA (ボルトアンペア) で表されます。たとえば、定格 5 VA の CT は、5 A で合計インピーダンスが最大 0.2 オームの二次回路を駆動できます (P = I²R のため)。負担がこの定格を超えると、CT がより低い一次電流で飽和し、ダイナミック レンジが制限され、測定誤差が生じる可能性があります。メーターと接続リード線の実際の負荷よりも高い負荷定格を持つ CT を選択することが重要です。
正確な測定を保証するには、CT を飽和点より十分低い温度で動作させる必要があります。動作磁束と飽和磁束との間の余裕を「飽和余裕」といいます。飽和マージンが高い CT は飽和に対する耐性が高く、より広範囲の電流にわたって精度を維持します。飽和マージンは、コアの材質、コアの形状、および巻き数によって決まります。計測用途向けに設計された CT は通常、精度を損なうことなく過負荷に対処できるように、高い飽和マージンを備えています。次の表は、代表的な変流器 CT の測定精度に対する負荷の影響を示しています。
| 負担 (定格の%) | 測定誤差 (%) | 効果 |
| 25% | 0.1% | 仕様内、正確な測定 |
| 50% | 0.15% | 仕様内、正確な測定 |
| 100% | 0.3% | 定格負荷時、誤差が若干増加 |
| 150% | 1.5% | 過大な負担、重大なミス |
| 200% | 5.0% | 重度の飽和、信頼性の低い測定 |
負荷は、計測システムの設計段階で常に慎重に計算および検証する必要があります。 VA 定格が高い CT はより高い負荷に対応できますが、サイズも大きくなり、価格も高くなります。 VA 定格が低い CT は小型で安価ですが、負担の影響を受けやすく、重い負荷がかかると飽和する可能性があります。 Xifa では、さまざまな計測アプリケーションの特定の要件に合わせて、さまざまな負担定格を備えた一連の変流器 CT を提供しています。当社の技術チームは、お客様のアプリケーションに適した CT の選択をお手伝いします。
計測アプリケーションに適切な変流器 CT を選択するには、システムの電流、電圧、精度要件を系統的に評価する必要があります。次の選択フレームワークは、CT が正しく指定されていることを確認するための段階的なアプローチを提供します。最初のステップは、一次電流範囲を決定することです。 CT は最大動作電流を正確に測定できなければならず、また損傷することなく最大故障電流に耐えることができなければなりません。 CT の定格電流は、予想される最大負荷電流の約 60 ～ 80% となるように選択し、将来の負荷増加に備えてある程度のマージンを確保する必要があります。 CT のダイナミック レンジも考慮して、最小電流と最大電流を正確に測定できるようにする必要があります。
2 番目のステップは、必要な精度クラスを決定することです。収益測定には、高精度クラス (0.1 または 0.2) が必要です。サブメータリングや一般的なモニタリングには、より低い精度クラス (0.5 または 1.0) で十分な場合があります。精度クラスもメーターの負荷に合わせなければなりません。 3 番目のステップは、負担を決定することです。負荷は、メーターの入力インピーダンス、接続リード線の長さ、および中間デバイスのインピーダンスに基づいて計算する必要があります。 CT には、計算された負荷よりも大きな負荷評価が必要です。
次の表は、主な選択基準をまとめたもので、変流器 CT の標準値を示しています。
| 選択基準 | 考慮事項 | 代表的な値 |
| 一次電流(A) | 最大連続負荷電流 | 50、100、200、400、800、1000、2000 |
| 二次電流(A) | メーター用標準出力 | 5Aまたは1A |
| 精度クラス | 必要な測定精度 | 0.1、0.2、0.5、1.0 |
| 負担（バーデン） | 二次回路の合計インピーダンス | 2.5、5、10、15、30 |
| 断熱レベル | 一次回路の定格電圧 | 0.6kV、12kV、24kV、36kV |
| 周波数(Hz) | 主電源周波数 | 50Hzまたは60Hz |
考慮すべき追加の要素には、絶縁レベル、周波数、周囲温度が含まれます。 CT は、一次回路の電圧レベルに合わせて設計する必要があります。高電圧アプリケーションの場合、CT には適切な絶縁と沿面距離が必要です。 CT は主電源周波数 (50 Hz または 60 Hz) に合わせて設計する必要があります。周囲温度は、CT のパフォーマンスと熱放散能力に影響を与えます。 Xifa では、低電圧配電から高電圧変電所の計量まで、幅広い用途向けに変流器 CT を製造しています。当社の製品は、関連する国際規格を満たすように設計されており、信頼性の高い性能を保証するために厳格にテストされています。
質問 1: 変流器と変圧器の違いは何ですか?
回答: 変流器 (CT) は電流の測定に使用され、回路と直列に接続されます。変圧器 (VT) は電圧の測定に使用され、並列に接続されます。 CT は一次電流に比例した二次電流を生成し、VT は一次電圧に比例した二次電圧を生成します。どちらも計測と保護に使用される計器用変圧器です。変流器 CT は、電力システムの電流を測定するための重要なセンサーです。
質問2: 変流器CTはどの向きでも設置できますか?
回答: 変流器 CT はほとんどの方向に設置できますが、通常はメーカーのガイドラインに従うことをお勧めします。通常の動作電流では、方向は精度に大きな影響を与えません。ただし、高精度アプリケーションの場合は、コアが過度の振動や磁場にさらされないようにすることをお勧めします。スプリットコア CT の場合、精度を維持するためにコアが適切に閉じられ、固定されていることを確認するように注意する必要があります。
質問 3: 5 A と 1 A の二次 CT を選択するにはどうすればよいですか?
回答: 二次変流器 CT の 5 A と 1 A のどちらを選択するかは、計測機器と CT とメーター間の距離によって決まります。 5 A 出力はより一般的で、より高い信号レベルを提供するため、騒音の多い環境では有利です。 1 A 出力は、電流が低いためリード線での電圧降下が低減されるため、長距離伝送によく使用されます。最新のメーターは 5 A と 1 A の両方の入力をサポートしています。当社の工場では、お客様の特定の用途に最適な選択に関するガイダンスを提供できます。
質問 4: 変流器 CT が飽和する原因は何ですか?
回答: 変流器 CT は、コア内の磁束が最大限界に達すると飽和します。これは通常、一次電流が CT の定格容量を大幅に超えた場合、または二次負荷が高すぎる場合に発生します。飽和は、一次電流の高い DC 成分や過剰なシステム周波数によっても発生する可能性があります。 CT が飽和すると、その出力電流が歪んで一次電流に比例しなくなり、不正確な測定や潜在的な保護機能の誤動作につながります。当社の工場では各 CT の飽和特性をテストし、障害状況下でも信頼性の高いパフォーマンスを保証します。
質問 5: 計測にスプリットコア CT を使用する利点は何ですか?
回答: スプリットコア変流器 CT には、特に後付け設置の場合にいくつかの利点があります。導体を切断することなく、コアを開いて一次導体の周囲にクランプすることができます。これにより、特に切断が困難またはコストがかかる既存のシステムにおいて、設置がはるかに簡単かつ迅速になります。スプリットコア CT は、一時的な監視アプリケーションにも役立ちます。ただし、スプリットコア CT は通常、同じクラスのソリッドコア CT よりも精度が低くなります。高精度のアプリケーションには、ソリッドコア CT が推奨されます。当社のスプリットコア変流器 CT 製品は、簡単な設置の利便性を提供しながら、優れた精度を提供するように設計されています。
変流器は、電力計測システムの縁の下の力持ちです。これらは、人員と機器の安全を確保しながら、大電流を正確に測定するという重要な機能を提供します。ガルバニック絶縁を提供し、標準化された低電流出力を生成し、広いダイナミック レンジにわたって確実に動作する機能により、最新のエネルギー監視、請求、および保護アプリケーションに不可欠なものとなっています。磁気誘導の物理学から負荷と飽和の実際的な考慮事項に至るまで、変流器 CT はシンプルで堅牢なエンジニアリングの力の証です。
アプリケーションに適した変流器 CT を選択するには、精度、負荷、システム要件を慎重に検討する必要があります。これらの要因を理解することで、効果的なエネルギー管理に必要な信頼性の高い正確なデータを計測システムが提供できるようになります。で温州西発電気設備有限公司、当社は、最も厳しい計量要件を満たす高品質の変流器 CT を提供することに尽力しています。当社の製品は最高基準に基づいて設計および製造されており、設置期間中信頼性の高いパフォーマンスを保証します。
-
