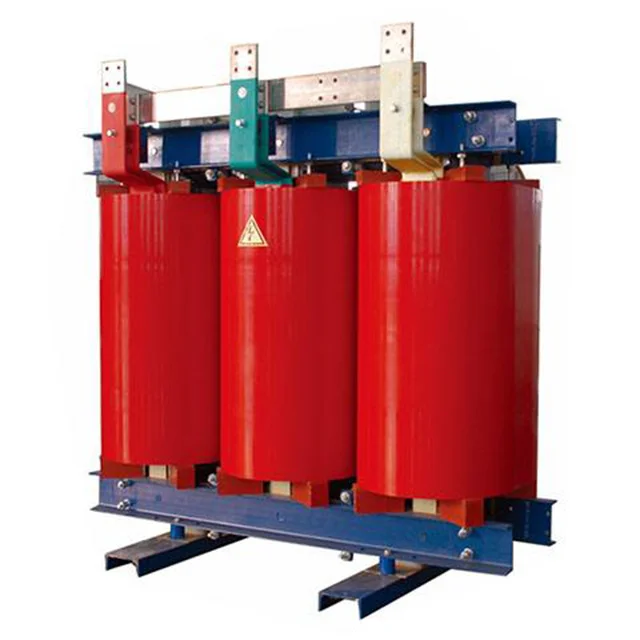

銅製 160 KVA 6.6kV 440V 乾式降圧変圧器

銅製160kVA 6.6kV 440V乾式降圧変圧器の配線方法

変圧器の入力端子と出力端子を短絡し、メガオーム計を使用して短絡した端子とアース線の間の絶縁抵抗をテストします。 1000V メガオーム計を使用する場合、抵抗値は 2 MΩ 以上である必要があります。

入力および出力電源ケーブルの断面積は、電流定格要件を満たしている必要があります。電流密度を mm² あたり 2 ～ 2.5 A に設定することをお勧めします。

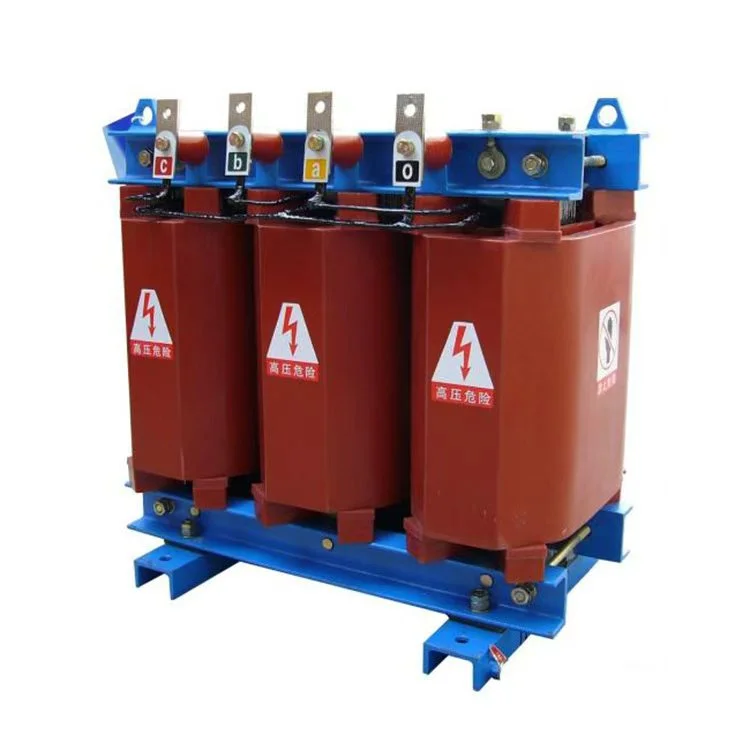

変圧器の端子台のバスバーの色に従って、三相の入力および出力の電源線を接続します。黄色は A 相、緑は B 相、赤は C 相に接続します。中性線は、銅製の 160 kVA 6.6kV 440V 乾式降圧変圧器の中性端子に接続する必要があります。アース線は変圧器の筐体に接続する必要があります。入力および出力の配線が正しいことを確認してください。

まず、無負荷条件下で銅製 160 kVA 6.6kV 440V 乾式降圧変圧器に通電し、入力電圧と出力電圧が要件を満たしているかどうかを観察および測定します。同時に、ユニット内部に異音、アーク放電、異臭などの異常がないか確認してください。異常がある場合は、直ちに入力電源を遮断してください。

無負荷テストが完了し、すべてが正常であれば、負荷を接続できます。

製品パラメータ:

銅 160 kVA 6.6kV 440V 乾式降圧変圧器 FAQ

Q: この変圧器は 60 Hz の動作に対応できますか?

A: はい。 50/60 Hz デュアル周波数用に設計できます。ご注文時にお知らせください。

Q: 160 kVA には銅巻線とアルミニウム巻線のどちらが適していますか?

A: 銅は損失が少なく、サイズも小さいですが、コストが高くなります。アルミ製なので経済的です。継続的な高負荷サイクルには銅を推奨します。

Q: 標準設計の最大高度はどれくらいですか?

A: 標高1,000メートルです。より高い高度 (2,000m など) では、ディレーティングが適用されます。当社のエンジニアにお問い合わせください。

Q: リードタイムはどれくらいですか?

A: 標準の非カスタム単位: 15 ～ 20 営業日。カスタムタップ/エンクロージャの場合: 25 ～ 30 日。

生産設備

半完成品

保護筐体 IP21

トランスコア

変圧器巻線

テストセンター

ワインディングワークショップ
