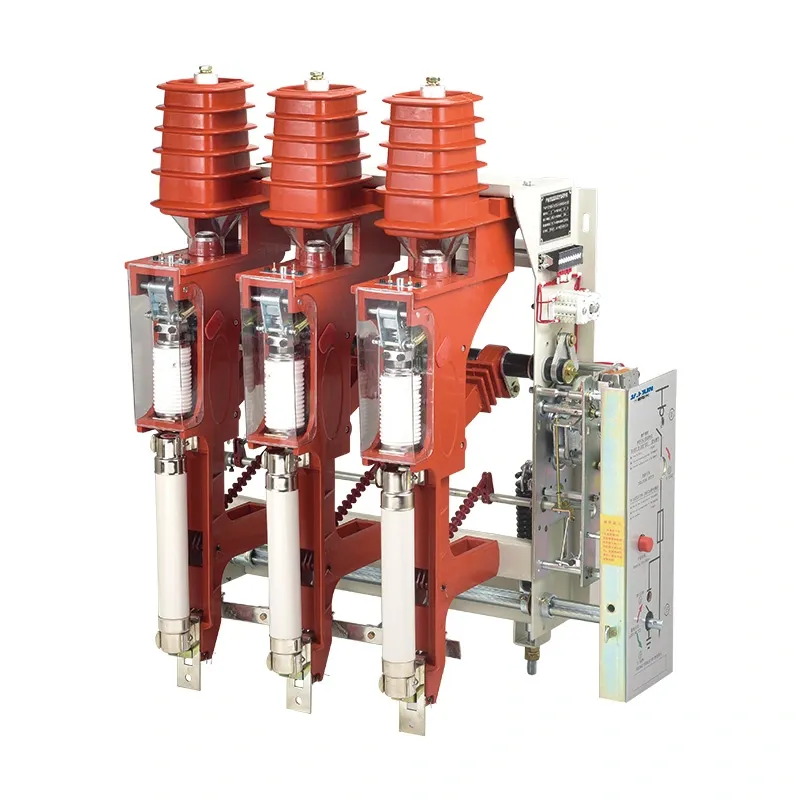

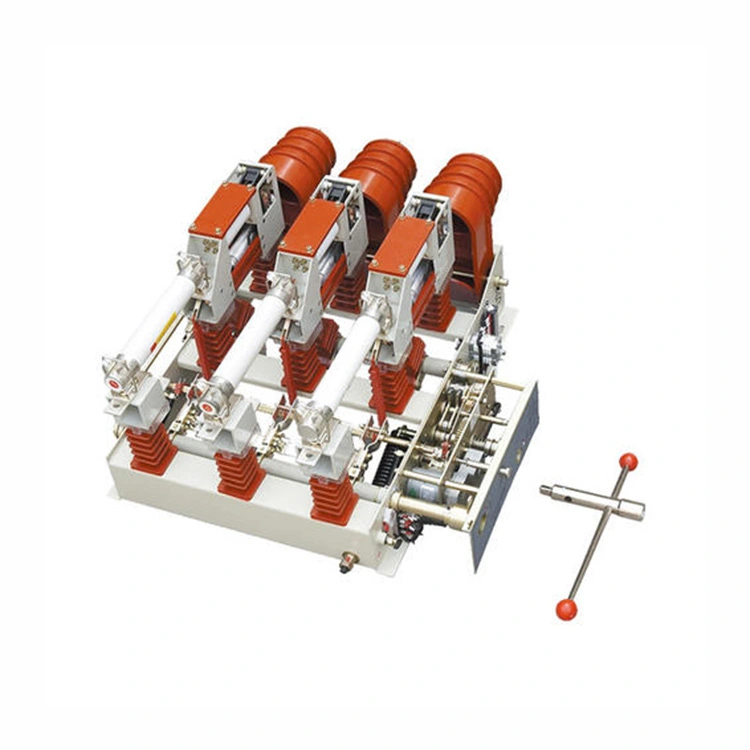

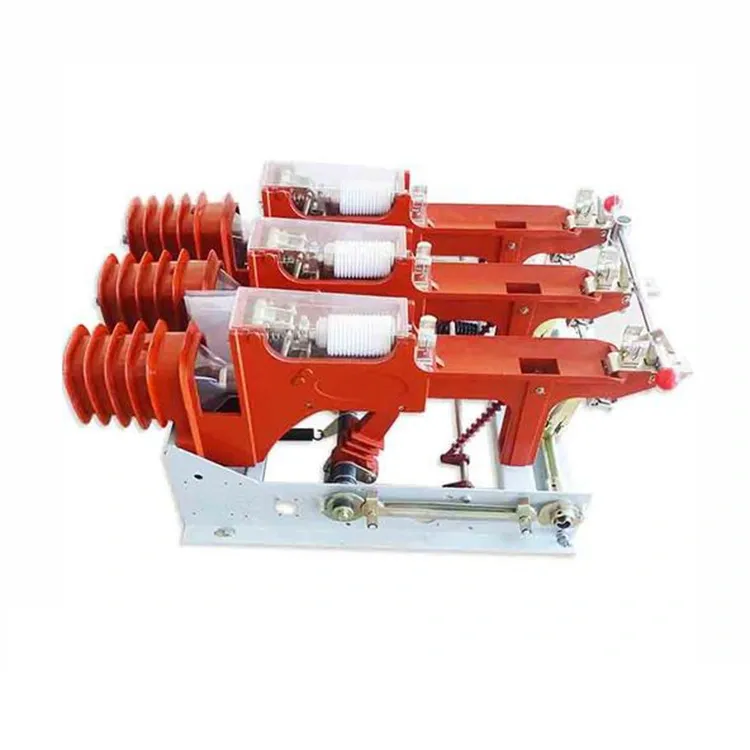

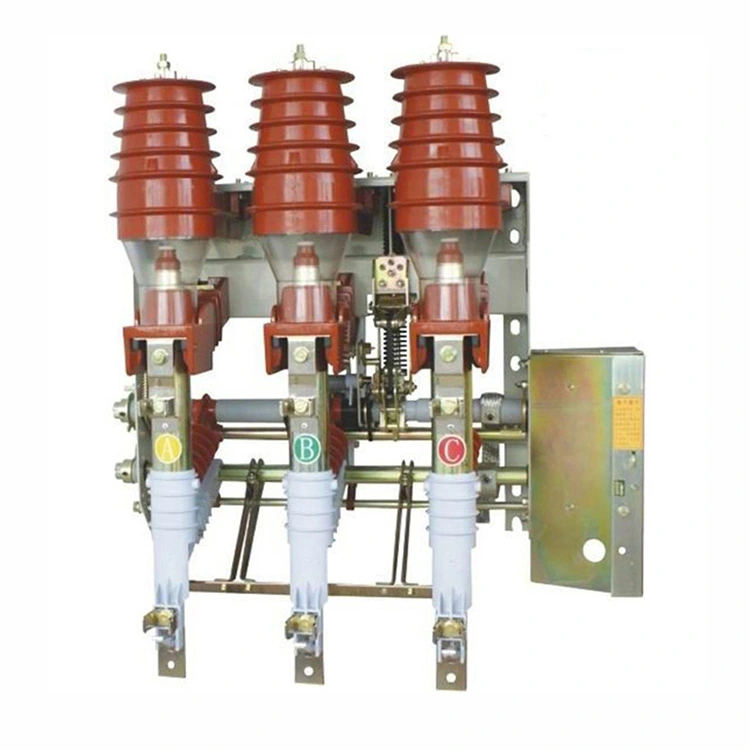

Mv 真空ヒューズ負荷遮断スイッチ 11kv

mv 真空ヒューズ負荷遮断開閉器 11kv は、定格電圧 12 kV、定格周波数 50 Hz の三相中電圧開閉装置です。この製品は、負荷電流、ループ電流、無負荷変圧器電流、ケーブル充電電流の開閉、および短絡電流の遮断を目的として設計されています。接地スイッチが装備されている場合、負荷遮断スイッチは短絡電流に耐えることができます。構造上の特徴は次のように示すことができます。

1. ロードブレークスイッチ、接地スイッチ、ヒューズ、操作機構を1つのフレームに搭載しており、柔軟な組み合わせが可能です。設計はコンパクトで、全体の寸法が小さく、取り付けが簡単です。

2. 固定接点に絶縁シールドを装備したリング本体は、相間バリアや遮断点の絶縁隔壁を必要とせずに内部絶縁を実現し、盤内でのアークフラッシュ事故を効果的に防止します。

3. MV 真空ヒューズ負荷遮断スイッチ、接地スイッチ、ヒューズ間には信頼性の高い機械的インターロックが設けられており、「5 つの予防」の安全要件を確実に満たしています。

4. mv 真空ヒューズ負荷遮断スイッチでは、手動操作とデュアル AC/DC 電源による電動操作の 2 つの操作モードが利用可能です。

製品パラメータ:

製品に関するよくある質問:

Q: 真空技術により、MV 真空ヒューズ負荷遮断スイッチ 11kv の性能がどのように向上しますか?

A: 真空遮断器は、クリーンで信頼性の高い消弧媒体を提供します。これにより、電流ゼロでの迅速なアーク消弧が保証され、接点の摩耗が減少し、メンテナンスの必要性が最小限に抑えられ、SF6 ガスに関連する環境上の懸念が排除されます。

Q: ロード ブレーク スイッチとヒューズの組み合わせにおいて、ヒューズはどのような役割を果たしますか?

A: ヒューズはバックアップ保護として機能し、負荷遮断スイッチの容量を超える大きな故障電流を遮断します。また、障害時にスイッチをトリップして開くストライカー機構も動作し、回路の協調的な切断を保証します。

Q: 従来のサーキットブレーカーと比べてどのような利点がありますか?

A: 回路ブレーカーは完全な障害解除機能を提供しますが、真空ヒューズ負荷遮断スイッチは、配電レベルのアプリケーション向けに、よりコンパクトでコスト効率が高く、メンテナンスが容易なソリューションを提供します。特に、ヒューズとスイッチの調整で十分な変圧器保護に適しています。
