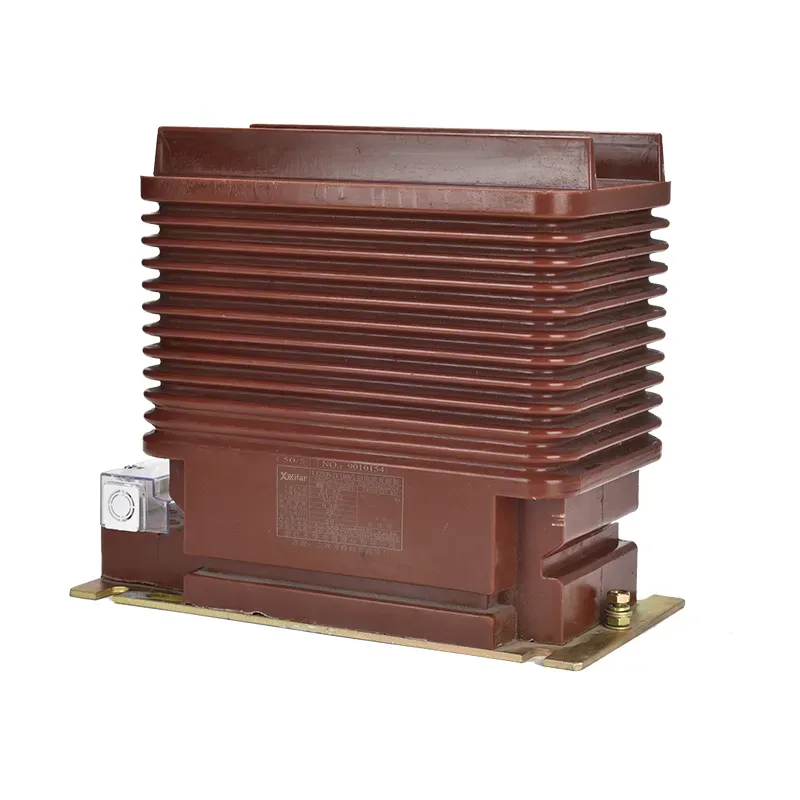

変流器 Ct 200 300 500 800 5a

温州XiFa電力設備有限公司は、変流器ct 200 300 500 800 5aなどの10kvから35kvの変流器および変圧器を生産する信頼できる工場です。現在の比率は 200/5、300/5、500/5、800/5 が当社の標準タイプです。納期を確実に守るため、温州XiFaでは一定量の通常タイプの変流器と計器用変圧器を保管しています。変流器 ct 200 300 500 800 5a を出荷する前に、耐電圧試験、部分放電試験、誤差校正、温度上昇試験などの工場試験を受ける必要があります。

お問い合わせを送信

製品説明

200 A、300 A、500 A、800 A の一次定格と標準 5 A の二次出力を備えた変流器 ct は、10 ～ 35 kv の電圧レベルの電力システムにおける信頼性の高い電流測定および保護アプリケーション向けに設計されています。

各変流器 ct 200 300 500 800 5a は、精密に巻かれた銅導体と高品質の磁気コアを使用し、動作範囲全体にわたって正確な比率で優れた性能を維持します。変流器 ct 200 300 500 800 5a は、変動する負荷条件下でも安定した二次出力を提供するように設計されており、計測回路と保護回路の両方に適しています。

ハウジングは耐久性のある難燃性の断熱材で製造されており、湿気や環境ストレスに対する優れた耐性を備えています。コンパクトな設計により、開閉装置パネル、制御盤、配電盤に簡単に設置できます。

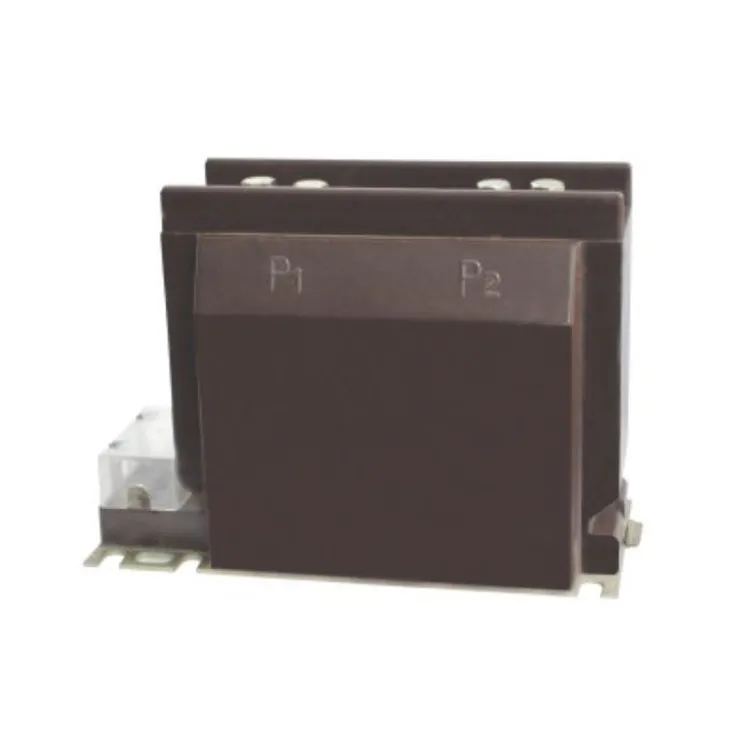

Current Transformer Ct 200 300 500 800 5a

技術仕様:

タイプ	一次定格電流(A)	精度クラス	精度等級と定格出力 cosΦ=0.8				短時間熱電流 (kA/S)	定格動電流(kA)
タイプ	一次定格電流(A)	精度クラス	0.2(秒)	0.5(秒)	10P10	10P15	短時間熱電流 (kA/S)	定格動電流(kA)
LZZBJ9-12	20	0.2s/0.5 0.2s/10P 0.2/10P 0.5s/10P 0.5/10P	10	10	15	15	2	5
	30(40)						3	7.5
	50(60)						5	12.5
	75						7.5	18.5
	100						10	25
	150						15	37.5
	200						25	62.5
	300						31.5	80
	400～600						45	112.5
	750～1250						80	160

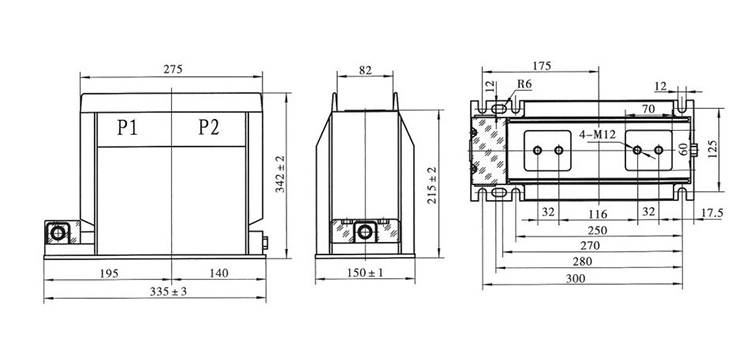

Current Transformer Ct 200 300 500 800 5a

製品に関するよくある質問:

Q: 変流器 ct 200 300 500 800 5a の 200/5A などの CT 比は何を意味しますか?

A: 変流器 ct 200 300 500 800 5a では、CT 比 200/5A は、1 次導体に 200 アンペアが流れるときに、2 次巻線が 5 アンペアを供給することを意味します。同じ原理が他の比率（300/5A、500/5A、800/5A など）にも当てはまります。この比率により、大きな一次電流を標準化された二次値に低減して、安全な測定と保護を実現できます。

Q: 適切な CT 比を選択するにはどうすればよいですか?

A： CT比はシステムの最大負荷電流に応じて選定してください。たとえば、フィーダが通常 180 A を伝送し、時折最大 220 A のピークが発生する場合は、200/5A CT が適しています。電流が 450 ～ 500 A に達すると予想される場合は、500/5A CT の方が適切です。目標は、低負荷時の精度を低下させる過剰なサイジングと、飽和の危険性がある過小なサイジングの両方を回避することです。

Q: 変流器 ct 200 300 500 800 5a にはどのような精度クラスが利用可能ですか?

A: 計測目的の一般的なクラスには 0.2、0.2S、0.5、0.5S が含まれます。保護の場合、一般的なクラスは 5P10、10P10、または 10P20 です。必要なクラスは、CT が収益測定、一般監視、保護リレーのいずれに使用されるかによって異なります。
