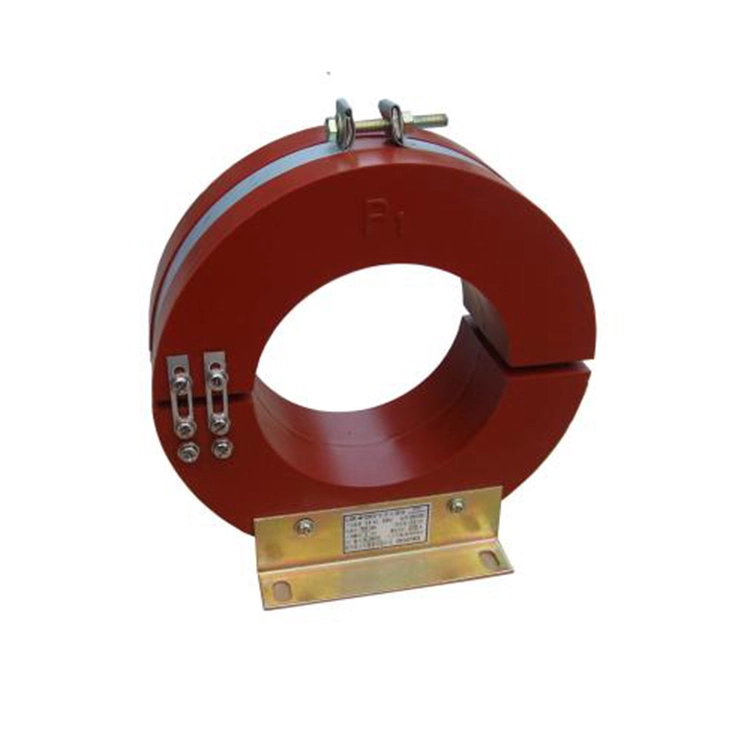

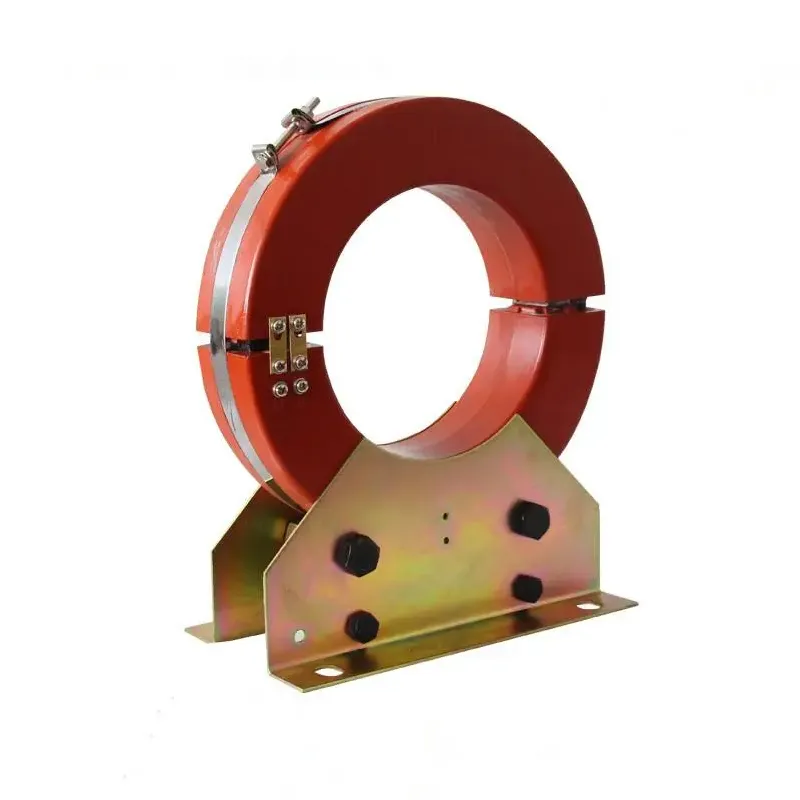

ゼロシーケンスCT電流トランスドーナツタイプ

ゼロ シーケンス CT 変流器は、ゼロ シーケンス電流を監視するために電力システムで使用される 1 回のスルー コア デバイスです。これは保護リレー システムの重要なコンポーネントとして機能し、主に地絡、漏れ電流、絶縁監視の検出に使用されます。ゼロシーケンスCT変流器は、三相電流のベクトル和とその結果として生じるゼロシーケンス電流を検知することにより、保護動作をトリガーし、低電流接地セレクター、デジタル高調波抑制装置、およびリレー保護ユニットと連携して、障害警報を発し、電源を切断することができます。

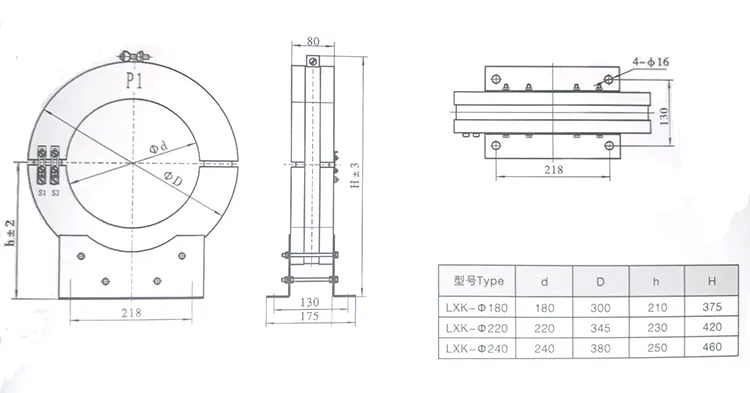

構造的には、ゼロ シーケンス CT 変流器は、エポキシ樹脂またはシリコーン ゴムのハウジング内に封入されたトロイダル コアと二次巻線で構成され、耐湿性と汚染フラッシュ オーバー保護を提供します。設置オプションには、事前にケーブルを通す必要があるソリッド と、ケーブルを切断せずに後付けできる分割コア設計が含まれます。

50 Hz 電力システムと互換性があり、接地システムおよび非接地システムを含むさまざまな中性点構成に必要な感度と直線性を提供します。ゼロシーケンス CT 変流器は、スマート グリッド、鉄道輸送、建物の電気システム、産業機器の監視に広く適用され、信頼性の高い障害検出とシステム保護を提供します。

製品に関するよくある質問:

Q： ドーナツ形零相CT変流器とは何ですか？

ドーナツ型ゼロシーケンス CT 変流器は、三相システムのゼロシーケンス電流を検出するように設計されたスルーコアデバイスです。トロイダル コアにより、一次導体が中心を通過できるようになり、地絡、漏れ電流、絶縁状態を非侵入的に監視できます。

Q: ドーナツ型ゼロシーケンスCT変流器の出力信号はどのようになりますか?

A: ドーナツ型ゼロシーケンスCT変流器は、高精度の巻線とロゴスキーコイル技術を使用して、ゼロシーケンス電流を比例電圧または二次電流に変換します。この出力はリレー、メーター、監視システムと互換性があり、迅速かつ正確な障害検出を実現します。

Q: ドーナツ型ゼロシーケンスCT変流器の一般的な用途は何ですか?

A: ドーナツ型ゼロシーケンス CT 変流器は、一般的に次の用途に使用されます。

1.地絡保護と漏れ電流検出;

2.配電システムの中性点監視。

3.デジタル保護リレー、高調波抑制装置、スマートグリッド監視システムとの統合。

4.産業用機器、電気ネットワークの構築、鉄道輸送システム。
