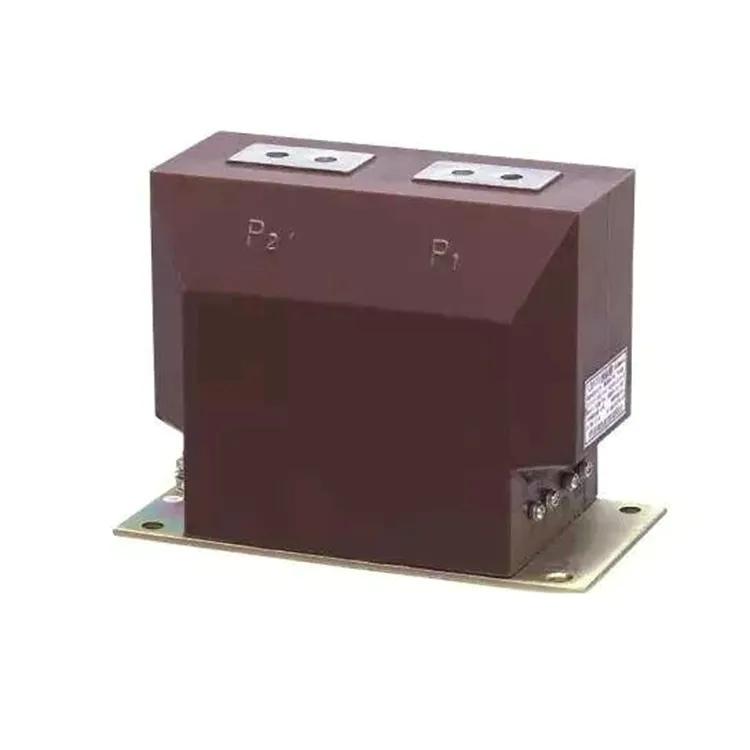

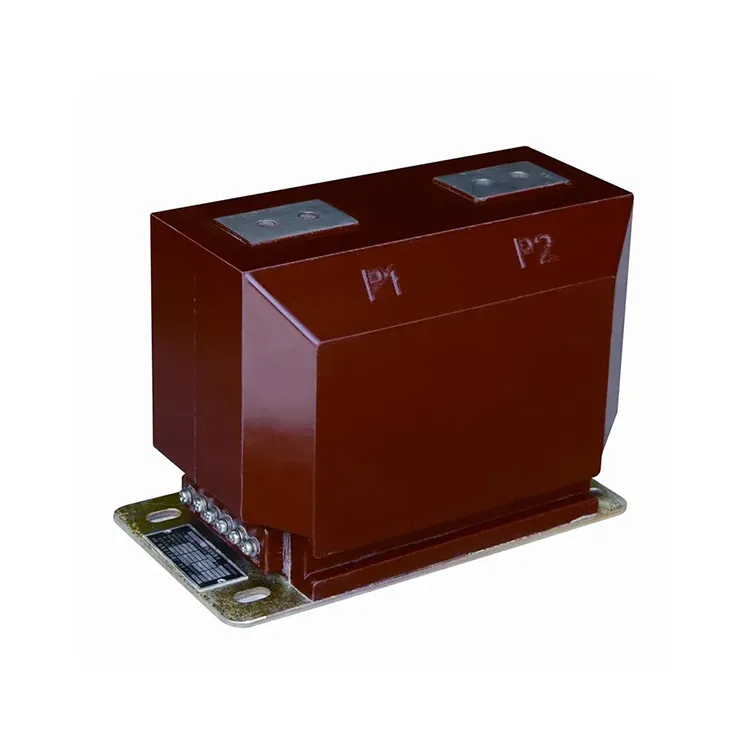

レジンキャスト電気CT変流器

樹脂鋳造電気変流器は、定格周波数 50 Hz の 10kv 電圧レベルの電力システム用に設計された屋内用、エポキシ樹脂、真空鋳造のポストタイプのユニットです。主に電流測定、エネルギー測定、保護リレーに使用されます。

樹脂鋳造変流器は全閉エポキシ樹脂鋳造プロセスを採用しており、コアは高級磁性材料で作られ、一次コイルと二次コイルはコアとともに樹脂に埋め込まれています。この構造により、断熱性、耐湿性、耐汚染性において優れた性能を発揮します。樹脂鋳造電気変流器の表面には追加のコーティングが不要で、変流器を複数の位置に取り付けることができます。

この範囲は、0.2S や 0.5S などの測定クラスと、10P10 や 10P20 などの保護クラスの両方をカバーしています。樹脂鋳造電気CT変流器ではマルチレシオ設計が利用可能で、金属被覆電気パネルでの使用に適しています。

技術仕様:

製品に関するよくある質問:

Q: レジンキャスト電気CT変流器を選択する際に、どのような技術パラメータを確認する必要がありますか?

A: 選択する際には、次の主要なパラメータを確認する必要があります。

1.精度クラス: 計量/測定 (例: 0.2s または 0.5) および保護目的 (例: 10P10、5P10 など)。

2.定格一次電流と二次電流（変圧比）。

3.短時間熱電流(Ith)と短時間電流耐量(故障時)。

4.絶縁レベル（耐電圧、インパルス電圧定格など）。

5.環境許容度: 温度範囲、高度、湿度、汚染レベル。

6.Burden: 二次側が精度を低下させることなく駆動しなければならない VA 負荷。

Q: 樹脂鋳造CT変流器はどのような環境や用途に特に適していますか?

A: 次の環境または用途は、レジンキャスト電気CT変流器に適しています。

1.スペースが限られており、断熱が重要な屋内開閉装置。

2.開放部品や油が劣化する可能性がある過酷な環境または汚染された環境（粉塵、湿気、化学物質）。

3.長期間にわたって安定した正確な測定が必要な計量回路および保護回路に。

4.メンテナンスの手間がかからず、高い信頼性が重要な用途。
