A 真空遮断器 (VCB)は、中電圧電力システムで最も信頼性が高く広く使用されているスイッチング デバイスの 1 つです。 VCB は消弧媒体として真空を利用することにより、優れた絶縁性能、長寿命、最小限のメンテナンスを提供します。 優れた環境適合性を備えています。
この詳細なガイドでは、次のことを説明します。真空遮断器とは何ですか, どのように機能するか、 その主要コンポーネント, 他のサーキットブレーカーと比較した利点、 そして代表的なアプリケーション。この記事はエンジニアを支援することを目的としています。 EPC 請負業者と電力システムの意思決定者は、なぜ VCB が現代の電力ネットワークで優先される選択肢となっているのかを明確に理解しています。

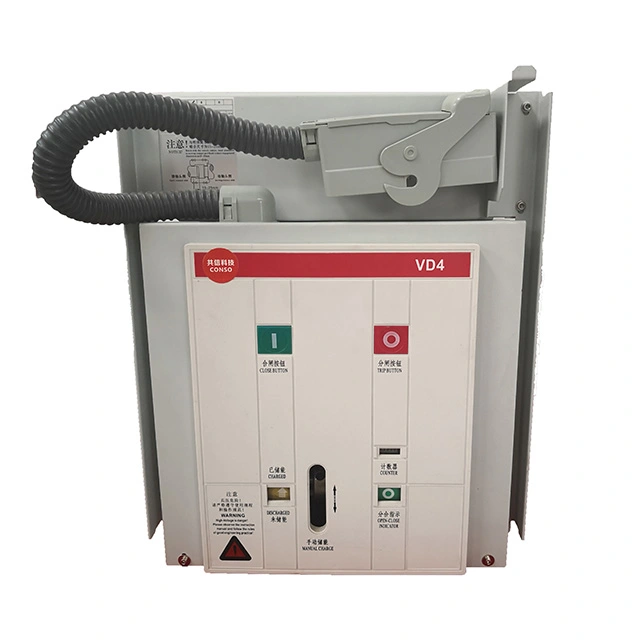

A 真空遮断器 (VCB)遮断することによって電気回路を保護するように設計された電気開閉装置の一種です 正常な状態と障害状態での電流の流れ。石油やガスのサーキットブレーカーとは異なり、VCB は高真空環境消弧媒体として。
ブレーカー内の接点が離れると、発生した電気アークはイオン化可能な物質が存在しないため、真空中ではすぐに消えます。 粒子。これにより、真空サーキットブレーカーは非常に効率的で、通常は 10 ～ 20 ℃の中電圧範囲で安全になります。3.3kV～36kV.
真空遮断器の動作原理は、真空中での絶縁耐力の迅速な回復。 故障が発生すると、ブレーカー機構が密閉された真空遮断器内の接点を切り離します。
この効率的な消弧が、真空遮断器が優れた機能を備えていることで知られる理由です。高い遮断容量そして長い電気耐久性.
| 成分 | 関数 |
|---|---|
| 真空遮断器 | アークを消して電流の流れを遮断します |
| 固定接点と可動接点 | 電流の導通と遮断 |
| 作動機構 | 機械的エネルギーを提供して接点を開閉します |
| 絶縁筐体 | 電気絶縁と安全性を確保 |
| 制御回路 | トリップ、投入、保護ロジックを管理します |
従来の技術と比較して、真空サーキットブレーカーはパフォーマンスのバランスのとれたソリューションを提供します。 持続可能性とライフサイクルコスト。
| 特徴 | VCB | SF₆CB | オイルCB |
|---|---|---|---|
| アークミディアム | 真空 | SF₆ガス | 油 |
| メンテナンス | 非常に低い | 中くらい | 高い |
| 環境への影響 | 環境に優しい | 高 (温室効果ガス) | 汚染リスク |
| 標準電圧 | 最大36kV | 最大800kV | 最大33kV |
真空遮断器は以下の分野で広く使用されています。
メーカーのようなシファに適合するように設計された真空遮断器ソリューションを提供します。 国際規格と多様なアプリケーション要件。
VCB を選択するときは、次の要素を考慮してください。
真空遮断器の最大の利点の 1 つは、メンテナンスの必要性が低い。 交換するオイルやガスがないため、日常点検は主に機械部品と制御回路に焦点が当てられます。
通常の動作条件下では、VCB は次の耐用年数を達成できます。20～30年.
真空により優れた絶縁耐力と迅速なアーク消滅が実現し、安全で信頼性の高い遮断が保証されます。
はい。 VCB は石油や SF₆ ガスを使用しないため、最も環境に優しいサーキットブレーカー技術の 1 つです。
真空遮断器は主に 36 kV までの中電圧システムで使用されます。
通常、VCB は最小限のメンテナンスで済み、数年ごとに定期検査が必要です。
信頼性が高く、効率的で、環境に配慮した真空サーキット ブレーカー ソリューションをお探しの場合は、シファは、最新の電力システムに合わせた幅広い製品を提供しています。 お気軽にお問い合わせ専門家のサポート、技術指導、プロジェクトに合わせたカスタマイズされたソリューションが得られます。
