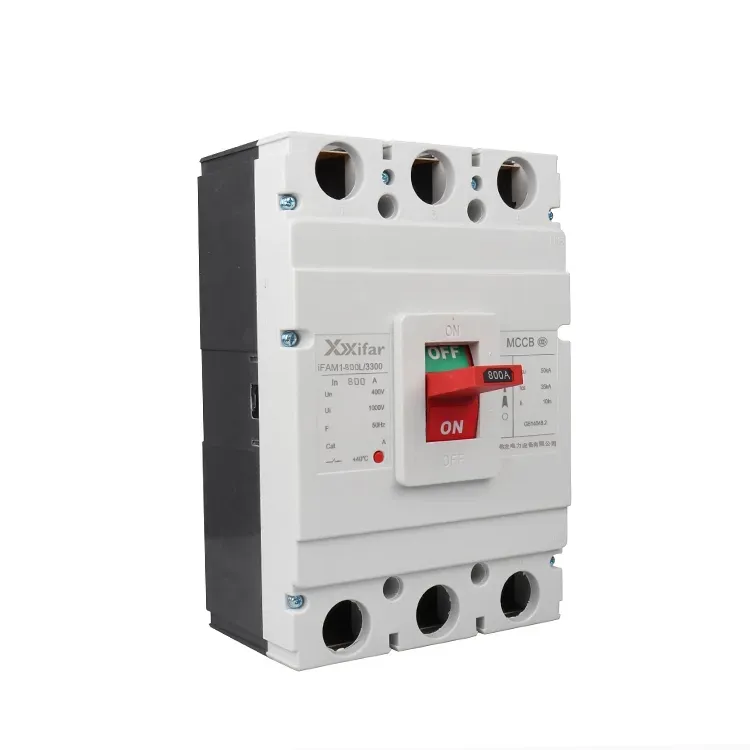

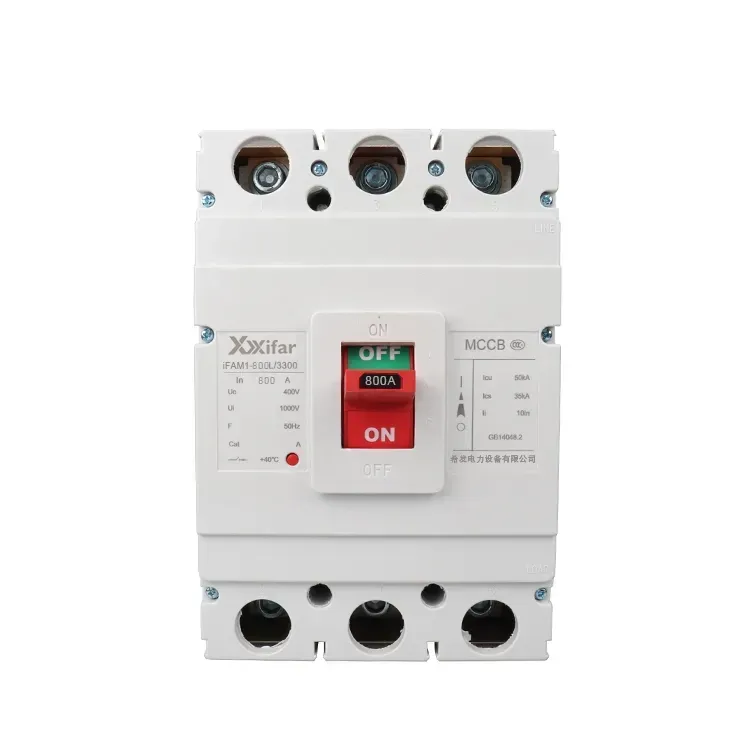

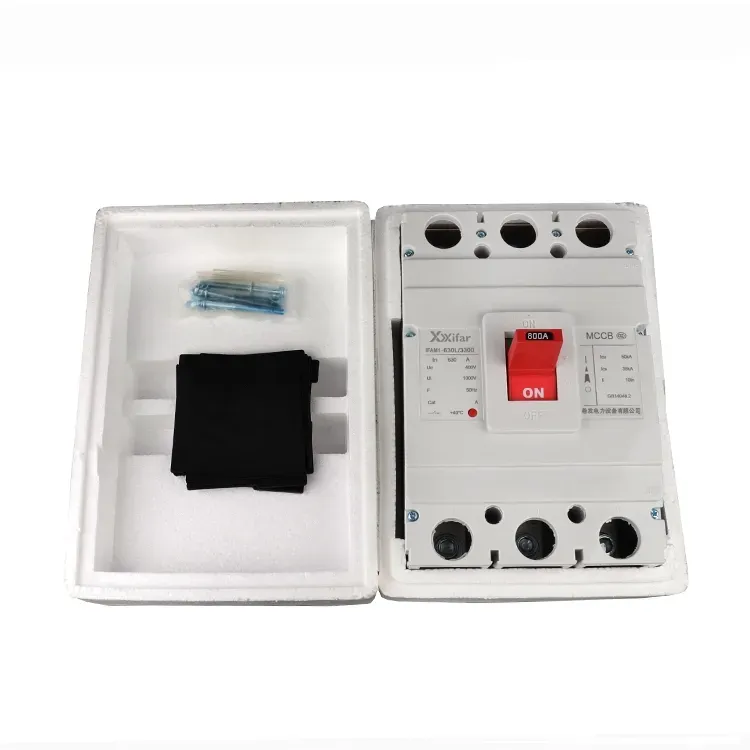

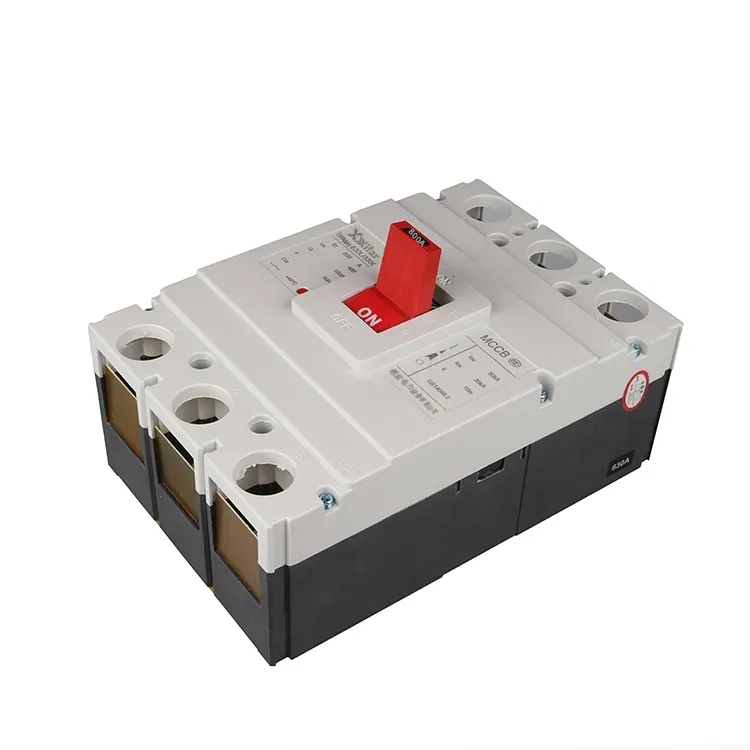

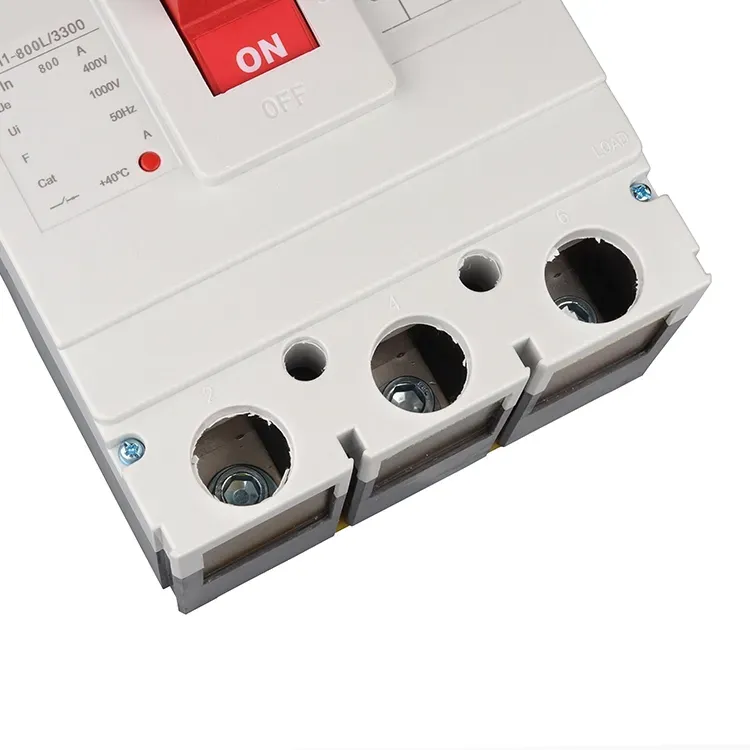

400v 800a モールド絶縁ケースサーキットブレーカー

400v 800a 成形絶縁ケースサーキットブレーカー MCCB は、空気絶縁を備えた成形絶縁ハウジングを備えた低電圧サーキットブレーカーの一種です。これは、定格範囲内の通常電流および故障電流を遮断または分離するために配電システムで広く使用されており、電線および機器の安全性を確保します。 400v 800a モールド絶縁ケース回路ブレーカー MCCB の内部構造には、通常、可動接点と固定接点、操作機構、および熱リリースや磁気リリースなどのトリップ ユニットが含まれます。これらのコンポーネントにより、400v 800a モールド絶縁ケース回路ブレーカーが長時間の遅延と瞬時の保護の両方を提供できるようになります。 400v 800a モールド絶縁ケース サーキット ブレーカーの通常のトリップ タイプには、磁気のみ、熱磁気、および電子リリースが含まれます。

モールド絶縁ケース遮断器の定義

400v 800a モールド絶縁ケースサーキットブレーカー MCCB は、容量と用途の点で、MCB とも呼ばれる小型サーキットブレーカーと ACB と呼ばれる気中サーキットブレーカーの間に位置します。 400V 成形絶縁ケースサーキットブレーカーは、通常、10A ～ 1600A の電流範囲をカバーします。熱磁気式または電子式トリップ ユニットが成形ケースに封入されているため、低電圧配電システムのさまざまなレベルでの保護と制御に適しています。

モールド絶縁ケース遮断器 機能と特徴

熱磁気トリップユニットは、過負荷保護のためのバイメタル要素と短絡保護のための磁気機構を組み合わせています。一方、電子トリップユニットでは、通常 10% ～ 20% の許容範囲内で保護設定をより正確に調整できます。これらは、400v 800a モールド絶縁ケース回路ブレーカー MCCB が高突入電流に耐える必要があり、磁気ピックアップ レベルが定格電流の 10 倍以上に設定されることが多いモーター回路で特に役立ちます。

モールド絶縁ケース遮断器 用途

400v 800a モールド絶縁ケースサーキットブレーカー MCCB は、一次、二次、または三次配電システムのフィーダとして使用でき、二次および三次レベルの受電ブレーカーとしても適しています。究極の短絡遮断容量は通常 36kA ～ 120kA であり、通常 6kA ～ 10kA の小型回路ブレーカの容量よりも大幅に高くなります。

モールド絶縁ケースサーキットブレーカの選択上の考慮事項

MCCB を選択する際の主な要素には、フレーム サイズと定格電流 (100A または 250A など)、トリップ ユニットの設定 (Ir = 1.2In または 5In など)、遮断容量、および必要なトリップ曲線特性 (長時間および短時間遅延機能など) が含まれます。

モールド絶縁ケース遮断器 技術比較

熱磁性 400v 800a モールド絶縁ケース サーキット ブレーカーは比較的単純な構造ですが、精度が低く、公差は約 ±20% です。電子トリップ ユニットは、多くの場合、ロゴスキー コイル センシングに基づいており、精度と温度補償が向上しているため、400v 800a モールド絶縁ケース サーキット ブレーカーは、選択的な調整を必要とする重要な回路やアプリケーションにより適しています。

400v 800a 成形絶縁ケースサーキットブレーカーパラメータ:
