ゼロシーケンスCT変流器ドーナツタイプは地絡保護をどのように改善するのか

記事の概要: A 零相CT変流器 ドーナツ形電気システムの地絡、漏れ電流、絶縁異常を検出するための重要なセンシング部品です。導体を囲むトロイダルコアにより、相電流のベクトル和がゼロでなくなったときに発生する残留電流を検出できます。この記事では、その動作原理、構造、技術的特性、用途、選択の考慮事項、および最新の電力保護システムにとって信頼性の高い製造品質が重要である理由について説明します。

目次

1. 零相CT変流器ドーナツ形とは何ですか？
2. ドーナツ タイプ ゼロ シーケンス CT はどのように機能しますか?
3. 主要な構造上の特徴は何ですか?
4. 購入者はどのような技術仕様を考慮する必要がありますか?
5. ゼロシーケンス CT はどこで一般的に使用されますか?
6. 適切なゼロ シーケンス CT を選択するにはどうすればよいですか?
7. 主な利点は何ですか?
8. 零相CT変流器ドーナツ形についてのFAQ
9. 結論

零相CT変流器ドーナツ形とは何ですか？

電気技術者や配電専門家にとって、機器の損傷、火災の危険、または予期せぬ停電に発展する前に障害を特定するには、正確な残留電流の検出が不可欠です。あ零相CT変流器 ドーナツ形はこの目的のために特別に設計されています。

主に個々の導体を流れる電流を測定する従来の変流器とは異なり、ゼロシーケンス CT はトロイダルコアを通過する複数の導体の結合された磁気効果を監視します。通常の三相状態では、相電流のベクトル和はほぼゼロになります。漏れや地絡が発生すると、不均衡が生じ、測定可能なゼロ相電流が発生します。

提供されている製品情報によると、シファゼロ シーケンス CT はトロイダル コアと二次巻線を使用しており、地絡保護、漏れ電流検出、絶縁監視、リレー保護などのアプリケーション向けに設計されています。この製品は、50 Hz の電力システムおよびさまざまな中性点構成に適しています。

ゼロシーケンス CT 変流器ドーナツ タイプをお探しの場合は、モデルを選択する前に電気原理と物理的構造の両方を理解することが重要です。

ドーナツ タイプ ゼロ シーケンス CT はどのように機能しますか?

動作原理は、CT 開口部を通過する導体の磁気バランスに基づいています。健全な三相回路では、通常、電流は互いに平衡しているため、トロイダルコア内の磁束は非常に小さいままです。

絶縁不良や漏電が発生すると、電流の一部が意図しない経路でアースに流れます。したがって、電流バランスが崩れます。結果として生じる残留磁束は、保護リレー、監視機器、またはその他の制御機器に送信される可能性のある二次信号を誘導します。

簡略化された検出プロセスは次のように理解できます。

1. 相導体はトロイダル CT コアを通過します。
2. CT は結合された磁場を継続的に感知します。
3. 電流の不均衡によりゼロシーケンス電流が生成されます。
4. 二次巻線は、対応する電気信号を生成します。
5. 保護システムは信号を評価します。
6. 事前に設定された保護しきい値を超えると、リレーはアラームまたは回路遮断を開始する可能性があります。

この構成により、個々の導体ごとに従来の CT を必要とせずに、比較的小さな残留電流を検出する実用的な方法が提供されます。

主要な構造上の特徴は何ですか?

ドーナツ型ゼロシーケンス CT の性能は、磁気コア、巻線、絶縁システム、エンクロージャ、製造精度に大きく依存します。 XiFa は、自社製品に次のような特徴があると述べています。無酸素銅エナメル線巻線用、磁心用高透磁率珪素鋼板。これらの材料の選択は、導電性、機械的強度、および小さなゼロシーケンス電流に対する感度をサポートすることを目的としています。

トロイダル磁気コア

円形コアは導体の周囲に閉磁路を形成します。高い透磁率により、CT は比較的小さな残留電流に効果的に応答できます。

二次巻線

二次巻線は、検出された磁束を保護および監視装置に使用できる電気信号に変換します。巻線の品質は、信号の一貫性と長期的な信頼性に直接影響します。

絶縁と封止

製品構造には、エポキシ樹脂またはシリコーンゴムのハウジングが組み込まれている場合があります。このような保護は、配電環境において特に重要である、湿気や環境汚染に対する耐性を向上させるのに役立ちます。

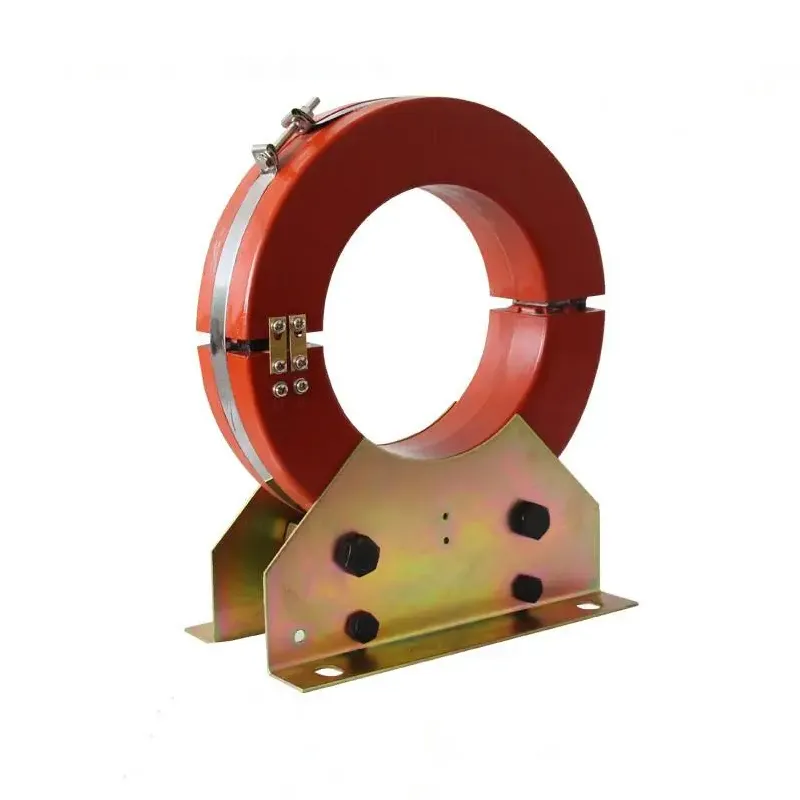

ソリッドコアとスプリットコアのオプション

インストール要件は異なる場合があります。ソリッドコア設計では、通常、接続前にケーブルを CT に通す必要がありますが、スプリットコア構成は、既存の導体の切断が望ましくない改造プロジェクトに役立ちます。

購入者はどのような技術仕様を考慮する必要がありますか?

CT の選択は、物理的な直径だけに依存してはいけません。電気的互換性、リレー要件、導体の配置、設置条件をすべて合わせて評価する必要があります。

メーカーが公開した仕様には、Φ80、Φ100、Φ120、Φ150、Φ180、Φ220、Φ240バージョンを含む複数のLXKモデルがリストされており、リレー、接続、スケール値、一次電流の組み合わせが異なります。購入者は注文する前に製造元に正確な構成を確認する必要があります。

ゼロシーケンス CT はどこで一般的に使用されますか?

このタイプの CT は、残留電流を検出できるため、幅広い電気保護用途で役立ちます。漏電や地絡の早期検出が重要な保護システムに統合できます。

• 地絡保護:アースへの故障に関連する残留電流を検出します。
• 漏れ電流の監視:異常な電流経路の特定に役立ちます。
• 絶縁監視:劣化した絶縁状態の特定をサポートします。
• 配電システム:保護リレーの残留電流情報を提供します。
• スマートグリッド:インテリジェントな監視および保護システムに統合できます。
• 産業用機器:継続的な障害検出が必要な電気機器の監視に役立ちます。
• 電気ネットワークの構築:電気の安全性と配電保護をサポートします。
• 鉄道輸送システム:特殊な電気監視システムに組み込むことができます。

シファ は、ゼロ シーケンス CT 製品の応用分野として、特にスマート グリッド、鉄道交通、建物電気システム、産業機器監視を特定しています。

適切なゼロ シーケンス CT を選択するにはどうすればよいですか?

調達チームにとって、適切なモデルの選択には、単に利用可能な最大のコアを選択するだけでは不十分です。体系的な評価により、互換性の問題が軽減され、インストール効率が向上します。

1. ケーブルの配置を確認してください。CT開口部を通過する導体の数と配置を確認します。
2. 必要な絞りを測定します。内径が既存のケーブルに十分なクリアランスを提供することを確認してください。
3. 保護リレーを確認してください。CTの出力とリレーの特性が適合している必要があります。
4. 電気系統を確認してください。周波数、中性点構成、接地方法、その他のシステム要件を確認してください。
5. 設置環境を評価してください。湿気、汚染、温度、利用可能な設置スペースは、適切な構造に影響を与える可能性があります。
6. 改修要件を考慮してください。既存のケーブルを簡単に切断できない場合、分割コア設計により利便性が向上します。
7. メーカーの品質を確認してください。一括調達する前に、コア材料、巻線材料、絶縁体、テスト手順、製造の一貫性を考慮する必要があります。

中国のメーカーまたはサプライヤーから調達する海外の購入者の場合、購入前に技術文書とモデルの確認を取得する必要があります。これは、CT が大規模な保護システムに統合される場合に特に重要です。

主な利点は何ですか?

ドーナツ タイプのゼロ シーケンス CT を適切に選択すると、電気保護システムにいくつかの実用的な利点がもたらされます。

• 高感度:適切な磁気コアは、小さな残留電流の検出に役立ちます。
• コンパクトな構造:トロイダル構成は、既存の導体の周りに効率的に適合できます。
• 非侵入型センシング:電流検出は、一次巻線を回路と直列に配置することなく実現されます。
• 保護の統合:二次信号は保護リレーや監視装置に接続できます。
• 柔軟な設置:利用可能な構築オプションは、さまざまな設置シナリオに対応できます。
• 幅広い応用範囲:産業、商業、インフラ、配電環境に適しています。

シファ の製品設計は、トロイダル コアと二次巻線および保護ハウジングを組み合わせたもので、記載されている材料の選択は導電性、機械的強度、磁気感度を重視しています。

零相CT変流器ドーナツ形についてのFAQ

ゼロシーケンスCT変流器ドーナツタイプは何に使用されますか?

これは主に、地絡、漏れ電流、絶縁問題によって引き起こされるゼロシーケンスまたは残留電流を検出するために使用されます。結果として得られる信号は、保護リレーや監視装置に供給できます。

ドーナツ型CTはどのようにして地絡を検出するのでしょうか？

導体はトロイダルコアを通過します。バランスのとれた状態では、磁気の影響はほとんど相殺されます。地絡により不均衡が生じ、残留磁束が発生し、CT が二次電気信号に変換します。

どのようなコア サイズが利用可能ですか?

参照されたXiFa製品情報には、Φ80、Φ100、Φ120、Φ150、Φ180、Φ220、およびΦ240構成のLXKモデルがリストされています。正確な仕様は、選択したモデルと保護アプリケーションに従って確認する必要があります。

ゼロシーケンス CT は改造プロジェクトに使用できますか?

はい。ソリッドコア構造とスプリットコア構造は、さまざまな設置要件に対応します。分割コア設計は、設置中に既存のケーブルを切断できない場合に有利です。

見積もりを依頼するときは何を提供すればよいですか?

調達チームは、理想的には、必要なコア口径、システム周波数、導体配置、リレーモデル、接続方法、一次電流要件、設置環境、数量を提供する必要があります。これらの詳細を提供すると、中国のメーカーまたはサプライヤーが互換性のある構成をより効率的に推奨するのに役立ちます。

結論

A 零相CT変流器 ドーナツ形は、残留電流検出に重点を置いた実用的なアプローチを提供し、地絡保護、漏電監視、絶縁監視、インテリジェントな電気保護に価値をもたらします。トロイダルコア、二次巻線、絶縁構造、設置構成はすべてシステム性能に影響を与えます。 XiFaが公開した製品情報では、高透磁率シリコン鋼、無酸素銅エナメル線、複数のLXKコアサイズ、50 Hz電源システムとの互換性が強調されています。

信頼できるものを調達している場合零相CT変流器 ドーナツ形新しい配電プロジェクト、保護システム、または改造アプリケーションの場合、お問い合わせシファ で技術要件、モデルの選択、お見積りについてご相談ください。事前にシステムパラメータを提供すると、製品のマッチングと調達を迅速化できます。
