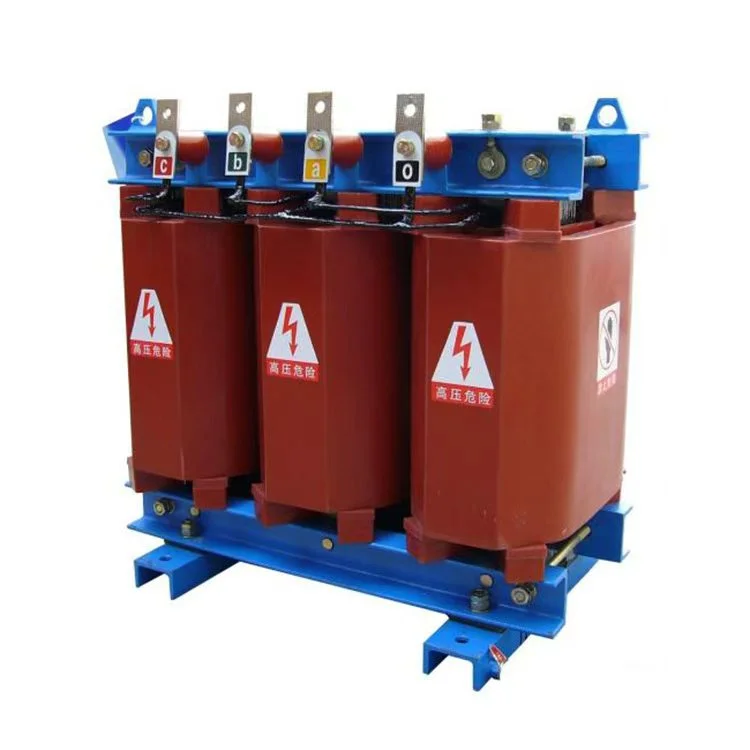

SCB10 3500kVA 11kV 415V 乾式変圧器

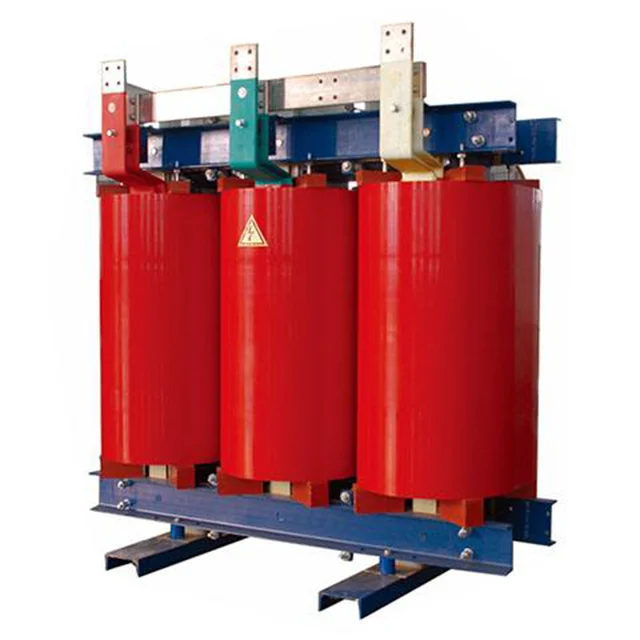

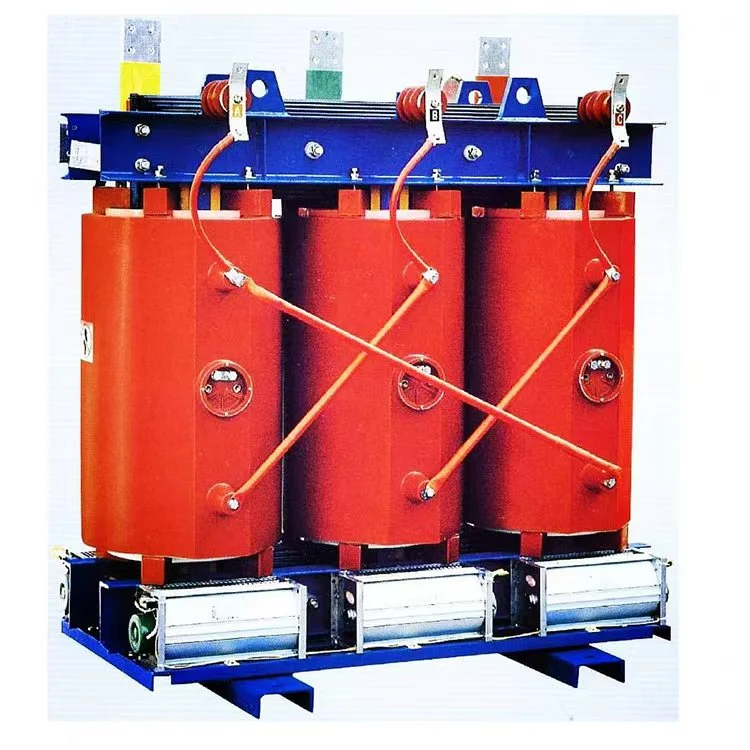

SCB10 3500kVA 11kV 415V 乾式変圧器は、要求の厳しい環境で信頼性の高い配電用に設計された高性能鋳造樹脂変圧器です。定格容量 3500kVA、一次電圧 11kV、二次電圧 415V を備えたこの変圧器は、優れた電気的安全性、メンテナンスの手間がかからず、優れた熱性能を備えています。

お問い合わせを送信

製品説明

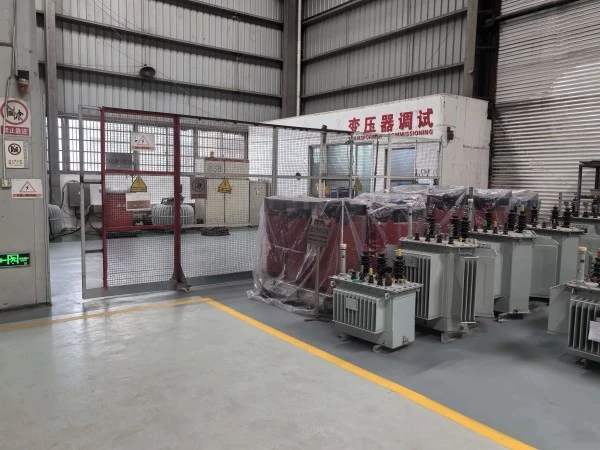

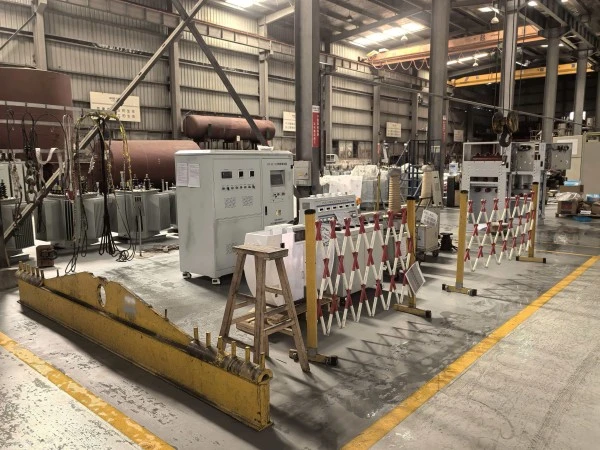

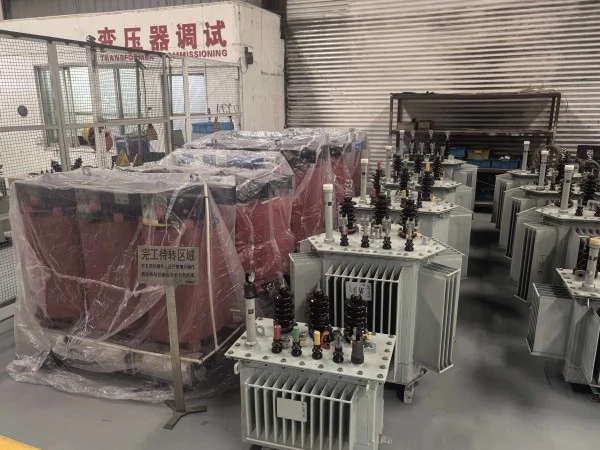

温州西発電器有限公司は油入変圧器と乾式変圧器の専門メーカーとして、調達から製造、最終製品検査までを網羅する厳格な生産プロセスを確立しています。当社の工場では、工場受け入れテストはサンプリング手順ではなく、すべての単一変圧器に対する必須の全数検査です。試験は、校正済みの高精度試験装置を使用し、最新の国内および国際規格に従って実施されます。電圧比、インピーダンス、損失、絶縁強度などの変圧器の主要な電気パラメータが項目ごとに検証されます。すべての試験項目を例外なくパスした製品のみが許可されます。この厳格な試験システムは、「当社が提供するすべての変圧器は信頼できるものである」という約束に対する当社の技術的保証です。

SCB10 3500kVA 11kV 415V 乾式変圧器の製造工程

I.コア製造業

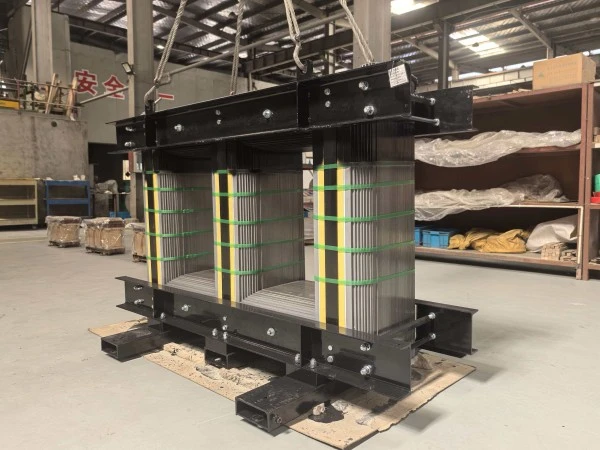

コアは電磁誘導の中枢経路であり、その製造精度はトランスの性能に直接影響します。

1.切断と打ち抜き：高品質のシリコン鋼ストリップを縦方向と横方向に切断して、必要な幅と長さのシートにします。良好な透磁率を維持するには、カットエッジのバリが最小限であり、高い寸法精度が必要です。

2.パンチングとスタッキング：切断されたシリコン鋼シートはパンチングされ（例えば、穴が開けられます）、その後、図面に従って層ごとに積み重ねられ、完全な多段階のコアレッグが形成されます。

3.絶縁シーリング: 積み重ねた後、絶縁と錆からの保護のために、コアの端と表面にエポキシ樹脂をブラシで塗るかシールします。

II.コイル製造

これは、SCB10 3500kVA 11kV 415V 乾式変圧器の最も複雑かつ重要な部分です

生産。目標は、電圧と電流を運ぶ巻線を作成し、それらをエポキシ樹脂で封止して固体の絶縁構造にすることです。

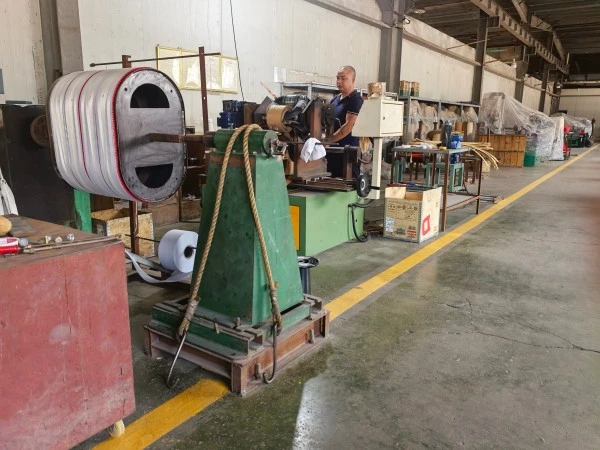

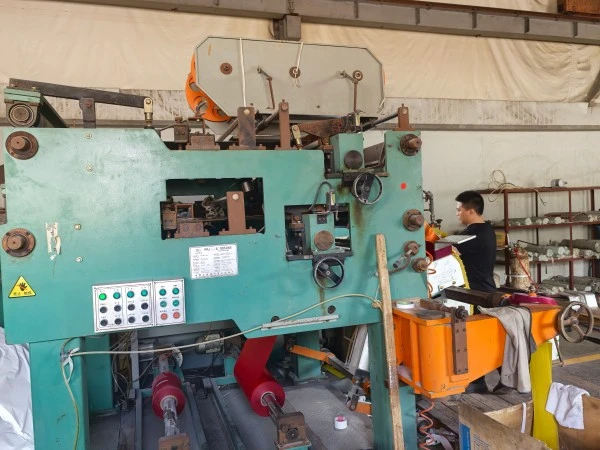

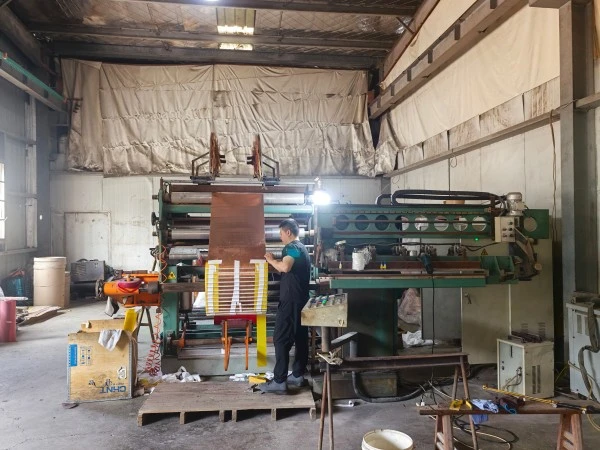

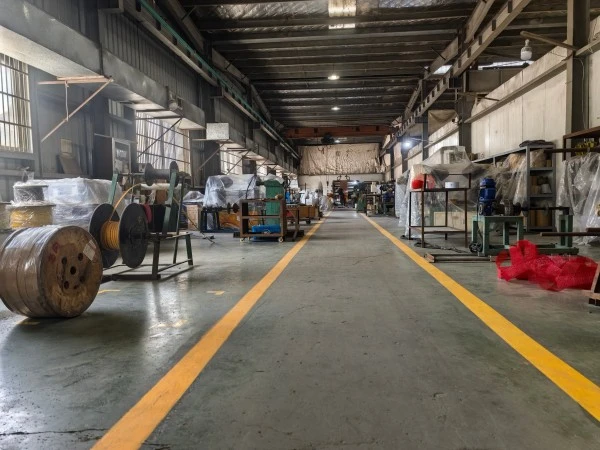

1.コイル巻線: 専用の巻線機で、銅箔または銅線がマンドレルに巻かれ、高電圧 (HV) 巻線と低電圧 (LV) 巻線が形成されます。巻線中、層間絶縁体、端部絶縁体、リード線が正確に配置されます。

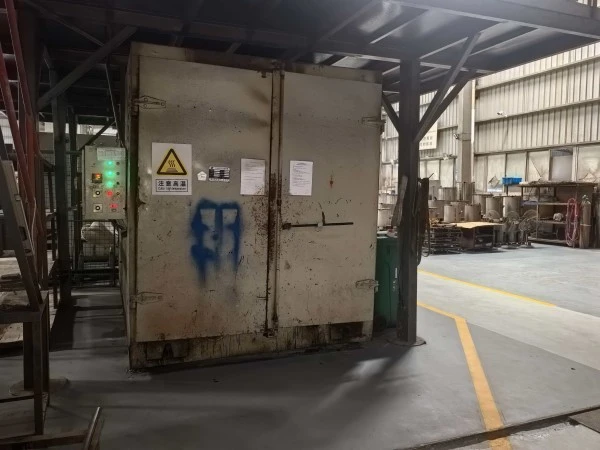

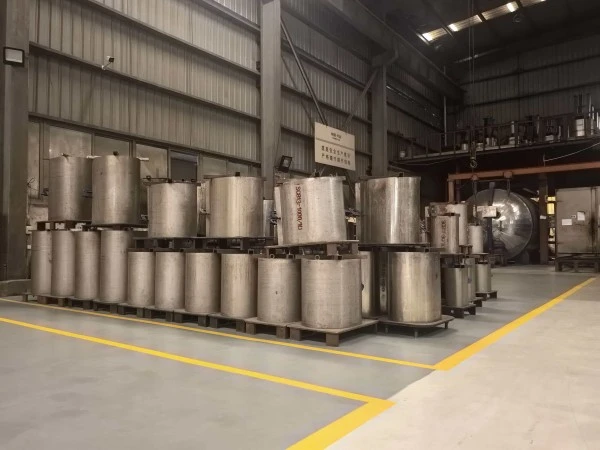

2.予備乾燥と成形: 巻かれたコイルは洗浄され、鋳型に配置されます。次に、アセンブリは予備乾燥のためにオーブンに送られます。このステップは非常に重要です。水分が残留すると鋳造後にエアポケットが発生し、絶縁性能が著しく損なわれるため、コイルから水分を完全に除去する必要があります。

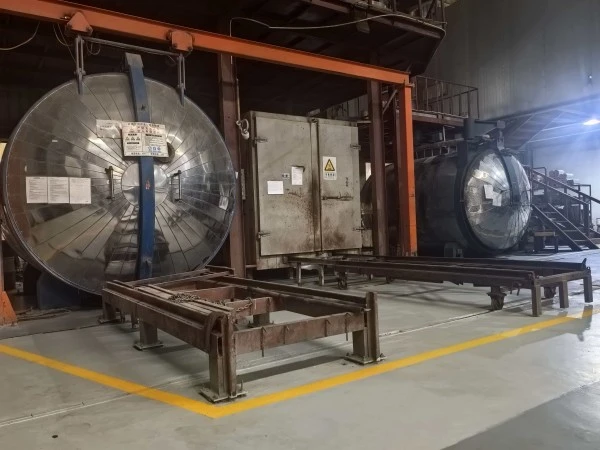

3.真空鋳造: これは製品寿命を決定する中心的なプロセスです。金型内の乾燥したコイルは真空鋳造タンクに置かれ、圧力が 100 Pa 未満になることもある高真空に引き込まれます。同時に、エポキシ樹脂、硬化剤、充填剤（シリカ粉末など）の正確な混合物がブレンドされ、脱気されます。真空下で、混合物が金型に注がれ、すべてのコイルの隙間に混合物が浸透し、最終製品に気泡が入らないようにします。

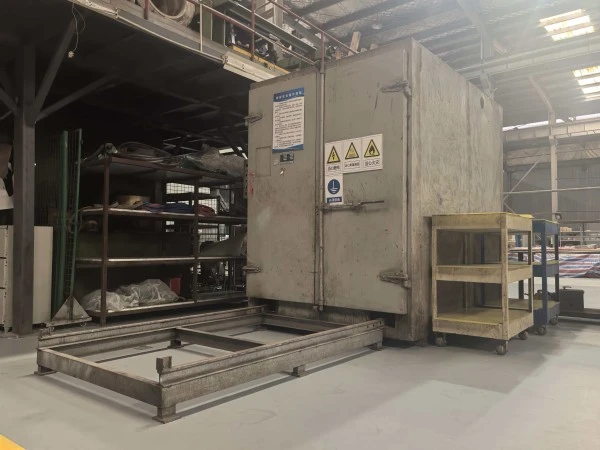

4.高温硬化: 鋳造後、型を硬化オーブンに入れて高温硬化させます。通常は、多段階の温度上昇（例: 75°C から 135°C まで段階的に）が使用されます。これにより、エポキシ樹脂が化学的に完全に反応し、優れた絶縁特性を備えた硬くて耐熱性の固体塊が形成されます。

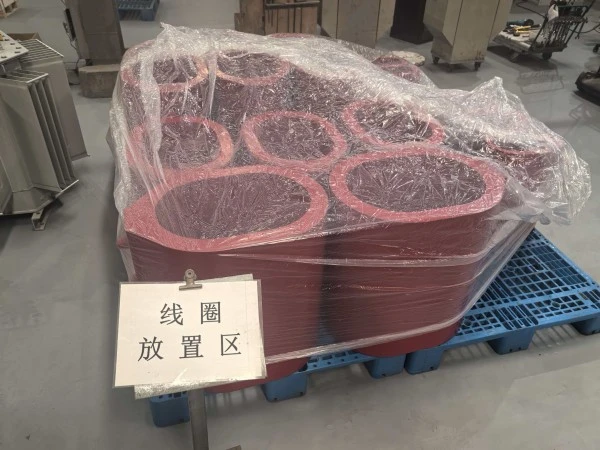

5.脱型と仕上げ: 硬化後、型を取り外します。コイルの表面は研磨、トリミング、面取りされ、滑らかな仕上げと正確な寸法が実現され、次の段階に備えられます。

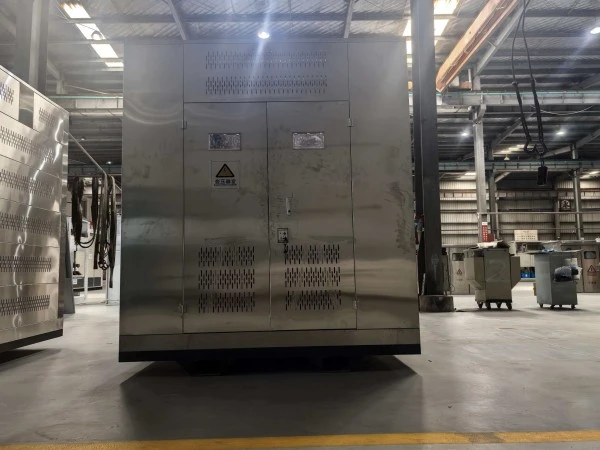

Scb10 3500kva 11kv 415v Dry Type Transformer

製品パラメータ:

名前	SCB10 3500kVA 11kV 415V 乾式変圧器
定格容量	3500kva
一次電圧	11KV
二次電圧	415V
断熱材	キャストレジン
ベクトルグループ	Dyn11 Yyn0
無負荷損失 (P0)	顧客の要求に基づいて
負荷損失 (Pk) @ 120°C	顧客の要求に基づいて
インピーダンス電圧 (英国)	8%
絶縁クラス	クラスFまたはH
冷却方法	オナフオナフ
部分放電	10個未満
