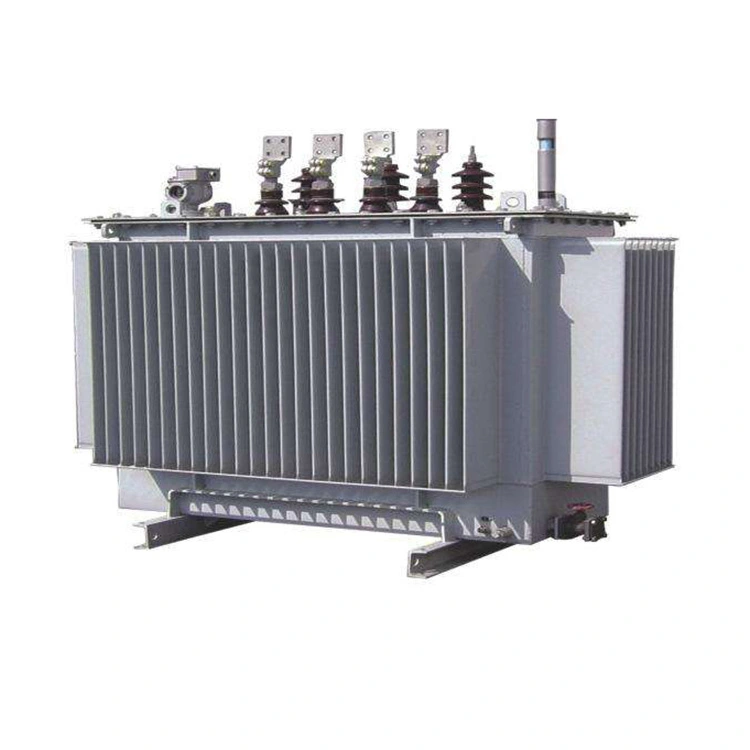

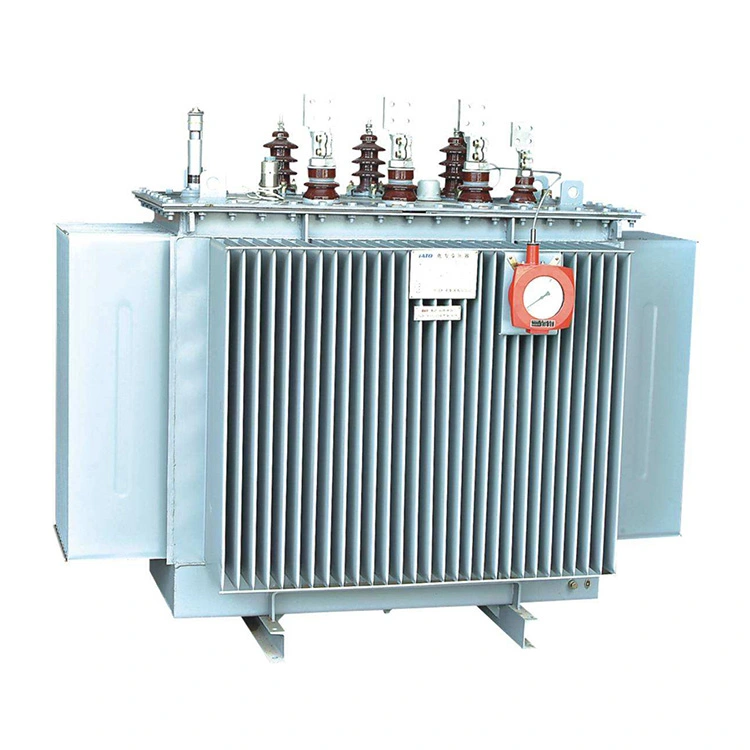

負荷タップで 11kv 1000 Kva 電源変圧器を変更

負荷タップ変更電源変圧器の 11kv 1000 kva のコアはすべて、高品質の方向性冷間圧延ケイ素鋼板を使用しています。構造は完全に傾斜した穴のない構造で、コアは3つまたは5つの縫い目を持つ多段の階段状です。空気損失が少なく騒音も少ない。圧延コアは特別な装置を使用して継ぎ目なしで直接圧延されるため、磁気抵抗が低減され、空気損失が低くなります。

巻線には高品質の銅線が使用されています。これらは、無酸素銅ロッドまたは銅コイルを引き抜くことによって作られます。その形状には、円筒形、新スパイラル形、分割形などがあり、11kv 1000 kva 負荷タップ切替電源変圧器が十分な電気的強度、機械的強度、放熱容量を確保しています。

オイルタンクは高品質の鋼板を溶接して作られています。放熱コンポーネントには、チップ型ヒートシンク、拡張ヒートシンク、または波形オイルタンクが使用されます。オイルタンクは工場で確実な密閉試験を実施。内面と外面を酸洗浄してリン酸塩処理した後、11kv 1000 kva 負荷タップ変更電源変圧器は、耐食性とエレガントさを兼ね備えた 3 つのベースと 1 つの表面コーティングで塗装されます。

技術仕様:

Q:11kv 1000kvaの負荷タップ切替電源変圧器のコアに珪素鋼板が使われているのはなぜですか?

A: 一般的な変圧器のコアは通常、珪素鋼板で作られています。ケイ素鋼は、ケイ素を含む鋼の一種で、ケイ素含有量は 0.8% ～ 4.8% です。変圧器のコアに珪素鋼を使用しているのは、珪素鋼自体が磁性の高い材料であるためです。コイルに通電すると大きな磁気誘導強度が発生するため、変圧器の体積が小さくなります。

実際には、11kv 1000 kva の負荷タップ切り替え電源変圧器は交流条件で動作することがわかっています。電力損失はコイルの抵抗で発生するだけでなく、交流電磁気の影響により鉄心でも発生します。鉄心の電力損失は通常「鉄損」と呼ばれ、その原因は「ヒステリシス損」と「渦電流損」の2つです。

ヒステリシス損とは、ヒステリシス現象により着磁時にコアで発生する鉄損のことです。この損失の大きさは、材料の磁気ヒステリシス ループによって囲まれる面積に比例します。ケイ素鋼は磁気ヒステリシスループが狭いため、トランスのコアとして使用するとヒステリシス損失が少なくなり、発熱度が大幅に低減されます。

一方、ケイ素元素の存在により、ケイ素鋼は鉄心材料の抵抗率を大幅に増加させることができ、鉄心内の交流磁場によって発生する誘導渦電流を効果的に抑制し、渦電流損失を大幅に低減します。

珪素鋼板の積層および積層構造と、独自の低損失特性を組み合わせることで、負荷タップ切り替え時の 11kv 1000 kva 電源変圧器鉄心の電源周波数 AC 条件下での温度上昇が低くなり、より多くのエネルギー効率と安定した動作が可能になります。
