22kv 電力変圧器 1000kva 油浸

温州西発電力設備有限公司は変圧器の生産に特化した供給工場であり、長年にわたり変圧器の生産および貿易事業に深く従事してきました。 22kv 電源変圧器 1000kva 油浸設計は、高品質のケイ素鋼板とコアを使用しており、損失が少なく、性能がより安定しています。国際規格に完全に準拠しています。同時に、当社はカスタマイズされたソリューションを提供し、工場からの直接供給により価格面で大きなメリットをもたらします。

お問い合わせを送信

製品説明

22kv 電力変圧器 1000kva 油浸のコアは、高磁気吸収性の粒子配向冷間圧延フェライト磁気コアで作られています。コアは積層コアの全傾斜ジョイント構造です。コアコラムは多段階の階段状の円形断面を有し、ヨークとコアは同じ断面積を有します。

22kv 電源変圧器 1000kva 油浸式には、波状の壁で構成される油浸式オイルタンクがあります。内側は防塵塗料でコーティングされており、塗膜が丈夫です。波状ヒートシンクは冷却効果があり、その強靱性により環境温度規制による変圧器油の重量変化を吸収します。

したがって、密閉型変圧器には油溜めがなく、変圧器全体の相対高さが低くなります。 22kv 電力変圧器 1000kva 油浸漬包装の際、真空油充填処理技術を採用し、変圧器内の水分を完全に除去し、変圧器油が空気に触れることはありません。

これにより、水や酸素が変圧器に侵入し、変圧器の絶縁が継続的に劣化するのを効果的に防ぎます。変圧器油は劣化する可能性があるため、定期的に油サンプル検査を行う必要はありません。

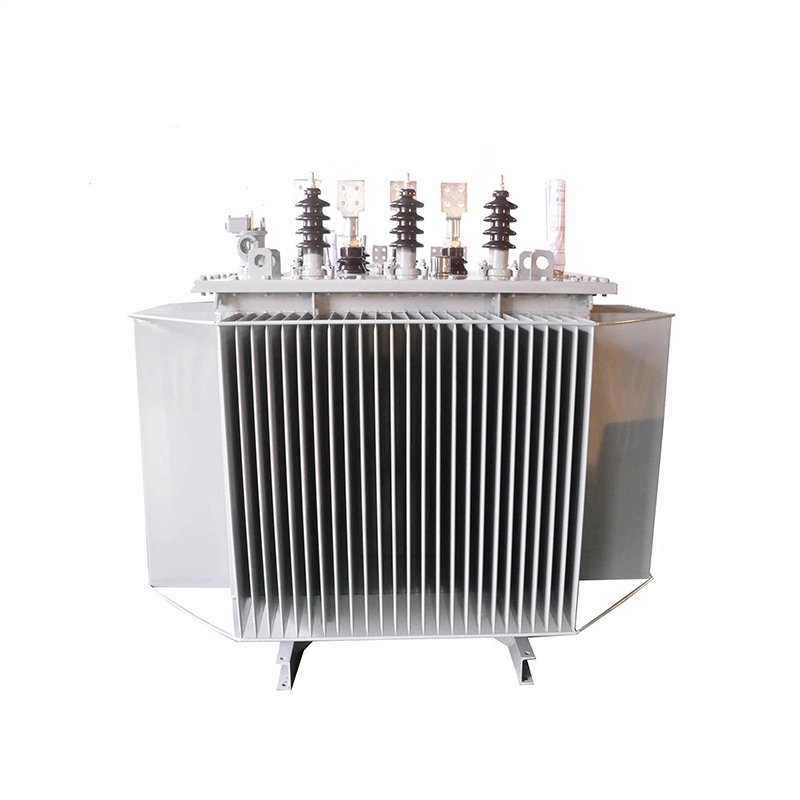

22kv Power Transformer 1000kva Oil Immersed

22kv 電源変圧器 1000kva 油浸技術パラメータ:

定格電力定格:	1000kva
一次電圧:	22kv
二次電圧:	0.4kv
フェーズ数:	3相
絶縁温度グレード:	クラス A (105 °C) / クラス F (155 °C) をオプションで選択可能
ポ	≤1150W
PK 75°C	≤9200W
障害インピーダンス	5%

22kv 電力変圧器 1000kva 油浸漬の鉄心が接地されているのはなぜですか?

電源変圧器が正常に動作している場合、鉄心には信頼できる接地点が必要です。接地しないと、鉄心とアース間の浮遊電圧により、鉄心とアース間で断続的な絶縁破壊放電が発生します。鉄心に一点接地を行えば、鉄心に浮遊電位が形成される可能性はなくなります。しかし、鉄心の接地点が複数ある場合、鉄心の不均一な電位により接地点間に循環電流が形成され、鉄心の複数の接地点で過熱が発生します。これにより、鉄心が短絡する多点地絡が発生し、鉄損が増加して変圧器の性能と正常な動作に重大な影響を及ぼし、さらには激しいガスの作用によりトリップを引き起こす可能性があります。

局所的な鉄心が焼けて溶けると、鉄片間の短絡が発生し、鉄損が増加し、変圧器の性能と正常な動作に重大な影響を与えるため、修理のために鉄心の珪素鋼板を交換する必要があります。したがって、22kv 電源変圧器 1000kva 油浸漬には複数の接地点を設けることはできません。接地点は 1 つだけ持つことができ、また持つ必要があります。
