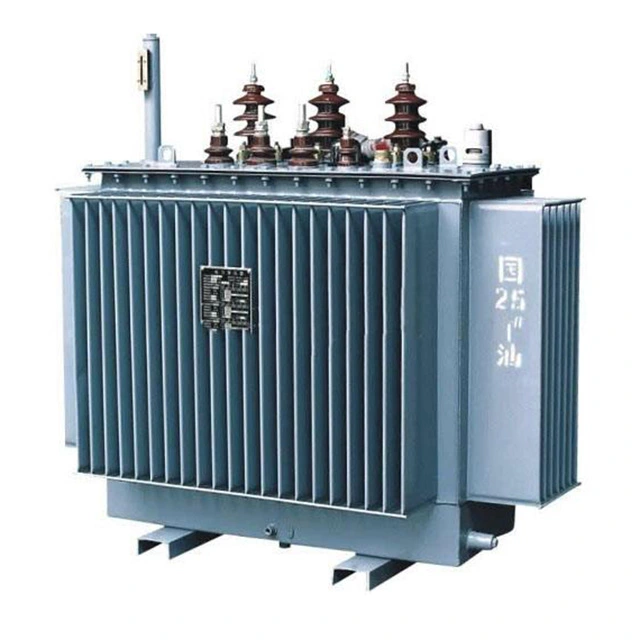

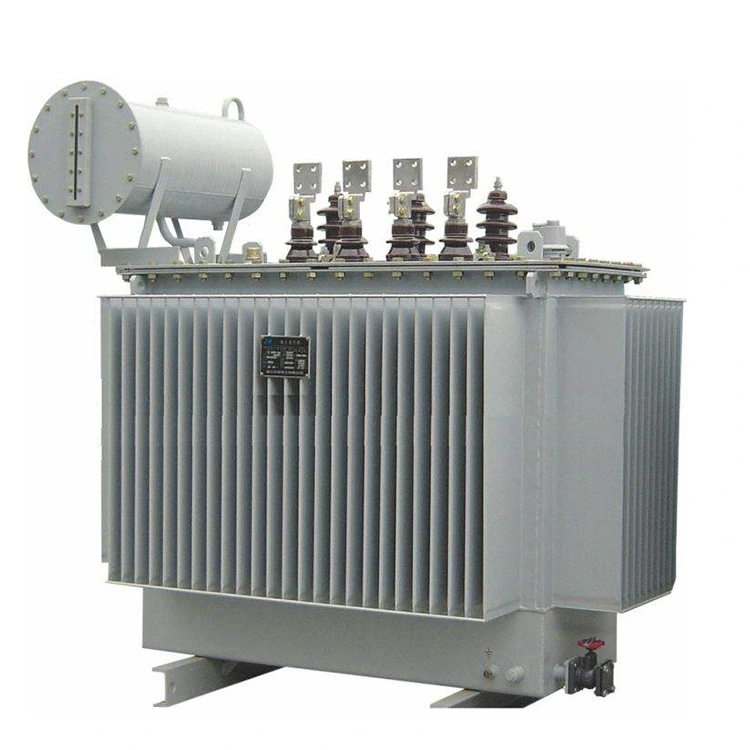

電気三相 10kv 400kva 変圧器

電気三相 10kv 400kva 電力変圧器は、主にコア、巻線、オイルタンク、冷却装置、保護装置などのコンポーネントで構成されています。コアはすべてコアタイプの構造を採用しており、通常、コアタイプの構造ではオーバーラップアセンブリプロセスが使用されます。巻線は、三相電源変圧器の回路部分です。

三相 10kv 400kva 電力変圧器の高電圧および低電圧ブッシングは、導体を含む磁器絶縁チューブです。変圧器の一次巻線と二次巻線の接続端と引き出し端の固定と絶縁に使用されます。

オイルタンクはタンク本体、タンクカバー、放熱装置、オイル排出弁から構成されます。その主な機能は、トランスを全体に統合し、放熱を提供することです。中には巻線、コア、トランスオイルが入っています。

三相 10kv 400kva 変圧器の油は、循環冷却と放熱の機能だけでなく、断熱効果もあります。巻線とタンク本体 (タンク壁およびタンク底部) の間には一定の距離があり、タンク内のオイルの絶縁層によって隔離されています。

防爆パイプ。その機能は燃料タンク内の爆発事故を防ぐことです。タップチェンジャーは、変圧器の巻線の巻き数を変更して、変圧器の出力電圧を調整するために使用されます。 3 相 10kv 400kva 変圧器による電圧調整の方法は、巻線の 1 つにタップを設定し、巻線の一部の巻線を削除または追加することで巻数を変更し、電圧比を変更するという目的を達成することです。

技術パラメータ:

Q:三相 10kv 400kva 電源変圧器のコアはどのように熱を放散しますか?

A:変圧器は通常動作時に鉄損によりコアが発熱します。コアの重量と体積が大きいほど、より多くの熱が発生します。変圧器の油温が 95 度を超えると劣化が進みやすくなりますので、コアの表面温度はできるだけこの温度以下に保つ必要があります。これには、コアの熱を素早く放散するためのコアの放熱構造が必要です。放熱構造は主にコアの放熱面積を増やすことを目的としています。コアの放熱には、主にコアのオイルチャネル放熱とエアチャネル放熱が含まれます。

大容量の油入変圧器では、放熱効果を高めるためにコアの積層間に油路が設定されることがよくあります。オイルチャンネルは珪素鋼板に対して平行なタイプと垂直なタイプがあります。 後者の配置の方が放熱効果は高くなりますが、構造がより複雑になります。

乾式変圧器では、コアは空冷されます。炉心温度が許容値を超えないようにするため、鉄心の柱やヨークに空気通路が設けられることが多い。
