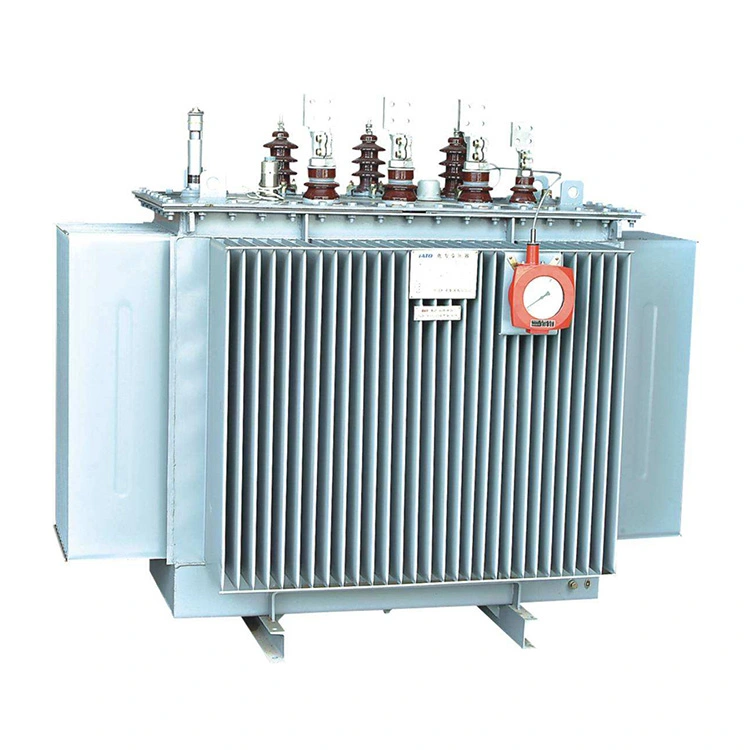

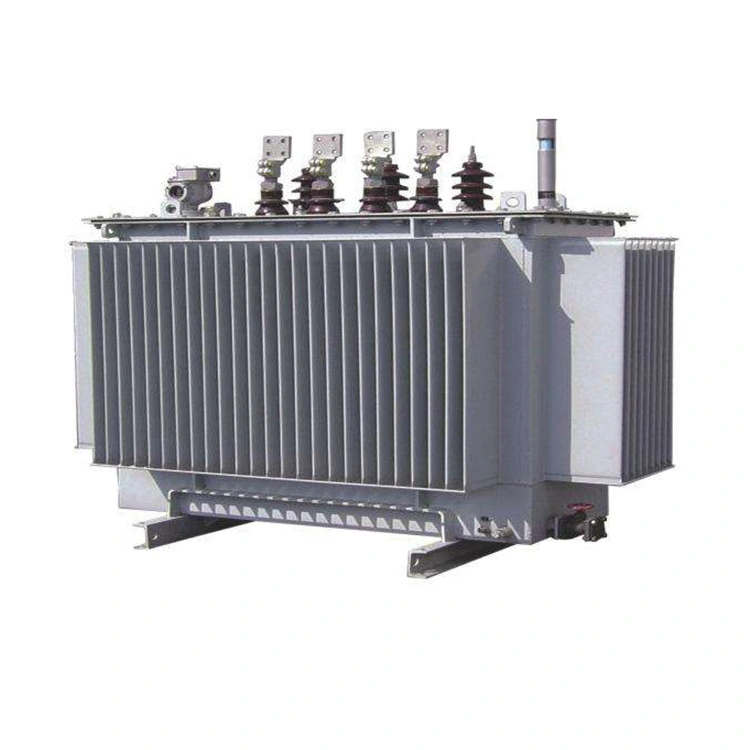

10kv 1600kva 油入変圧器

10kv 1600kva 油浸変圧器のコアは、高品質の冷間圧延ケイ素鋼板を積み重ねて作られています。これにより、無負荷損失と無負荷電流が大幅に減少します。コアは緊密性を確保し、騒音を最小限に抑えるために一緒に結合されています。高電圧巻線と低電圧巻線は両方とも無酸素銅で巻かれています。低圧巻線は二重螺旋または四重螺旋構造を採用し、高圧巻線は多層円筒構造を採用します。

10kv 1600kva 油浸電源変圧器リンケージには Dyn11 テクノロジーが採用されており、電力網への高調波の影響を軽減し、電源品質を向上させます。完全密閉構造を採用しており、寿命が長くなります。

10kv 1600kva 油入変圧器はメンテナンスフリーで、実際に測定されたノイズは標準よりも低くなります。通常の油入変圧器とは異なり、完全密閉型変圧器は油タンクを必要としません。オイルタンク内の波板の弾性により、オイル量の変化を自動調整・補償します。

技術パラメータ:

10kv 1600kva油入変圧器の特長

1.芯材は厚さ0.18～0.3mmの方向性珪素鋼板をプレス加工、せん断加工により積層して製造されており、安定性が良好です。

2.コイルは純銅製です。高電圧回路には、ポリイミドエナメル線が使用されます。一方、低電圧回路の場合は、耐短絡性能を向上させるために無酸素銅線または銅箔が採用されます。

3.「『Dyn11』接続記号を使用すると、高次高調波の影響を回避できます。補償されていない負荷の影響に効果的に抵抗し、電源の品質が向上します。」

4. 10kv 1600kva 油浸電源変圧器は、真空注油を使用してコアから気泡を除去し、絶縁性能の安定性を確保します。

5.変圧器は工場出荷前に厳格な検査を受け、IECおよびISO規格に完全に準拠しています。

全密閉油入変圧器は、通常の油入変圧器とは製造工程や構造が異なります。

(1) 完全密閉油入変圧器の本体は真空下で油で満たされており、絶縁材から水分と空気が完全に除去され、変圧器の長期の動作寿命が保証されます。

(2)全密閉型10kv 1600kva油入変圧器では、油タンクにコルゲート型タンクや折りたたみ式放熱装置を採用し、油溜まりを廃止しました。オイル量の変化はオイルタンクの弾性により補償されます。

完全密閉油入変圧器の本体は空気から隔離されているため、油と空気の接触がなく、絶縁体が湿気を帯びることがなく、劣化率が大幅に減少します。その結果、変圧器の信頼性と寿命が向上します。運用前の点検が不要なため、コストを削減できます。
