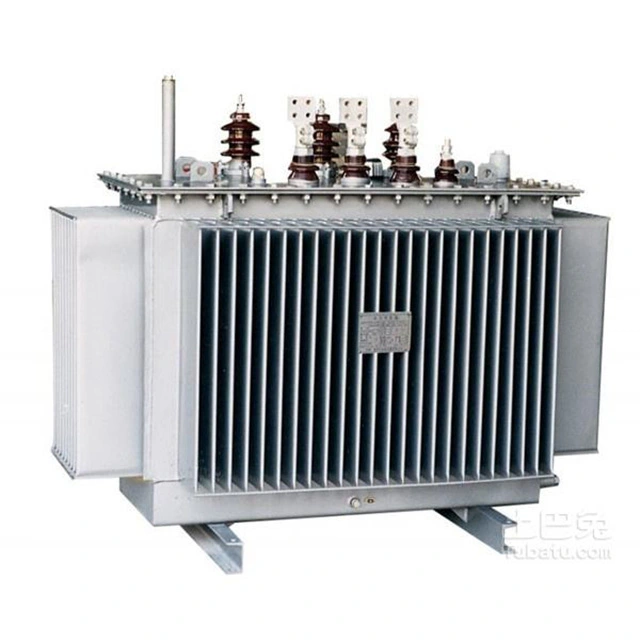

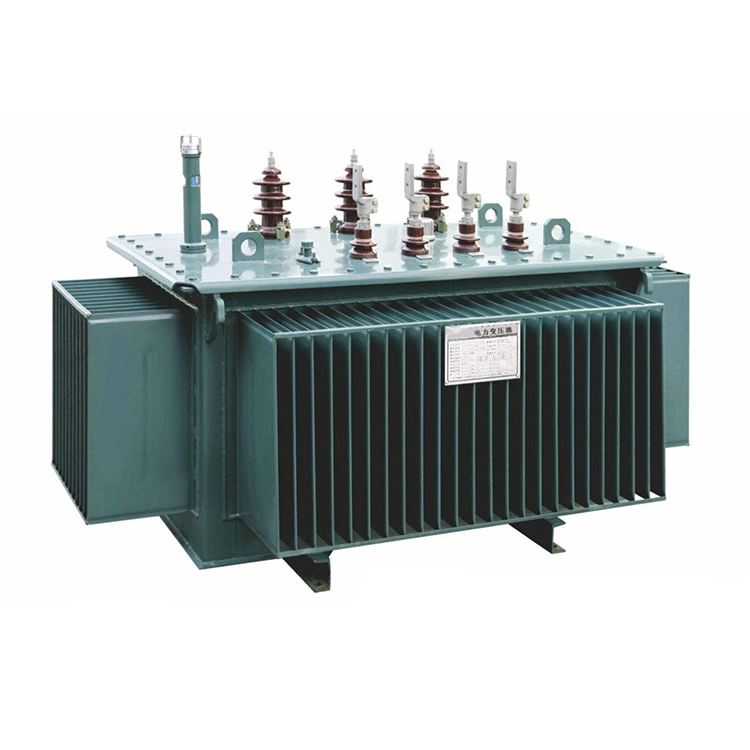

500kva配電変圧器

500kva 配電変圧器には、安全性を高める高度な絶縁技術という重要な利点があります。低騒音動作と最小限のメンテナンス要件。商業環境および産業環境で効率的に動作するように特別に設計されており、500kVA の容量を備えており、費用対効果と環境パフォーマンスの両方を提供します。

ユーザーは、コストと効率のバランスをとるためにアルミニウム巻線を選択するか、より優れた導電率、より低い損失、優れた耐熱性を得るために銅巻線を選択できます。

昇温温度は150℃、115℃、80℃から選択可能です。後者は、高い周囲温度または連続負荷の下で効率を向上させ、絶縁寿命を延長することができ、最大 220°C 以上のグレードの材料を使用できます。

500kva 配電変圧器のエンクロージャ タイプには、屋内の乾燥した環境に適した換気付き NEMA 1 エンクロージャ、屋外/湿気の多い環境に適した防雨カバー付きの NEMA 3R エンクロージャ、防塵、防湿、腐食性または危険な場所に適した完全密閉型エンクロージャが含まれます。

技術パラメータ:

珪素鋼板を板状に加工するのではなく、丸ごと芯として使ってみてはいかがでしょうか？

シート状のコアは鉄損のもう一つ「渦電流損」を低減できるためです。 500kva 配電変圧器が動作しているとき、コイルには交流が流れ、生成される磁束は自然に交流になります。この磁束の変化により鉄心に誘導電流が発生します。鉄心に発生する誘導電流は磁束に垂直な面内を円を描くように周回するため、渦電流と呼ばれます。渦電流損失も鉄心の発熱の原因となります。

渦電流損を低減するために、500kva配電変圧器の鉄心は相互に絶縁された珪素鋼板を積層して作られており、渦電流がより小さな断面積を通って狭くて細長い回路を流れるため、渦電流経路の抵抗が増加します。同時に、ケイ素鋼中のケイ素は材料の抵抗率を増加させ、渦電流を減らす役割も果たします。

500kva 配電変圧器コアの場合、一般に厚さ 0.35 mm の冷間圧延ケイ素鋼板が選択されます。必要なコアのサイズに応じて長尺シートにカットします。理論的には、渦電流を低減するには、珪素鋼板が薄く、重なる板幅が狭いほど効果が高くなります。これにより、渦電流損失が低減され、温度上昇が低減されるだけでなく、珪素鋼板の材料の節約にもつながります。

ただし、珪素鋼板の変圧器コアを製造する場合、この方法で鉄心を製造すると、作業時間が大幅に増加し、鉄心の有効断面積が減少するため、前述の有利な要因のみに基づいているわけではありません。したがって、珪素鋼板を使用して変圧器コアを作成する場合は、特定の状況を考慮し、メリットとデメリットを比較検討し、最適なサイズを選択する必要があります。
