11kv 433v 2500kva Scb10 乾式変圧器

温州西発電気設備有限公司が製造する 11kv 433v 2500kva scb10 乾式変圧器は、フィラー強化クラス F または H のエポキシ樹脂コンパウンドを使用しています。真空薄膜脱気により、高電圧コイルと低電圧コイルは真空と圧力下で薄層成型され、内表面と外表面はグラスファイバー形成メッシュで強化されています。この 11kv 433v 2500kva scb10 乾式変圧器は、高い機械的強度、高い電気的強度、高い熱耐久性を備えています。都市部の送電網改修に最適な製品であり、高層ビル、空港、発電所、商業センターなど、防火、防爆、防湿が必要な重要な場所に特に適しています。

お問い合わせを送信

製品説明

11kv 433v 2500kva scb10 乾式変圧器の故障は、内部故障と外部故障に分類できます。内部故障とは、巻線の相間短絡、単相巻線内のターン間短絡、巻線とコア間の短絡、巻線の断線による開回路など、タンクエンクロージャ内で発生する故障を指します。

外部故障とは、11kv 433v 2500kva scb10 乾式変圧器の外部ブッシング/リード線間のさまざまな相間短絡故障、およびタンクエンクロージャを通るブッシング絶縁体のフラッシュオーバーによって引き起こされる単相地絡故障を指します。

変圧器の故障は非常に有害な場合があります。特に内部故障時には、短絡電流によって発生する高温の電気アークが巻線の絶縁体やコアを焦げるだけでなく、変圧器油が熱分解して大量のガスが発生し、変圧器タンクの変形や爆発につながる可能性があります。したがって、故障が発生した場合は、変圧器を遮断してトリップする必要があります。

変圧器の異常状態には、主に過負荷、油面低下、外部短絡による過電流、動作中の油温度が高すぎる、巻線温度が高すぎる、変圧器圧力が高すぎる、冷却システムの故障などが含まれます。変圧器が異常な動作状態にある場合、警報信号を発する必要があります。

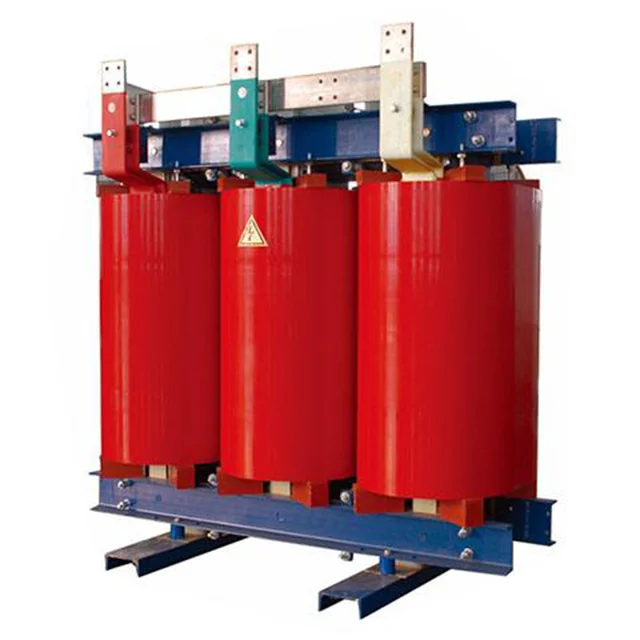

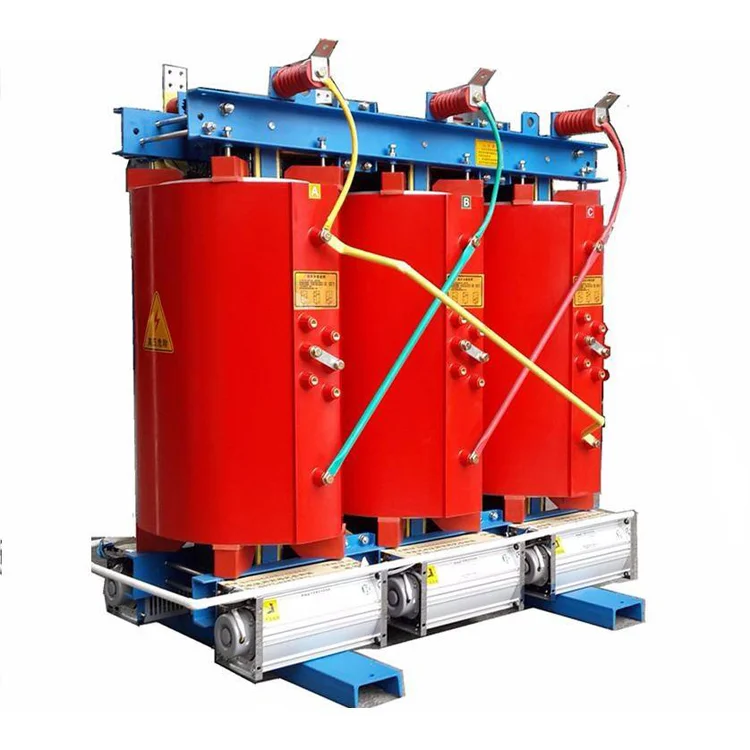

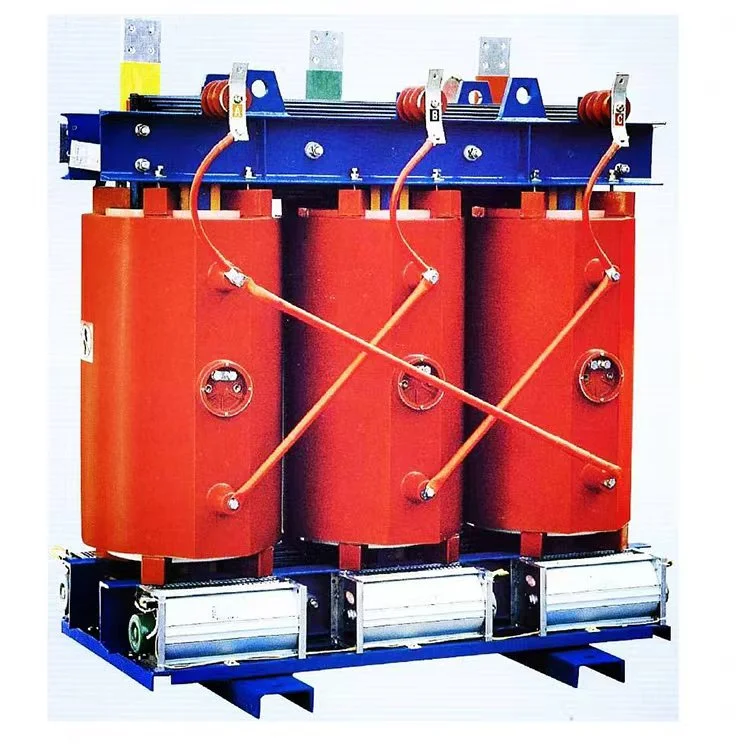

11kv 433v 2500kva Scb10 Dry Type Transformer

製品パラメータ:

名前	11kv 433v 2500kva scb10 乾式変圧器
定格容量	2500kva
一次電圧	11KV
二次電圧	0.4・0.415・kV
断熱材	キャストレジン
ベクトルグループ	Dyn11 Yyn0
無負荷損失 (P0)	3600W±15%
負荷損失 (Pk) @ 120°C	18800W±15%
インピーダンス電圧 (英国)	8%
絶縁クラス	クラスFまたはH
冷却方法	オナフオナフ
部分放電	10個未満
