13.8kv から 380v 配電変圧器 2500kva

13.8kv から 380v への配電変圧器 2500kva は、産業、新エネルギー、商業シナリオ向けの中核電力変換装置であり、油浸タイプ (S11 シリーズ) と乾式タイプ (SCB14 シリーズ) の 2 つの主流構成に分類できます。どちらも 2500 kVA 容量の要件を満たしており、13.8 kV 中高電圧を 380 V 低電圧に確実に降圧するように専門的に設計されており、厳格に遵守されています。国際基準と国内基準の両方に準拠し、安定した性能、高い安全性、長寿命を保証します。

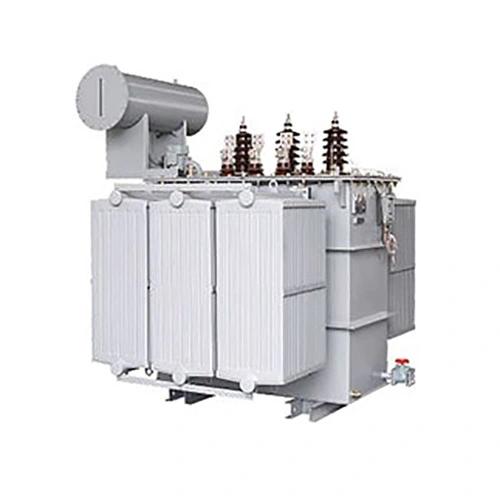

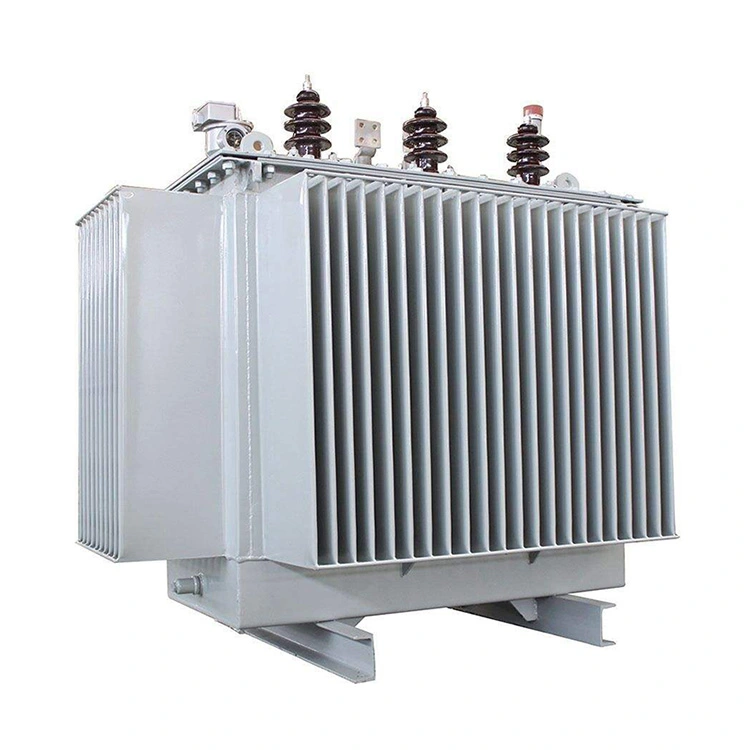

油入タイプの 13.8kv ～ 380v 配電変圧器 2500kva は、低コストで強力な過負荷容量を備えているため、鉱山、屋外変電所、大規模工業団地などの屋外重負荷シナリオに適しています。対照的に、乾式 13.8kv ～ 380v 配電変圧器 2500kva は、耐火性、防爆性、メンテナンス不要、エネルギー効率が高く、屋内および防爆の要件に適しています。実際の設置環境、現場の安全規制、プロジェクトの予算に合わせて、柔軟に適切なタイプをお選びいただけます。

技術仕様：

よくある質問：

Q: 13.8kv から 380v への配電変圧器 2500kva を油浸 (S11) と乾式 (SCB14) の間で選択するにはどうすればよいですか?

A:1.設置と設置環境

油浸 S11 は、屋外および屋外設置用に特別に設計されています。環境適応力が強く、高温、雨、塵、過酷な気候に耐えることができます。広い床面積を占有し、換気の良い独立したエリアが必要です。これは、遠隔の工業地帯、屋外変電所、鉱山現場、および野外配電プロジェクトに最適です。

乾式 SCB14 13.8kv ～ 380v 配電変圧器 2500kva は、配電室、工場の建物、商業施設、地下空間などの屋内設置に優先されます。コンパクトで占有面積が小さく、液漏れの心配がなく、隔離プールも不要です。都市部の高密度電源や狭い設置スペースにも適用可能です。

2. 安全性能

油入S11は冷却・絶縁媒体として変圧器油を採用しています。可燃性のオイルは火災や漏洩の危険性があるため、密閉された場所、混雑した場所、または防爆場所では使用できません。設置時には追加の防火および漏洩防止措置が必要です。

エポキシ樹脂注型構造の乾式タイプSCB14は、耐火性、難燃性、防爆性、無漏洩性を備えています。絶縁安全性が高く、燃焼の危険性が隠れておらず、屋内、公共建築物、化学工場、防爆作業場などの厳しい安全基準を完全に満たしています。

3. 運用と保守

13.8kv から 380v への配電変圧器 2500kva 油浸漬 S11 の定期メンテナンスが必要です。これには、オイルの品質、シール性能、オイル レベル、内部劣化の定期検査が含まれます。オイルのフィルタリングや交換は 1 ～ 2 年ごとに専門家による定期検査が必要となり、長期的なメンテナンスの負担が増大します。

乾式タイプのSCB14はほぼメンテナンスフリー設計です。絶縁油は必要なく、定期的に巻線の簡単なほこりを掃除するだけで十分です。複雑な日常点検が不要なため、人件費やメンテナンスコストが節約でき、無人発電所に適しています。

4. 耐荷重と放熱性

油入S11は変圧器油を循環させることにより放熱性に優れ、過負荷耐量に優れています。長期間の高負荷運転と短時間の過負荷影響に耐えることができるため、継続的な高負荷の産業生産ラインに最適です。

乾式タイプのSCB14は自然空冷または強制空冷です。過負荷限界は油浸式に比べて比較的低く、放熱効果は室内の換気条件の影響を受けやすいため、安定した従来の負荷動作に適しています。

5. コストとエネルギー効率

油入S11は大容量モデルの方が購入コストが比較的安くなります。ただし、無負荷損失と負荷損失がわずかに高く、長期的な消費電力が比較的高くなります。

乾式タイプのSCB14は調達コストが比較的高くなりますが、最適化された低損失設計とより高いエネルギー効率を備えています。日々の電力損失を削減し、長期稼働時の電気代を節約し、長期プロジェクトに優れた省エネ効果をもたらします。

13.8kv ～ 380v 配電変圧器 2500kva 最終的な選択の提案:

S11 油浸を選択: プロジェクトが屋外で、予算が限られていて、長期にわたる重荷重があり、無人のオープンサイトで、厳格な防火要件がない場合。

SCB14 乾式タイプをお選びください: 屋内、密集した場所、化学物質や可燃性の場所に設置され、高い安全基準、メンテナンスの必要性が低く、長期的な省エネ要件が求められる場合。
