10 Kv 500kva 柱上配電変圧器

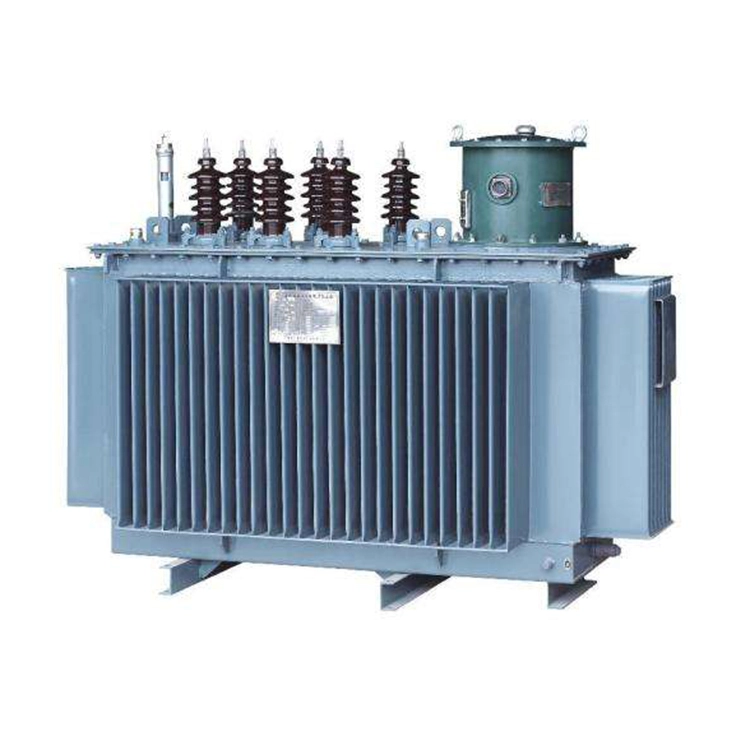

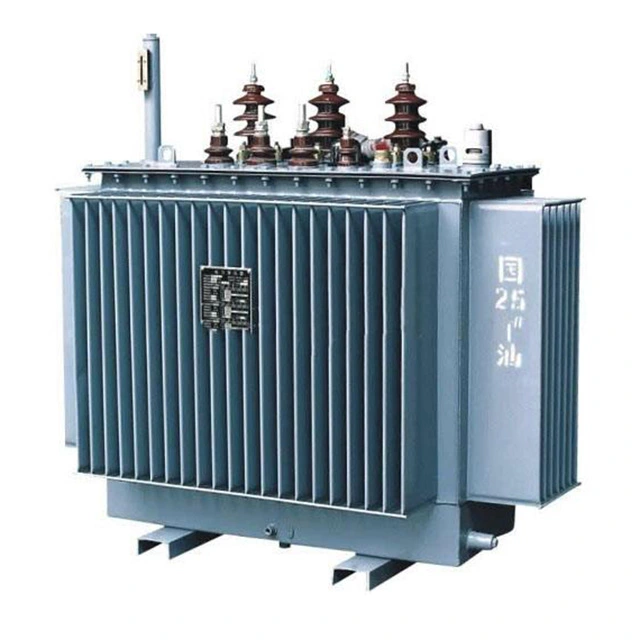

10 Kv 500kva 柱上配電変圧器は、住宅、商用、軽工業用配電用に 10 kV 中電圧を 400 V 低電圧 (線間) に降圧するために電柱に直接設置される三相油入屋外タイプ変圧器です。コンパクトな設計、完全密閉タンク、低損失、低ノイズ、最小限のメンテナンスが特徴で、IEC 60076 および GB/T 1094 規格に準拠しています。

耐久性と効率性を重視して設計された 10kV 500kVA 柱上配電変圧器は、コンパクトで省スペースな設計を採用しており、専用変電所の必要性がなくなり、土木建設と設置のコストが大幅に削減されます。完全に密閉された波形タンク構造により、油漏れや湿気の侵入が防止され、メンテナンスフリーの動作と通常の状態で 20 年以上の耐用年数が保証されます。

S11 グレードの低損失シリコン鋼コアと高導電率銅巻線で設計された 10kV 500kVA 柱上配電変圧器は、無負荷損失と負荷損失を低く抑えることができ、運用エネルギー消費と長期光熱費の削減に役立ちます。騒音レベルは55dB以下に抑えられており、住宅地にも環境に優しいです。

技術仕様:

主な特徴:

1.ポールマウント設計: コンパクト、軽量、省スペース。

10 kV 500 kVA 柱上配電変圧器は、コンクリートまたは鋼柱に直接設置できるように設計されており、地上スペースの必要性を節約します。最適化されたコンパクトな構成と軽量化により、輸送と現場での設置が簡素化され、流通プロジェクトの土木工学および建設コストが大幅に削減されます。この設計は、ポール取り付け時の機械的ストレスに耐えるように設計されており、風や振動の負荷の下でも長期的な安全性を確保します。

2.高効率: S11 低損失設計により、エネルギー消費と運用コストが削減されます。

S11 シリーズ低損失コア技術を搭載した 10 kV 500 kVA 柱上配電変圧器は、従来のモデルと比較して無負荷および負荷損失が 10 ～ 20% 低くなります。冷間圧延結晶方向シリコン鋼コアと精密に巻かれた銅巻線を利用することにより、全負荷動作時と部分負荷動作時の両方でエネルギーの無駄を最小限に抑えます。これにより、運用コストが削減され、二酸化炭素排出量が削減され、全体的な効率が向上します。

3.完全密閉: 油漏れ、湿気の侵入がなく、メンテナンスフリーで動作します。

完全に密閉された溶接タンク設計により、油漏れ、湿気の侵入、ほこりや破片による汚染が防止されます。これらにより定期的なメンテナンスの必要性がなくなり、通常の動作条件下で一貫したパフォーマンスと 20 年以上の耐用年数が保証されます。波形の貯蔵タンクは統合冷却システムとしても機能し、効率的に熱を放散し、変圧器油に完全に密閉された環境を提供します。

4.安全性と信頼性：高い短絡強度、低ノイズ、優れた熱安定性、過酷な屋外環境（-25°C〜+40°C）に適しています。

高い短絡機械強度を備えて構築された 10 kV 500 kVA 柱上配電変圧器は、変形や故障なしに故障電流に耐えるように設計されています。 55 dB 未満に制御された低騒音設計により、住宅地や都市部での環境への影響を最小限に抑えます。優れた熱安定性と広い動作温度範囲 (-25°C ～ +40°C) により、高湿度、大雨、極端な温度変動などのさまざまな屋外条件に適しています。

10kV 500kVA 柱上配電変圧器の応用シナリオ:

1.都市部と地方の流通ネットワーク。

2.住宅地、商業地、町工場。

3.再生可能エネルギーシステム。
