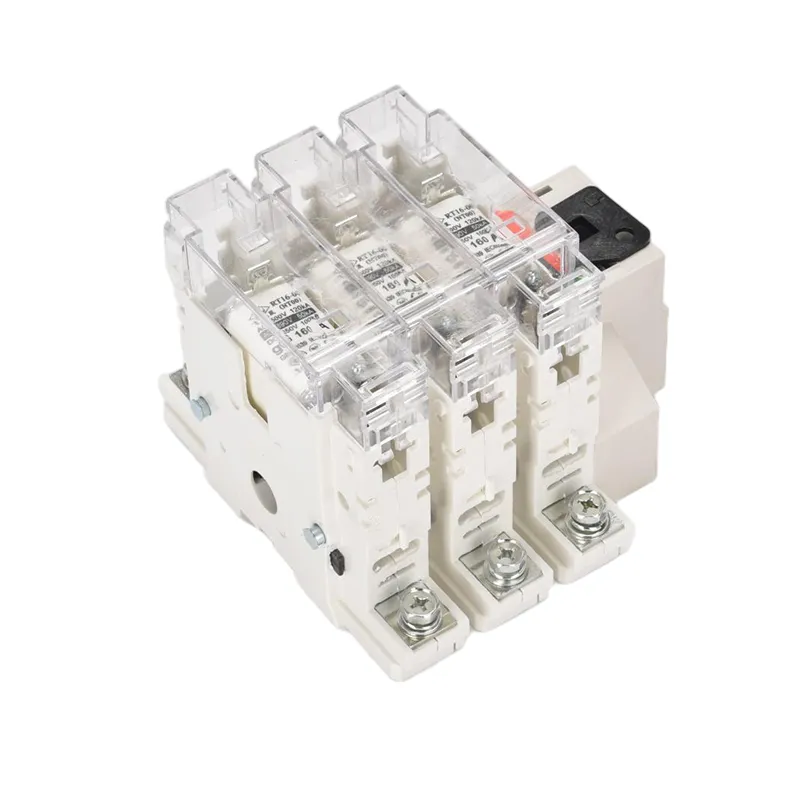

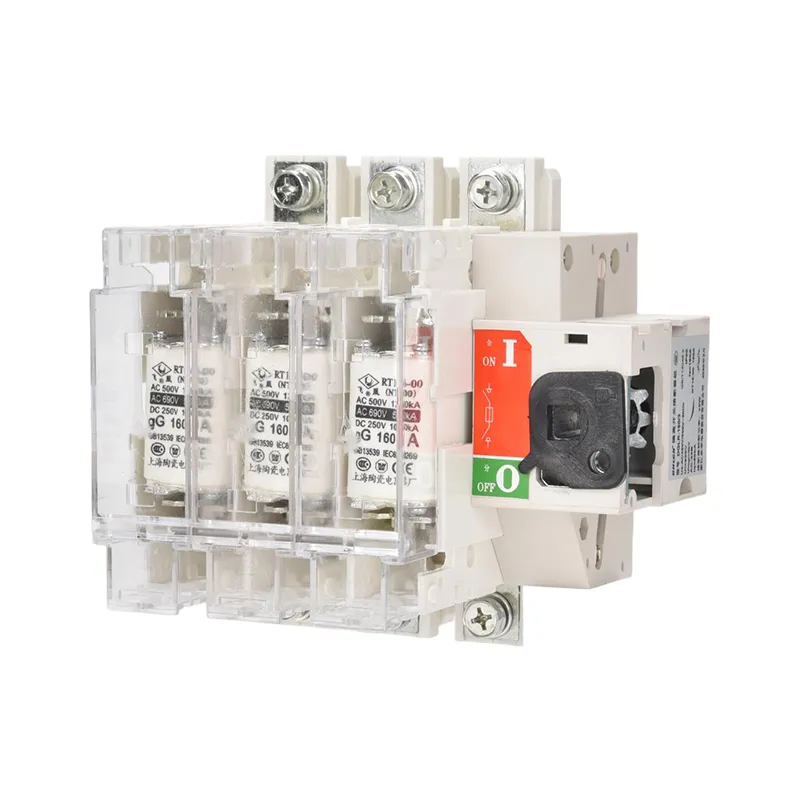

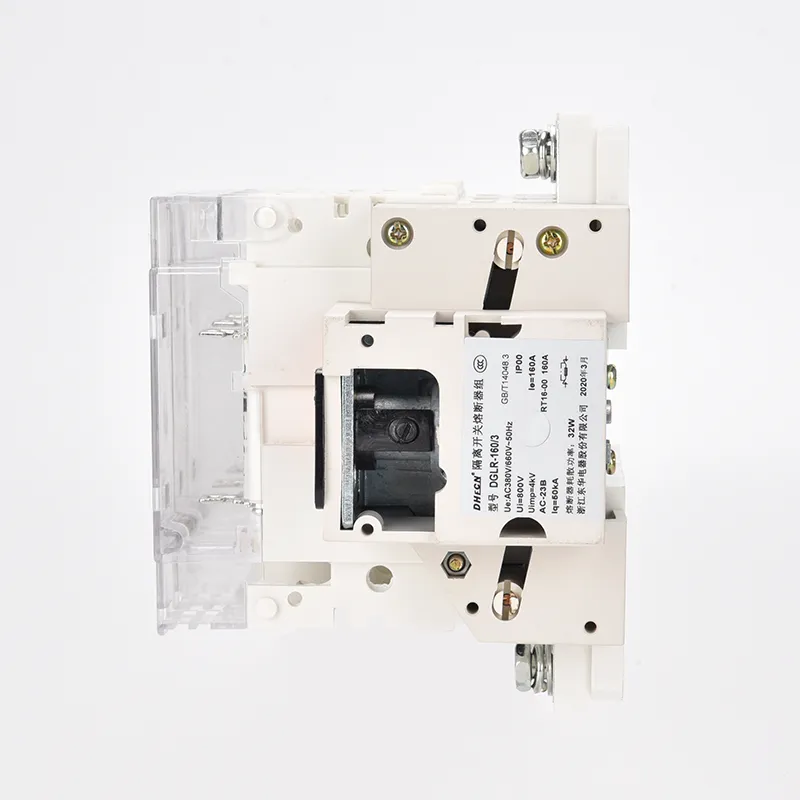

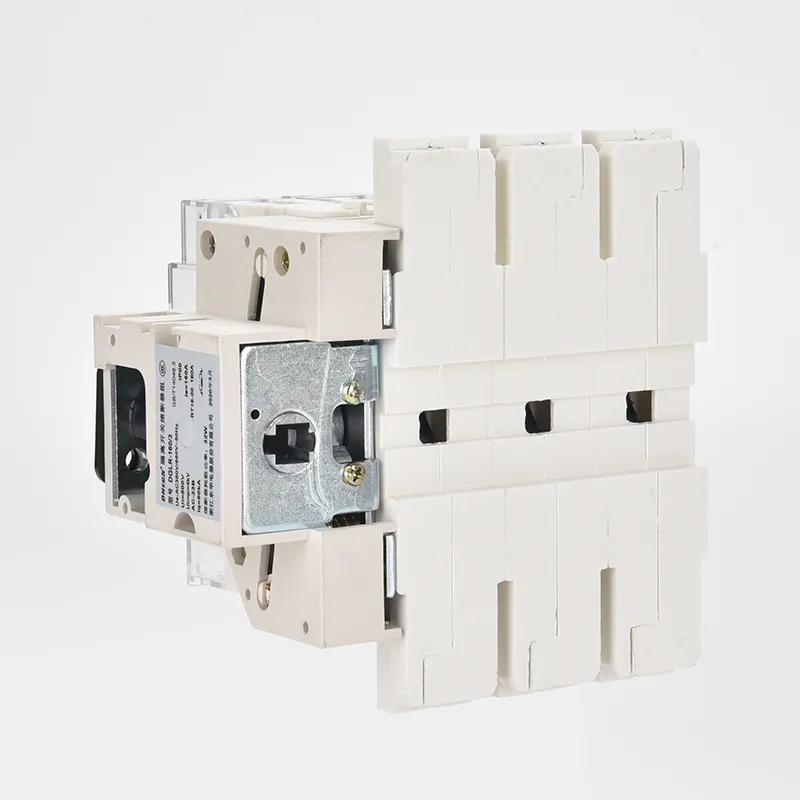

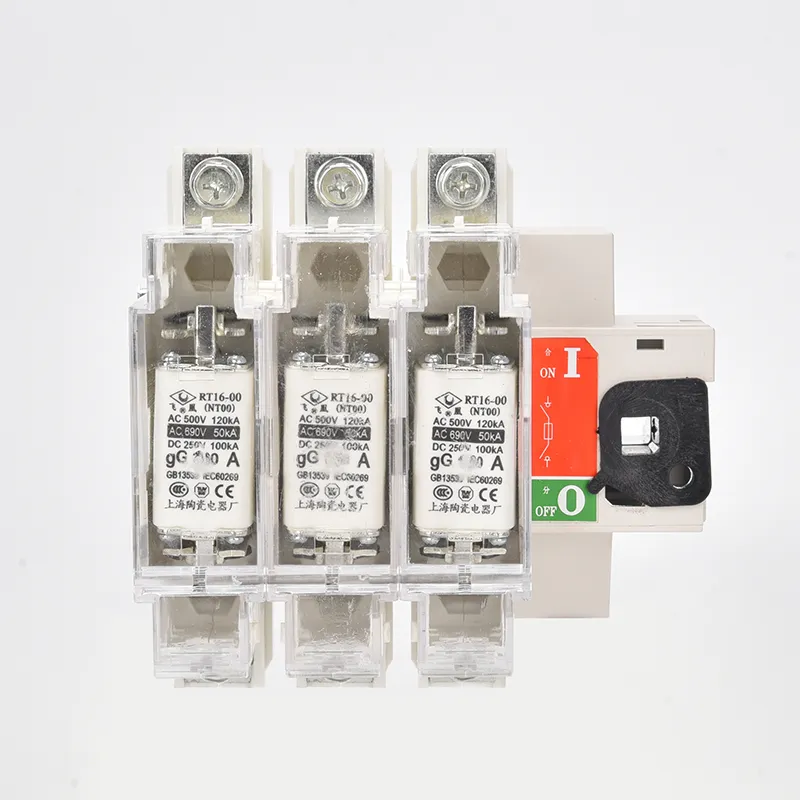

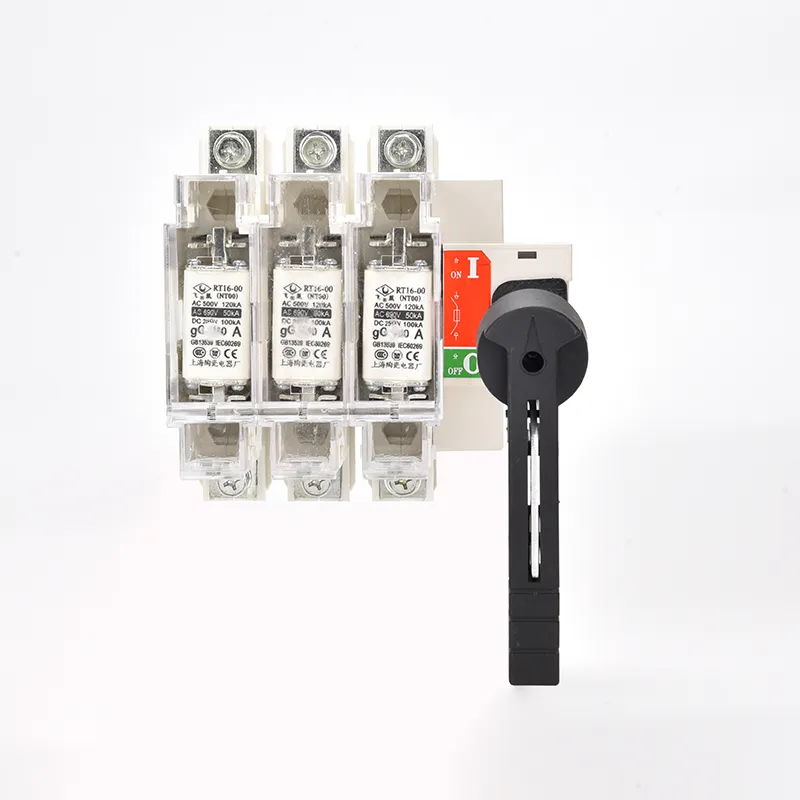

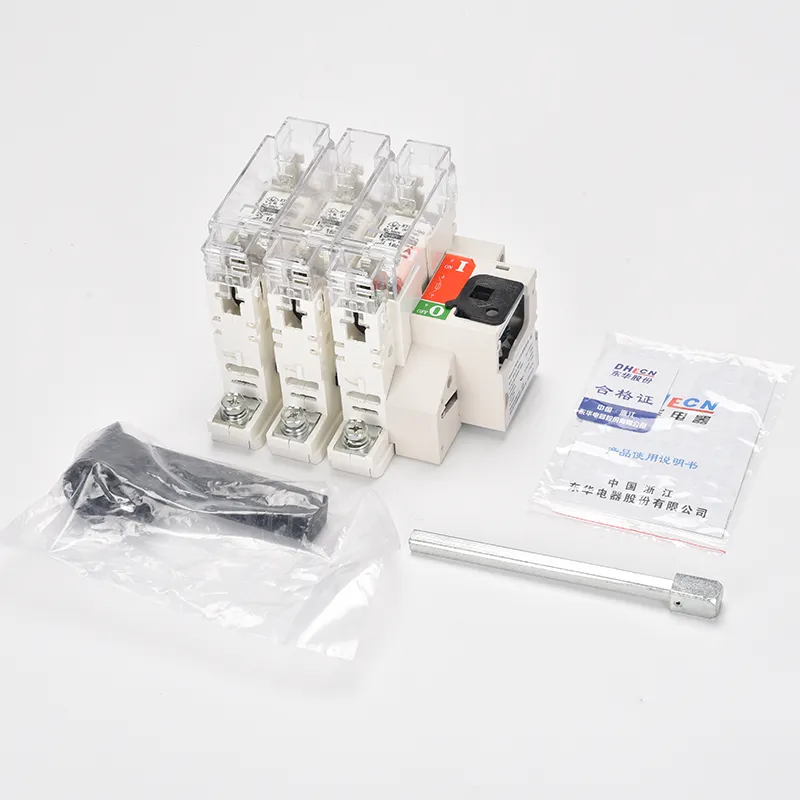

100a 三極 3 相ヒューズ付きアイソレータスイッチ

スムーズなユーザーエクスペリエンスをもたらすために、温州XIFa電力設備有限公司は各100a三極三相ヒューズ遮断器スイッチに高級原材料を使用するだけでなく、ホースに難燃性エンジニアリングプラスチックを採用して機械的強度と絶縁保護の性能を向上させるだけでなく、各100a三極三相遮断器スイッチに必要な工場テスト（誘電性能と動作の一貫性を確認するための絶縁抵抗測定や安全性と信頼性を確認するためのインターロックテストなど）も受けています。メカニズムの性能。

お問い合わせを送信

製品説明

100a 3 極 3 相ヒューズ付きアイソレータスイッチの機能

1.電源絶縁：電気配線の検査またはメンテナンスが必要な場合、100a三極三相ヒューズ付きアイソレータスイッチが電源を切断し、作業者の安全を確保します。

2.電源制御: 回路のオン/オフを切り替えて、正常で信頼性の高いシステム動作を維持できます。

3.障害遮断：短絡または過負荷が発生した場合、ヒューズエレメントが溶融して電流を遮断し、モーターやその他の接続された機器を電気的損傷から保護します。

4.回路と機器の保護: スイッチは異常な状態から保護することで、回路の安定性を維持し、ケーブルと機器の耐用年数を延ばします。

100a三極三相ヒューズ付アイソレータスイッチの特長

1.統合設計：ヒューズとアイソレータの機能を1つのデバイスに統合し、高い信頼性を実現します。

2.コンパクトな構造：サイズが小さく、設置が簡単で、省スペースです。

3.簡単なヒューズ交換: スイッチとヒューズは別個のコンポーネントであるため、ヒューズの交換が迅速かつ便利です。

4.幅広い適用性: さまざまな低電圧回路での使用に適しています。

100a Triple Pole 3 Phase Fused Isolator Switch

製品パラメータ:

フレーム電流A	ヒューズの定格電流(A)	ヒューズのモード
63	10、20、30、40、50、63	00C
160	63、80、100、125、160	0
250	160	0
250	200、250	1
400	300、315、400	2
630	400、500、630	3

フロントタイプ

タイプ	ヒューズのサイズ	フレームサイズと設置サイズ
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00℃	152	118	20～30	117				159	145	106	5.4	62.5	32
63A/4	0～00℃	184	118	20～30	117				159	145	106	5.4	62.5	32
160A/3	0～00	164	162	28～30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0～00	200	162	28～30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28～30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28～30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28～30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28～30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

タイプ	ヒューズのサイズ	フレームサイズと設置サイズ
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

脇タイプ

タイプ	ヒューズのサイズ	フレームサイズと設置サイズ
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00℃	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0～00℃	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

タイプ	ヒューズのサイズ	フレームサイズと設置サイズ
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72
