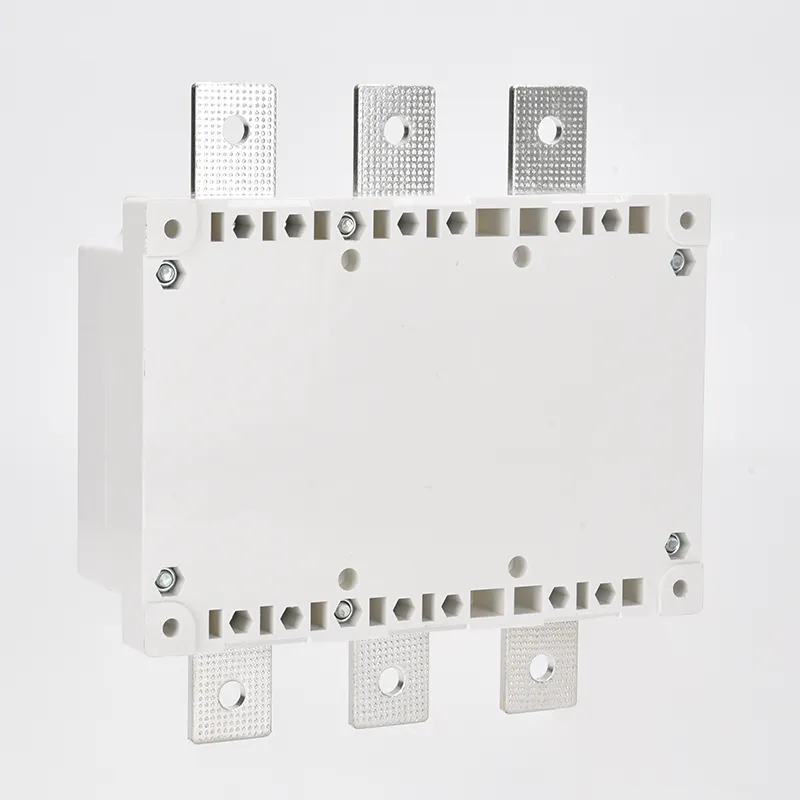

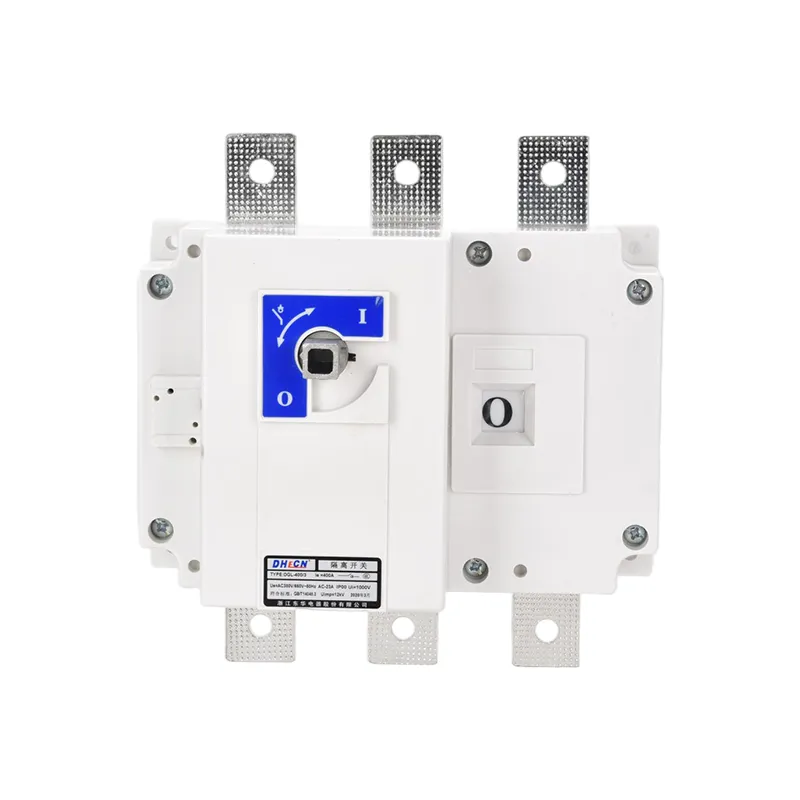

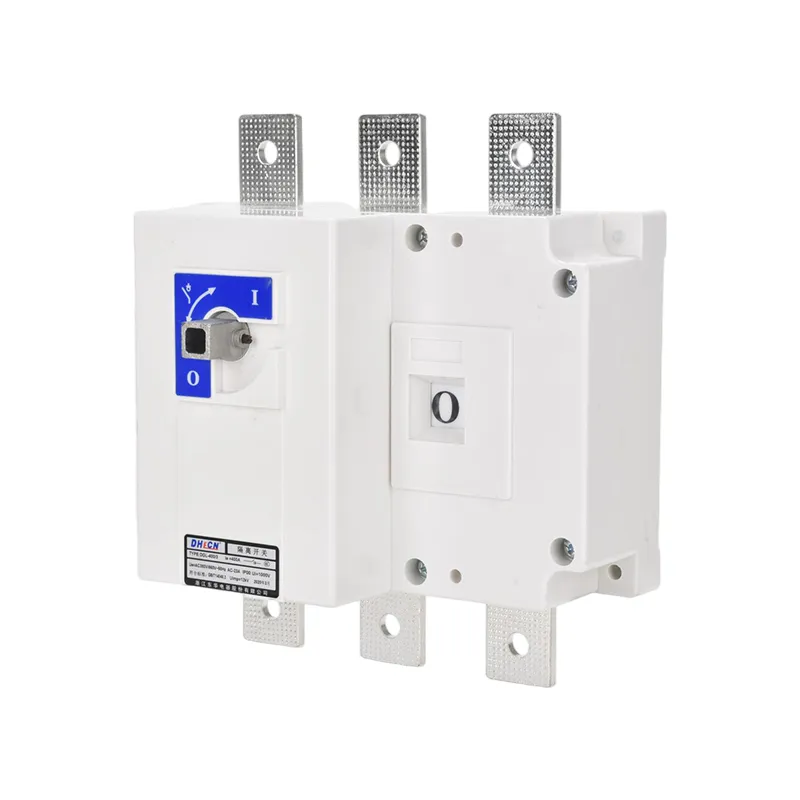

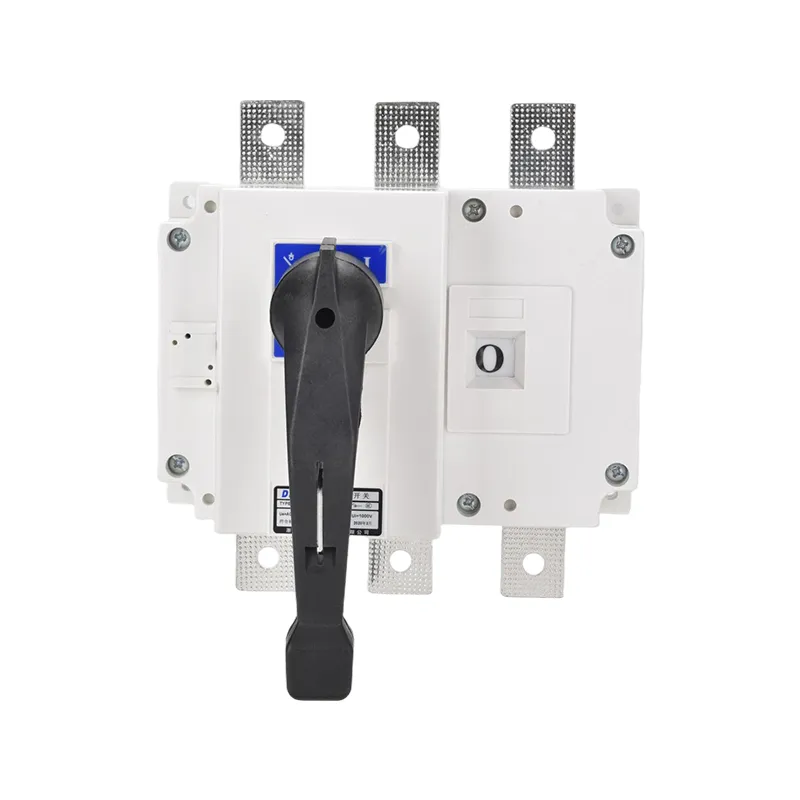

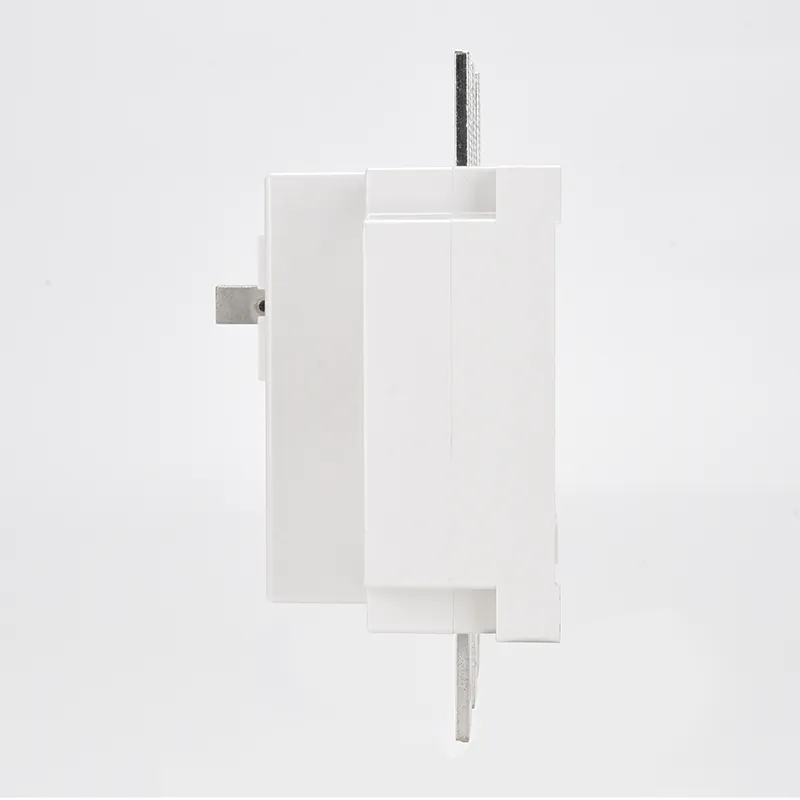

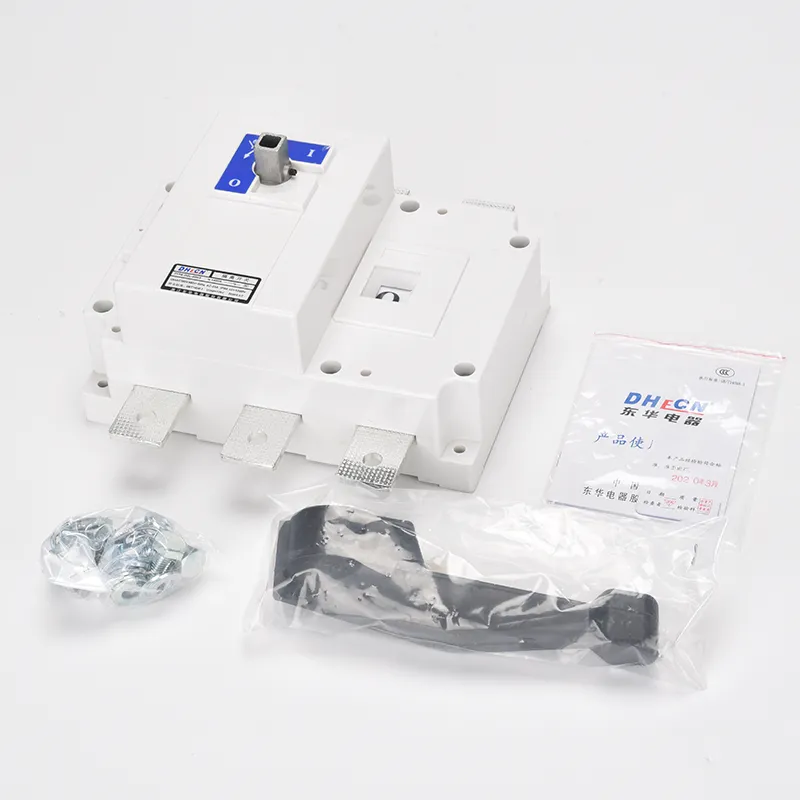

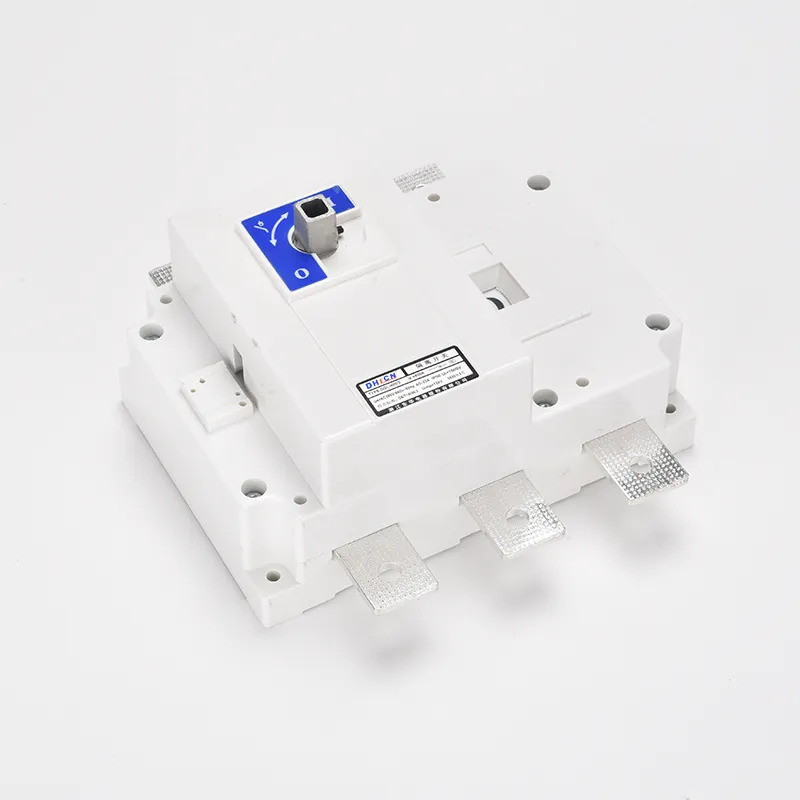

100 アンペア 3 相アイソレータ スイッチ 100a

１００アンペアの三相アイソレータスイッチ１００ａは、三相ＡＣシステム用に設計されたスイッチングデバイスである。これは主に回路の絶縁と、無負荷状態での回路のオンまたはオフに使用されます。

コア機能

1.回路絶縁: 無負荷状態で回路を安全に接続または切断し、安全なメンテナンスを確保します。

2.動作調整：ブレーカーと連携して機器の動作状態を変更します。

3. 無負荷動作: 無負荷の回線または無負荷の変圧器のサービス開始と停止の切り替えを可能にします。

4.目に見えるブレークポイント: 明確な切断ポイントを提供し、検査とメンテナンスを簡単にします。

技術的特徴

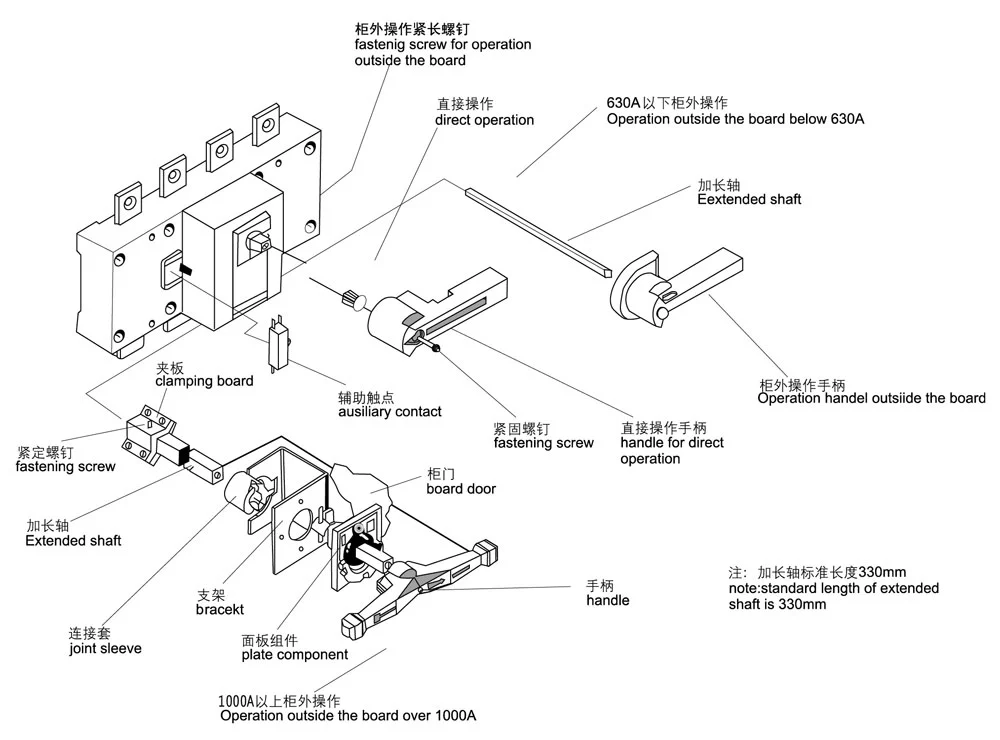

1.最適化された構造: 100 アンペア 3 相アイソレータ スイッチ 100a は単一の動作メカニズムを採用しています。アーチ状の可動接点と固定接点は同時に動作し、3 相すべての同時スイッチングを保証します。これにより、接点の移動偏差が低減され、信頼性が向上します。

2.設置とメンテナンスの容易さ: 100 アンペア三相アイソレータ スイッチ 100a のコンパクトな設計により、設置が容易になり、メンテナンス コストが低く抑えられます。

製品パラメータ:

l番目(A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
ウイ(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
絶縁耐力 (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
ウイインプ (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
動作電流le(A)
AC400V21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
AC400V22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
AC400V23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
AC750V21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
AC750V22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
AC750V23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
DC220V21	125	160	200	250	315	400	500	630
DC220V22	125	160	200	250	315	400	400	500
DC220V23	125	125	160	200
DC440V21	100	125	160	200	315	400	400	500
DC440V22	100	125	160	200	315	400	400	500
DC440V23	100	125	160	200
モーター出力(KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms、0.1S/1.0S)	10/20	10/20	12/30	12/30	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
容量の増減
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KAピーク値)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
機械的寿命（回）	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
電気的寿命（回）
ue=660V定格電流le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
重量(kg)
3極	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4極	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
作動トルク(N・m)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

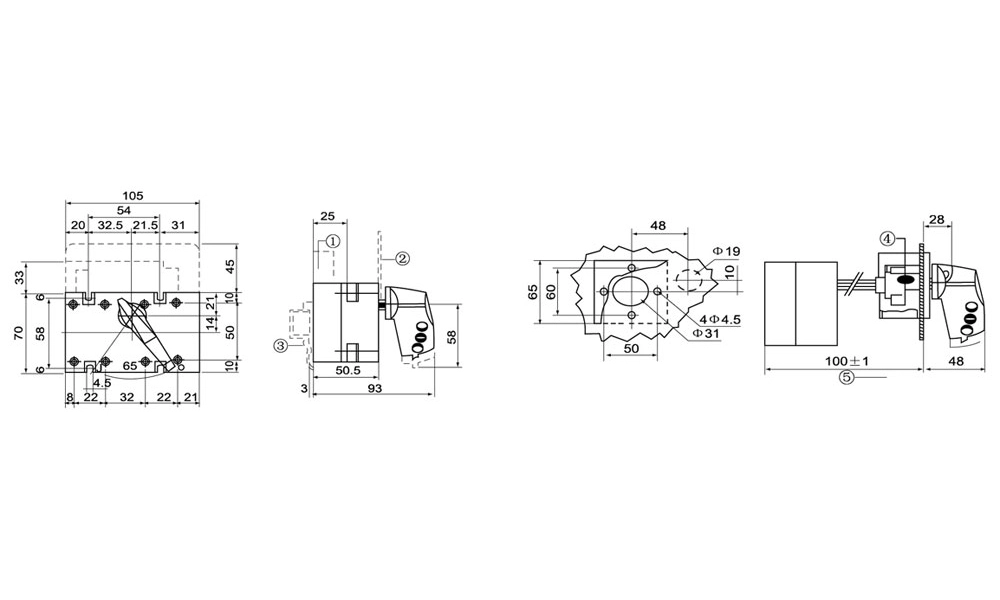

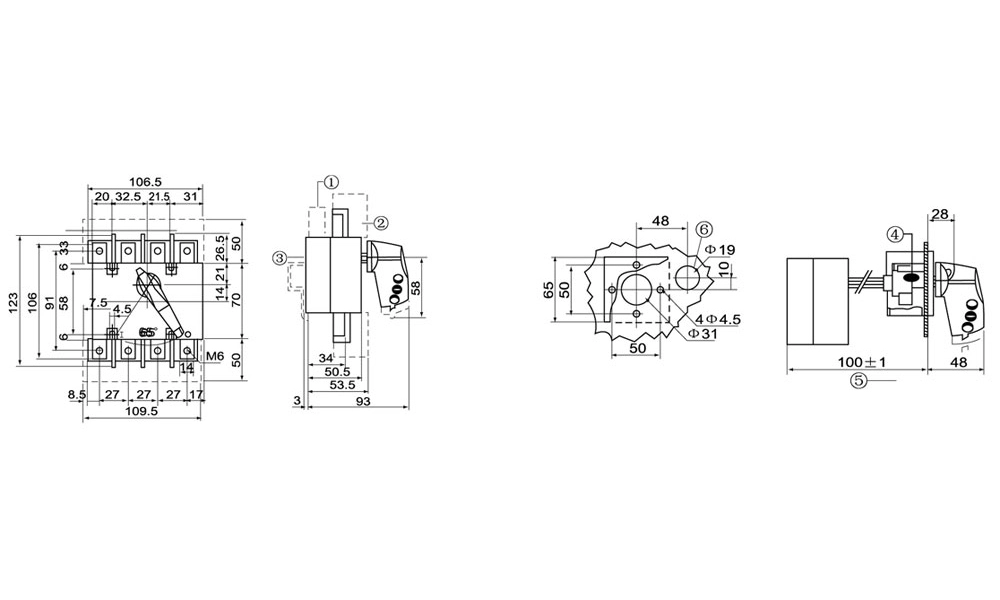

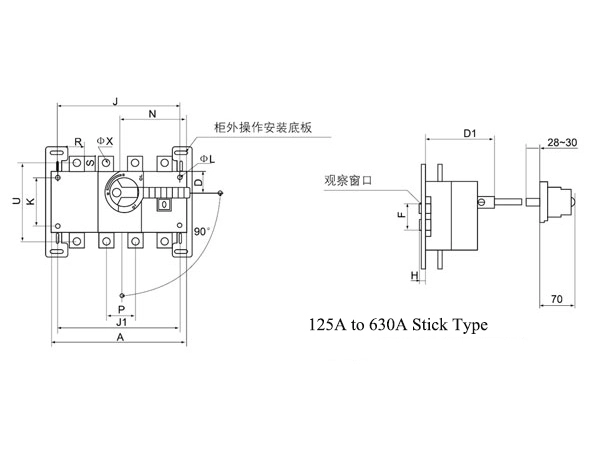

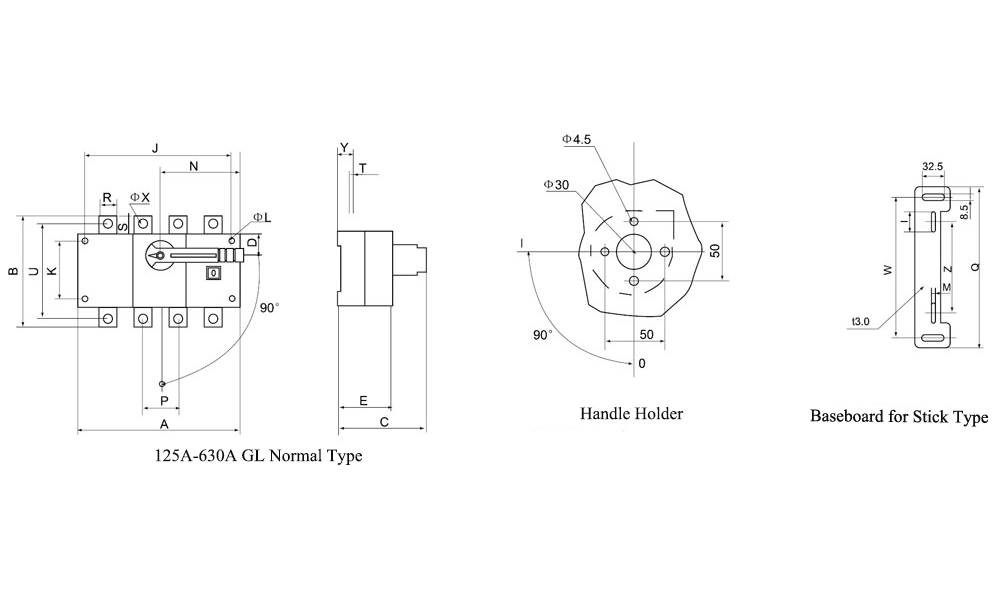

タイプ	フレームサイズと設置サイズ
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A～160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A～160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A～250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A～250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A～400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A～630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A～630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

タイプ	サイズ
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

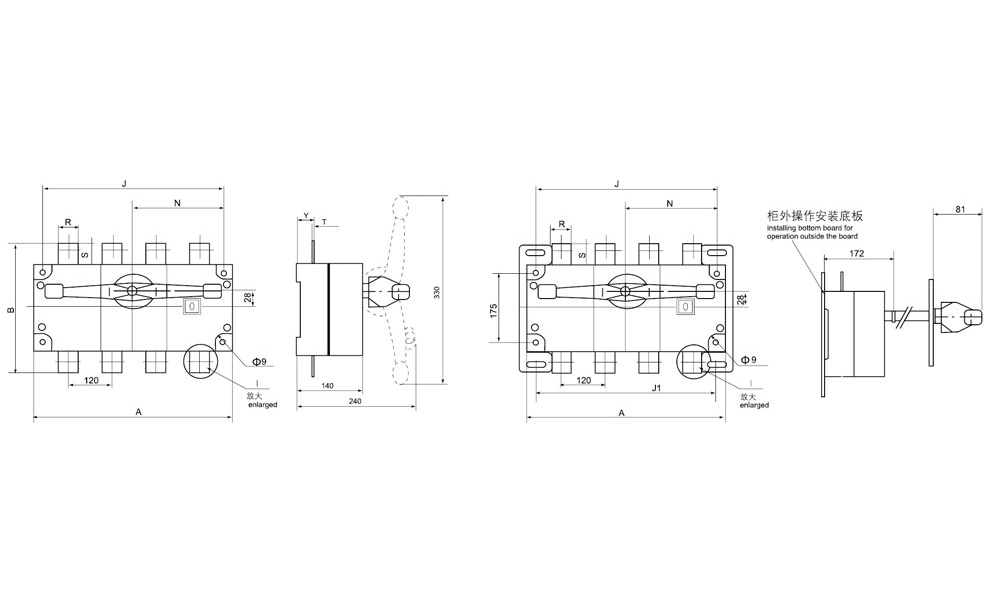

タイプ	フレームサイズと設置サイズ
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

製品に関するよくある質問:

Q: 100 アンペアの 3 相アイソレータ スイッチ 100a は負荷がかかった状態でも動作できますか?
A: いいえ。100 アンペアの 3 相アイソレータ スイッチ 100a は、無負荷条件下での使用を目的としています。通常の動作電流が流れる回路を開閉するために使用しないでください。負荷の開閉にはサーキットブレーカーまたは負荷遮断スイッチを使用する必要があります。
Q: 100 アンペアの 3 相アイソレータ スイッチ 100a にはどのような材料が一般的に使用されますか?
A: 高品質の 100 アンペアの 3 相アイソレータ スイッチは通常、難燃性または強化された熱可塑性プラスチック/金属ハウジング、低抵抗と耐久性を実現する銅または銀メッキの銅接点、および堅牢なスチールまたは合金の操作メカニズムを備えています。これらにより、長い耐用年数と信頼性の高い動作が保証されます。
Q: 100 アンペアの三相アイソレータ スイッチ 100a は、100 アンペアの三相サーキット ブレーカーとどのように異なりますか?
A: 100 アンペアの三相サーキット ブレーカーは負荷電流と故障電流を遮断できますが、100 アンペアの三相アイソレータ スイッチは無負荷状態でのみ切断します。 100 アンペアの 3 相の役割は、ヒューズまたはブレーカーによる保護機能を維持しながら、安全のために目に見える信頼性の高い分離を保証することです。
