より安全な低電圧配電のためにどの気中遮断器 ACB を選択すべきですか?

記事の概要

• 低電圧配電システムにおける気中遮断器 ACB の機能を理解します。
• プロジェクトのバイヤーとパネル製造業者が犯す最も一般的な購入ミスを特定します。
• 定格電流、遮断容量、極番号、トリップユニット、設置タイプ、動作モードなどの重要なパラメータを確認します。
• 実用化の観点から ACB を MCCB および VCB と比較します。
• サプライヤーの能力、技術サポート、テスト、カスタマイズが長期的な運用において重要である理由を説明します。
• 問い合わせを送信する前に明確な回答が必要なバイヤー向けに、実用的な FAQ セクションを提供します。

適切な気中遮断器 ACB がそれほど重要なのはなぜですか?

低圧配電システムでは、主幹ブレーカーは調達リストの 1 つの項目として扱われることがよくあります。それは危険な見方です。空気遮断器 ACB は通常、受電盤、主配電盤、発電機出力盤、変圧器の二次側、または大規模な給電回路など、システムの重要なポイントに設置されます。適切にトリップできないと、その結果は軽度の電気的故障ではない可能性があります。生産停止、機器の損傷、火災の危険、または高価な緊急メンテナンスが発生する可能性があります。

多くの購入者は、630A、1000A、1600A、2000A、または 3200A などの電流定格のみで ACB を検索します。もちろん現在の評価は重要ですが、それがすべてではありません。また、ブレーカーは、設置場所の短絡レベル、負荷の保護要件、開閉装置の構造、動作環境、施設の保守計画にも適合する必要があります。

優れた気中遮断器 ACB は、電気システムに異常電流を切断するための制御された方法を提供します。ケーブル、バスバー、変圧器、発電機、モーター、下流の機器を保護します。さらに重要なのは、メンテナンス チームに自信を与えることです。安定した機械動作、正確なトリップ、明確な保護設定を備えたブレーカーを中心にシステムを構築すると、配電室全体の管理が容易になります。

気中遮断器 ACB は実際に何をするのですか?

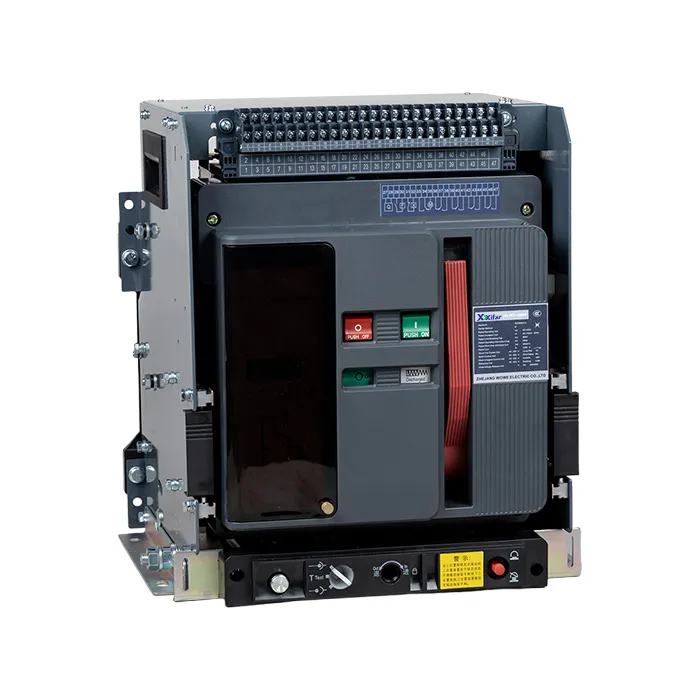

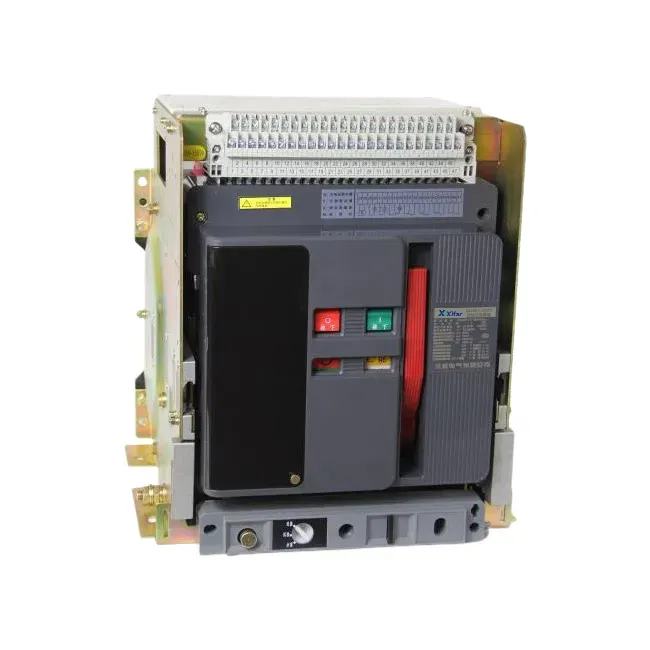

空気遮断器 ACB は、アーク消弧媒体として空気を使用する低電圧スイッチングおよび保護装置です。故障遮断中に接点が離れると、電気アークが形成されます。ブレーカーは、電流が安全に遮断されるまで、アーク シュートを介してアークを誘導し、冷却します。この設計により、ACB は信頼性、保守性、調整可能な保護が重要となる大電流低電圧アプリケーションに適しています。

実際の使用では、気中遮断器 ACB はいくつかの重要な機能を実行できます。手動または電気的に回路のオンとオフを切り替えることができます。トリップユニットの構成に応じて、過負荷、短絡、不足電圧、または地絡状態が発生した場合に自動的にトリップします。最新の電気システムの多くでは、インテリジェント トリップ ユニットが測定、通信、故障記録、調整可能な保護曲線もサポートしています。

小型のブレーカーと比較して、ACB はより高いフレーム電流とより強力な障害遮断要件に対応できるため、主配電レベルに選択されることがよくあります。また、特に引き出し設計を使用する場合、大型の電気キャビネットの検査と保守が容易になります。長いダウンタイムを許容できない施設にとって、この保守性は小さな利点ではありません。

• スイッチング機能:通常の動作状態で主回路を開閉します。
• 過負荷保護:負荷電流が安全範囲を超えた状態が長時間続くとトリップします。
• 短絡保護:危険な故障電流を迅速に遮断してシステムを保護します。
• 地絡保護:絶縁不良や漏れ電流によるリスクを軽減します。
• 不足電圧保護:電圧状態が安全でない場合にトリップしたり、閉じるのを妨げます。
• システム監視:インテリジェント ユニットは、現在の表示、障害メモリ、および通信オプションを提供する場合があります。

注文前に解決すべき購入者の悩みのポイントはどれですか?

購入者が気中遮断器 ACB が見つからなくて苦労することはほとんどありません。紙の上では似たようなモデルが多すぎるため、彼らは苦労しています。低価格は最初は魅力的に見えるかもしれませんが、間違った選択をすると、不一致、設置の遅延、過熱、厄介なトリップ、選択性の低下、または困難なアフターサポートにつながる可能性があります。

パネルビルダーにとって、寸法の互換性は多くの場合大きな懸念事項です。キャビネットの設計に適合しないブレーカーは、バスバーのレイアウト、ドアの開口部、操作ハンドルの位置、メンテナンス スペースに影響を与える可能性があります。工場のユーザーにとって最大の関心事は、通常、安定した稼働です。必要なときに作動し、システムが正常な場合には閉じたままになり、不必要なダウンタイムなしで保守できるブレーカーが必要です。

請負業者にとっては、納品速度と文書化も重要です。プロジェクトでは、出荷前に製品の写真、図面、配線図、テストレポート、証明書、銘板の詳細、梱包情報が必要になる場合があります。サプライヤーが明確に返答できない場合、プロジェクトのスケジュールに影響が出る可能性があります。

購入前に確認すべき仕様は何ですか?

プロの気中遮断器 ACB の選択は、カタログ ページではなく、電気システムから始まります。モデルを確認する前に、購入者は、定格電圧、定格電流、周波数、極数、短絡レベル、キャビネットのタイプ、操作方法、保護要件、通信のニーズなどの基本的なプロジェクト情報を収集する必要があります。

定格電流は通常、購入者が最初に言及するパラメータです。ただし、定格使用時の短絡遮断容量も同様に重要です。究極遮断容量は高くても、常用遮断容量が低いブレーカーは、要求の厳しい産業システムにとっては最適な選択ではない可能性があります。クリティカルな負荷の場合、購入者は Icu 値と Ics 値の両方に注意を払う必要があります。

トリップユニットには特に注意が必要です。単純な配電盤には基本的な保護ユニットで十分な場合がありますが、最新の工場、データセンター、商業ビル、または再生可能エネルギープロジェクトでは、より高度な保護および監視機能が必要になる場合があります。調整可能な設定は、上流デバイスと下流デバイス間の選択性を向上させるのに役立ちます。

• 定格動作電圧:ブレーカーが AC 400V または同様のプロジェクト要件などの低電圧配電システムに適合するかどうかを確認します。
• 定格電流:実際の負荷、ケーブル容量、変圧器の出力、将来の拡張に基づいて電流レベルを選択します。
• 遮断容量:ブレーカーが予想される最大短絡電流を安全に遮断できるかどうかを確認してください。
• 極番号:システムの接地方法と中性線の要件に応じて、3P または 4P を選択します。
• インストールタイプ:固定式はコンパクトで経済的です。メンテナンスや交換に便利な引き出し式です。
• 動作モード:手動操作はシンプルなパネルに適していますが、電動操作は遠隔制御や自動化に役立ちます。
• 旅行単位:システムに基本的、電子的、またはインテリジェントな保護機能が必要かどうかを確認します。
• 付属品:シャント解放、不足電圧解放、補助接点、投入コイル、モーター機構、および通信モジュールを考慮してください。

気中遮断器 ACB は他の遮断器とどう違うのですか?

バイヤーはよく ACB を MCCB および VCB と比較します。この違いは、一般的にどちらが優れているかということではありません。それは、電圧レベル、電流範囲、設置位置、保護需要、メンテナンスの期待、予算によって異なります。

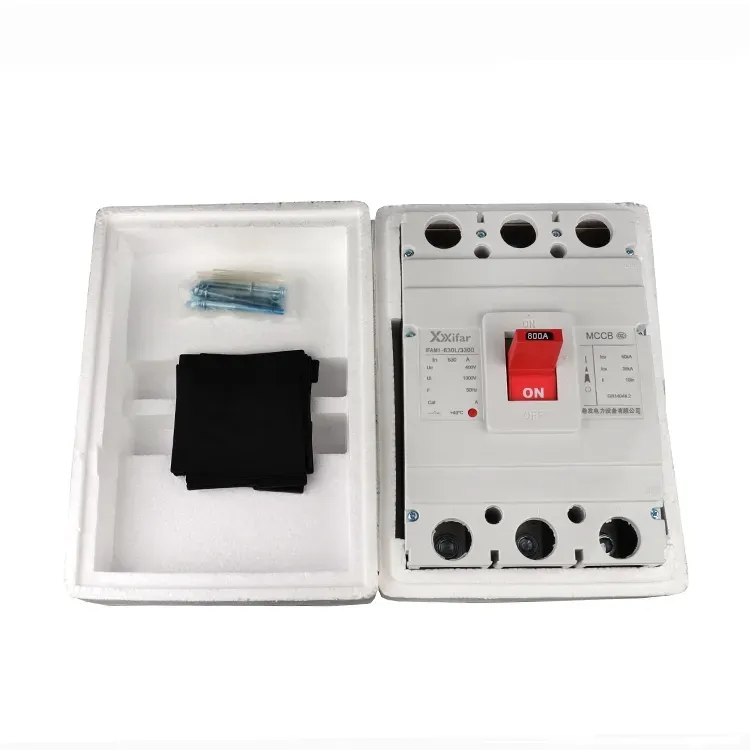

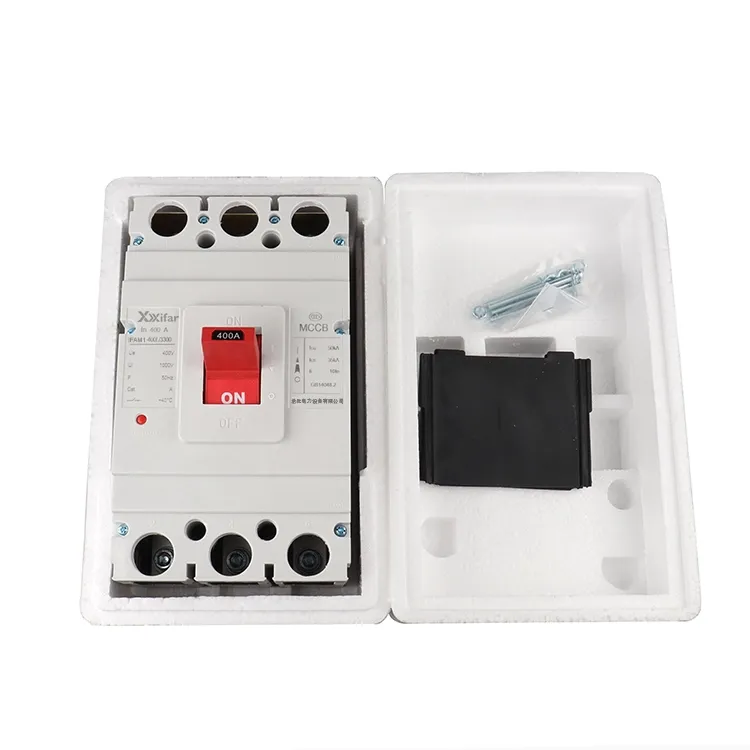

モールドケースサーキットブレーカは、低電流の給電回路、機械パネル、およびコンパクトな配電アプリケーションに広く使用されています。経済的でコンパクト、設置も簡単です。ただし、システム電流が高くなり、保護要件がより高度になると、気中遮断器 ACB がより適切になります。

真空遮断器は通常、中電圧システムで使用されます。アークの消弧は真空遮断器内で行われ、ACB のエアアークシュート構造とは異なります。簡単に言うと、一般に ACB は低電圧主配電用に選択され、VCB は中電圧配電用に選択されます。

気中遮断器 ACB はどこで一般的に使用されますか?

気中遮断器 ACB は、低電圧配電に強力な保護と信頼性の高いスイッチングが必要な場合によく使用されます。これは、工業プラント、商業ビル、データセンター、配電室、病院、空港、鉄道輸送施設、水処理施設、鉱山プロジェクト、再生可能エネルギー システムなどに現れます。

製造工場では、ACB は作業場の主な受入ラインを保護する場合があります。商業ビルでは、低圧配電盤の主ブレーカーとして機能する場合があります。データセンターでは、ダウンタイムが非常に高くつく重要な電力パスの保護に役立つ可能性があります。再生可能エネルギー ステーションでは、変圧器、インバーター、または補助システムに接続された低電圧配電盤で ACB を使用できます。

これらすべてのアプリケーションに共通する点は単純です。システムは鍵の保護位置に信頼できるデバイスを必要とします。電気負荷が大きく、故障電流が大きく、動作環境が繰り返しの故障を許容できない場合、適切に選択された気中遮断器 ACB はオプションのコンポーネントではなく、必要な投資になります。

• 低圧開閉装置と主配電盤。
• 変圧器の二次保護システム。
• 発電機の制御盤と配電盤。
• 産業用モーター制御および大規模な給電回路。
• 商業ビルの配電室。
• データセンターと通信施設。
• 再生可能エネルギーと小型変電所プロジェクト。
• 安定した電気保護を必要とするインフラストラクチャ プロジェクト。

信頼できる ACB サプライヤーをどのように評価すればよいでしょうか?

信頼できるサプライヤーは、ブレーカーを販売する以上のことを行う必要があります。サプライヤーは注文の背後にある労働条件を理解する必要があります。電気の専門家ではない購入者にとって、これはさらに重要です。明確な技術コミュニケーションにより、生産開始前に間違ったモデルを選択することを防ぐことができます。

温州西発電気設備有限公司 は、低電圧システム用の気中遮断器 ACB ソリューションなど、配電アプリケーション用の電気製品を提供しています。購入者にとっての価値は、製品自体だけでなく、モデルの推奨、生産能力、カスタマイズ オプション、工場でのテスト、納品前後のコミュニケーション サポートにもあります。

サプライヤーを評価するとき、バイヤーは実際的な質問をする必要があります。サプライヤーは技術図面を提供できますか?プロジェクト情報に基づいて正しい電流定格と遮断容量を推奨できますか?固定式や引出式の構造にも対応できますか？モーターオペレーター、シャントリリース、不足電圧リリース、補助接点、インテリジェントトリップユニットなどのアクセサリを提供できますか?設置者に質問があった場合、すぐに対応できますか?

どのようなメンテナンス習慣が耐用年数を延ばすのに役立ちますか?

高品質の気中遮断器 ACB であっても、適切な設置と定期的な検査が必要です。電気保護装置は、機械的、熱的、電気的ストレス下で動作します。ほこり、湿気、接続の緩み、グリースの劣化、接点の磨耗、動作条件の悪さにより、長期的な信頼性が低下する可能性があります。

メンテナンス計画は複雑である必要はありませんが、一貫性がなければなりません。オペレータは、開閉装置を清潔で乾燥した状態に保ち、異常な加熱がないか確認し、接続の締まり具合を検査し、操作機構を確認し、可能な場合はトリップ記録を確認する必要があります。引出し型 ACB の場合、機械的損傷を避けるためにラック機構を正しく操作する必要があります。

多くの場合、ブレーカーの故障は突然ではありません。異常な異音、焦げる臭い、目に見える変色、不安定な閉動作、頻繁な迷惑なトリップ、端子の異常な温度上昇などの警告兆候があります。これらの兆候を無視すると、管理可能なメンテナンスの問題が重大な電気事故につながる可能性があります。

• ブレーカーやキャビネットに塵埃、湿気、腐食性ガスがかからないように注意してください。
• 端子の接続とバスバーの接触点を定期的に確認してください。
• メンテナンス要件に従って、アーク シュート、接点、絶縁部品を検査します。
• ブレーカーが同じ位置に長時間留まる場合は、定期的に機構を作動させてください。
• 試運転またはシステム変更後は、トリップユニットの設定を確認してください。
• 将来のトラブルシューティングのために障害イベントとメンテナンス作業を記録します。
• システムの安全性に影響を与える前に、磨耗したアクセサリや損傷した部品を交換してください。
