480v 400 アンペア 3 相切断スイッチ

温州XiFa Electric Power Equipment Co., Ltdは、480v 400アンペアの3相断路スイッチを生産する専門工場です。遅延なく短いリードタイムを保証するため、温州XiFa Electric Power Equipment Co., Ltd.では400アンペアの三相断路器を在庫として保管しています。大量注文の場合は、ご注文から 7 ～ 15 営業日かかります。一方、温州XiFa Electric Power Equipment Co., Ltd.は、電圧レベル、使用環境などの顧客の要求に応じて400アンペアの三相断路スイッチをカスタマイズできます。

お問い合わせを送信

製品説明

480v 400 アンペアの三相切断スイッチは、閉位置で三相 AC 400 アンペアの定格電流を流すものとします。シンプルでコンパクトな構造設計で、小型変電所や分電盤に広く応用されています。 480v 400 amp 3 相切断スイッチの主な特徴は、アーク消弧機能がなく、無負荷で動作することです。

480v 400 アンペアの 3 相切断スイッチは、目に見えて信頼性の高い切断を提供し、メンテナンス中のオペレータの保護を確保します。 480v 400 amp 3 相切断スイッチの機能は、無負荷の環境で電流を切断することです。つまり、480v 400 アンペアの 3 相切断スイッチは、配電システムの回路ブレーカーの前に閉じ、回路ブレーカーの後にトリップする必要があります。

480v 400 Amp 3 Phase Disconnect Switch

生産パラメータ:

l番目(A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
ウイ(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
絶縁耐力 (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
ウイインプ (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
動作電流le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
AC400V22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
AC400V23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
AC750V22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
AC750V23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
DC440V22	100	125	160	200	315	400	400	500
DC440V23	100	125	160	200
モーター出力(KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms、0.1S/1.0S)	10/20	10/20	12/30	12/30	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
容量の増減
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KAピーク値)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
機械的寿命（回）	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
電気的寿命（回）
ue=660V 定格電流le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
重量(kg)
3極	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4極	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
作動トルク(N・m)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

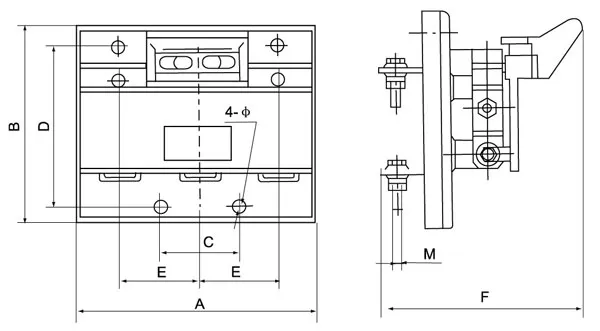

フロントリングタイプ

定格電流（A）	フレームサイズ（mm)					取付寸法（mm)
定格電流（A）	A	B	E	F	M	C	D	φ
200	190	170	70	155	M8	70	140	φ7
400	220	220	80	170	M12	80	190	φ7
630	270	300	100	170	M16	100	140	φ9
1000	320	320	120	195	2-M12	120	140	φ10
1600	360	360	130	215	4-M12	130	140	φ11

480v 400 Amp 3 Phase Disconnect Switch

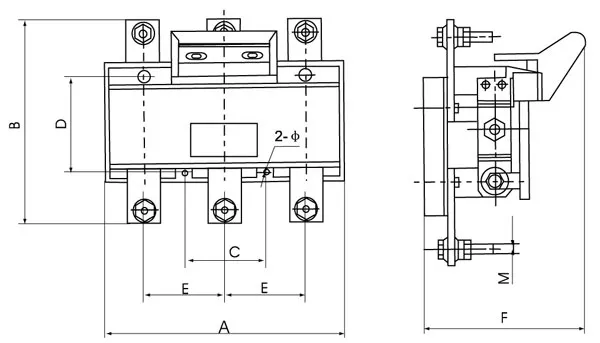

珍しい絞りタイプ

定格電流（A）	フレームサイズ（mm)					取付寸法（mm)
定格電流（A）	A	B	E	F	M	C	D	φ
200	190	170	70	205	M8	70	160	φ7
400	220	220	80	220	M12	80	190	φ7
630	270	300	100	220	M16	100	220	φ9
1000	340	310	120	300	2-M12	120	260	φ10
1600	380	340	130	300	4-M12	130	300	φ11

制作に関するよくある質問:

Q: 480v 400 amp 3 相切断スイッチの主な目的は何ですか?

A: 480v 400 アンペアの 3 相切断スイッチは、電気機器を保守する前に電源を分離する安全な方法を提供します。 480 ボルトおよび 400 アンペアのこのタイプのスイッチは、通常、モーター、HVAC システム、機械、または配電パネルへの電力を遮断するために商用および産業用アプリケーションで使用されます。

Q: 400 アンペアがアプリケーションにとって適切な定格かどうかを確認するにはどうすればよいですか?

A: システムが必要とする最大電流に基づいてスイッチのサイズを決定する必要があります。 400A スイッチは、接続された負荷またはパネルが最大 400 アンペアの電流を処理できるように設計されている場合に適しています。選択する前に、連続動作電流と短絡定格要件の両方を必ず確認してください。

Q: 可溶断路スイッチと非可溶断路スイッチの違いは何ですか?

A: ヒューズ可能: 過電流保護用のヒューズが含まれています。これにより、切断手段と回路保護の両方が提供されます。

非可融性: 電力を絶縁するだけで、保護は提供しません。内蔵の保護が必要な場合は、ヒュージブルを選択してください。上流のブレーカーによって保護がすでに処理されている場合は非ヒューズブルです。
