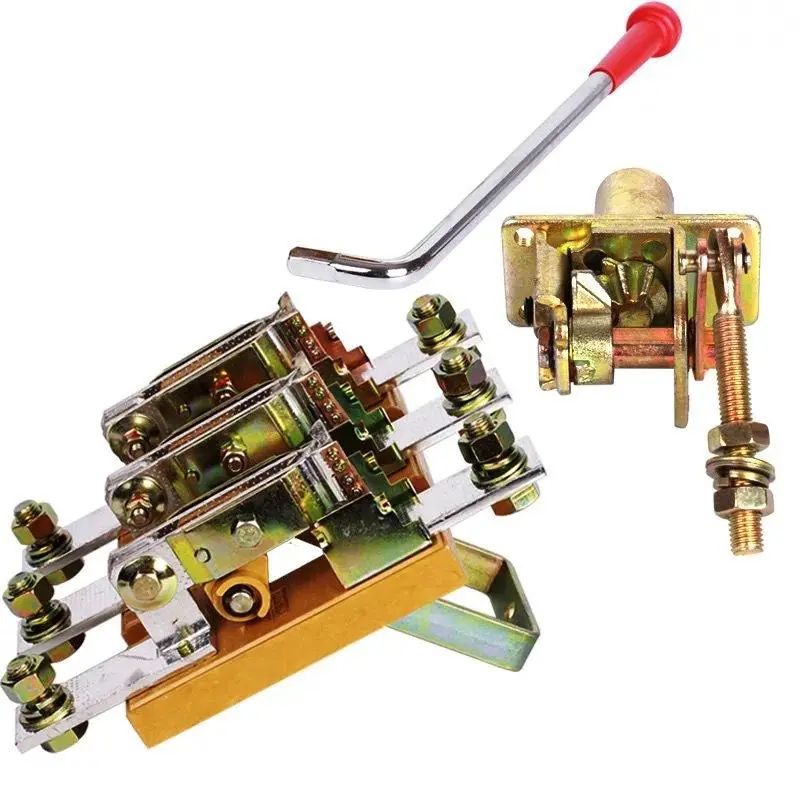

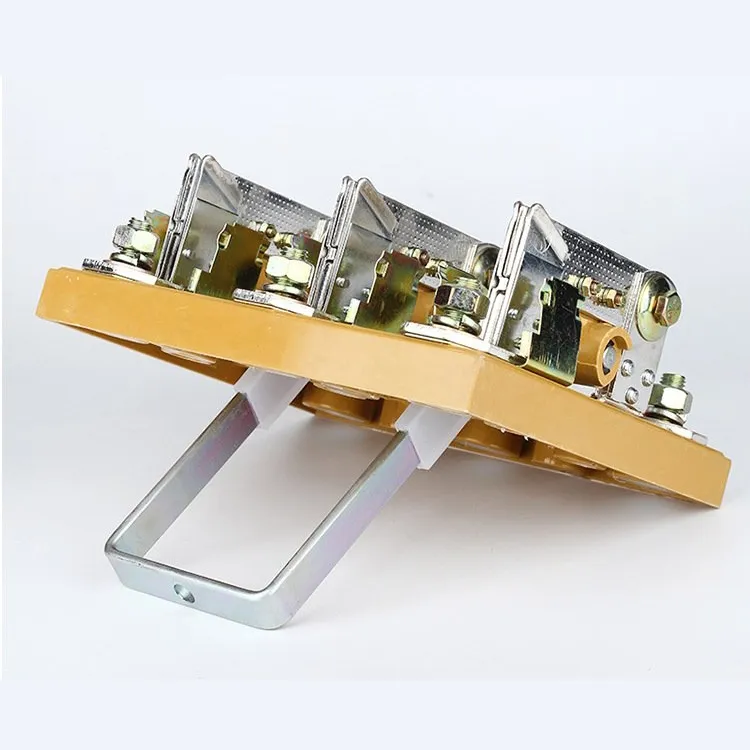

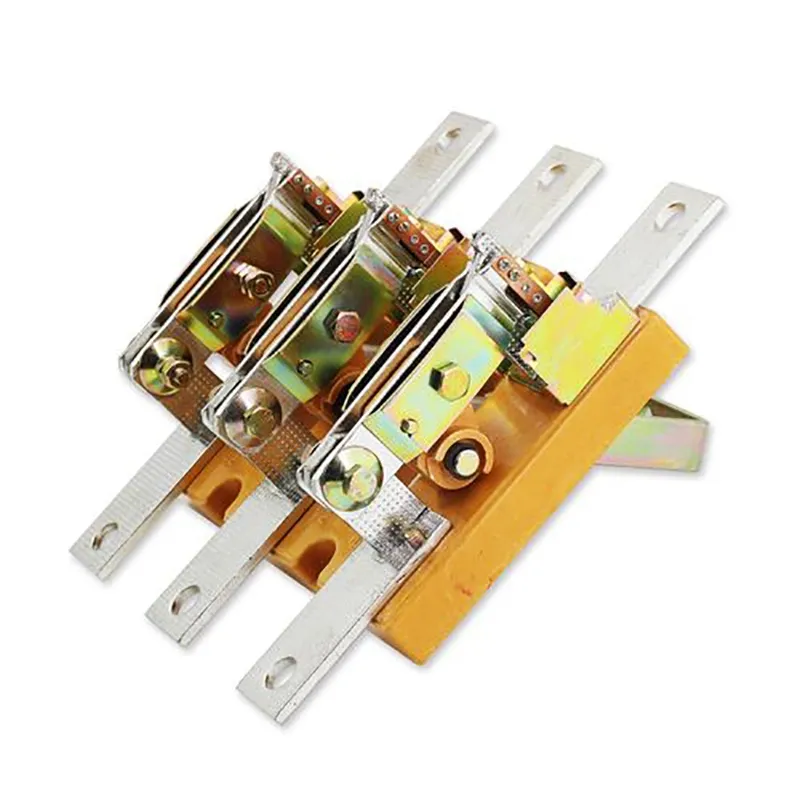

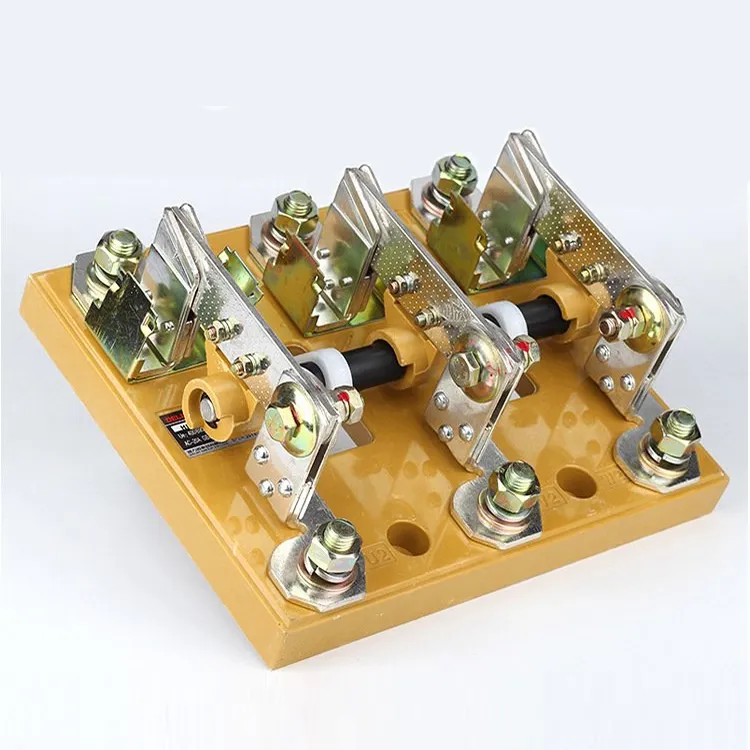

電気キャビネット 800 アンペア 3 相切断スイッチ

信頼性の高い電気キャビネット 800 アンペアの 3 相切断スイッチを製造するために、温州 XiFa Electric Power Equipment Co., Ltd は高品質の銅接点と堅牢なハウジングを採用し、長寿命を保証します。一方、各電気キャビネットの 800 アンペアの 3 相切断スイッチは、視覚的に明らかな切断ポイントを提供するだけでなく、パネルや壁への取り付けにも適したコンパクトでシンプルな設計になっています。一方、各電気キャビネット 800 アンペアの 3 相断路スイッチは、迅速な出荷前に工場テストを受ける必要があります。

お問い合わせを送信

製品説明

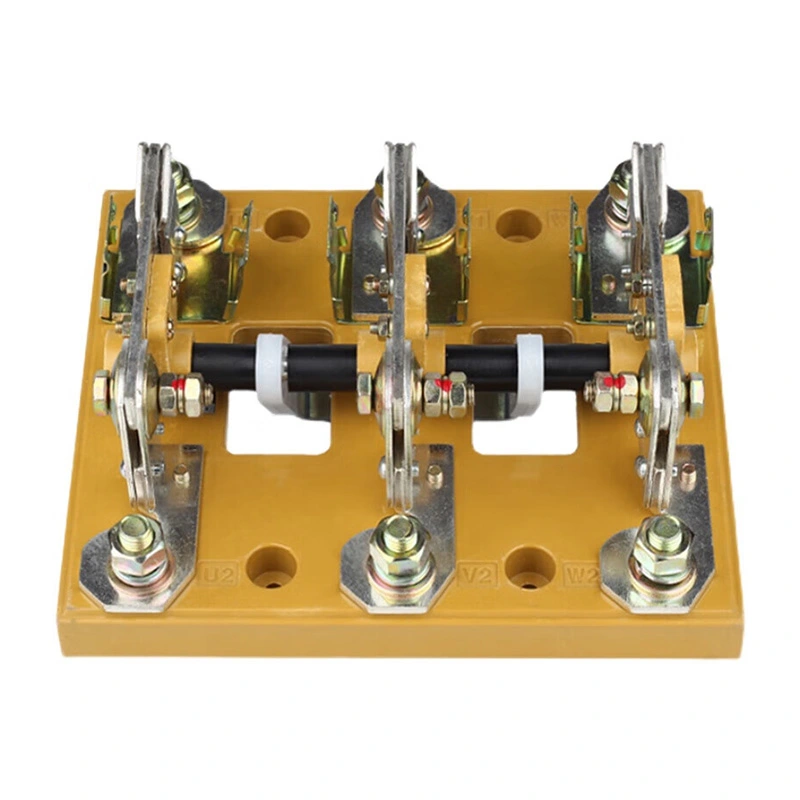

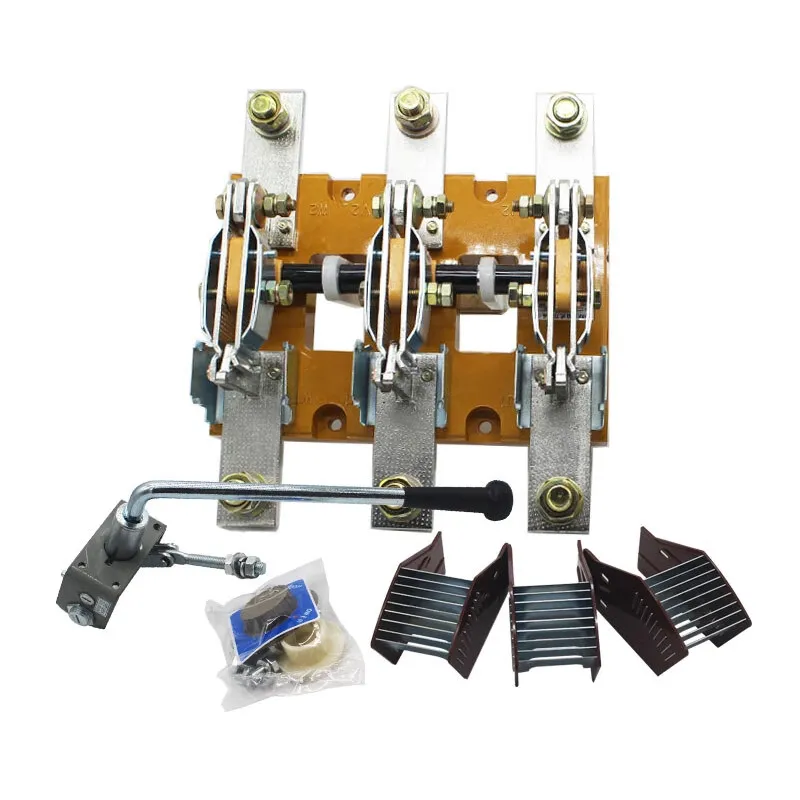

800 アンペアの 3 相切断スイッチは、主に電源の分離、スイッチング操作の実行、および低電流回路の接続または切断に使用されるデバイスです。消弧能力はありません。開位置にあるとき、接点は指定された絶縁距離を維持し、断線がはっきりと見えます。閉位置にあるとき、スイッチは通常の動作電流を流すことができるだけでなく、定められた期間、短絡電流などの異常な状態にも耐えることができます。

ほとんどの場合、800 アンペアの 3 相切断スイッチは低電圧アイソレータとして適用されます。つまり、定格電圧は 1 kV 未満です。動作原理と構造は比較的単純ですが、大量に生産されるため、その信頼性は非常に重要です。その結果、変電所や発電所の設計、建設、安全な運用において重要な役割を果たします。

800 アンペアの 3 相切断スイッチの特徴は、負荷電流を遮断できないことです。回路に電流が流れていない場合にのみ開閉できます。 800 アンペアの 3 相断路スイッチに関する一般的な言及には、その機能、特徴、分類、用途、誤操作防止の改善、メンテナンス方法、および一般的な問題が含まれています。

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

生産パラメータ:

l番目(A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
ウイ(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
絶縁耐力 (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
ウイインプ (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
動作電流le(A)
AC400V21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
AC400V22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
AC400V23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
AC750V21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
AC750V22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
AC750V23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
DC220V21	125	160	200	250	315	400	500	630
DC220V22	125	160	200	250	315	400	400	500
DC220V23	125	125	160	200
DC440V21	100	125	160	200	315	400	400	500
DC440V22	100	125	160	200	315	400	400	500
DC440V23	100	125	160	200
モーター出力(KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms、0.1S/1.0S)	10/20	10/20	12/30	12/30	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
容量の増減
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KAピーク値)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
機械的寿命（回）	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
電気的寿命（回）
ue=660V定格電流le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
重量(kg)
3極	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4極	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
作動トルク(N・m)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

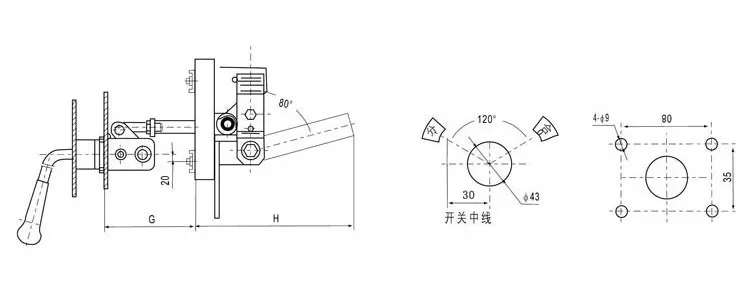

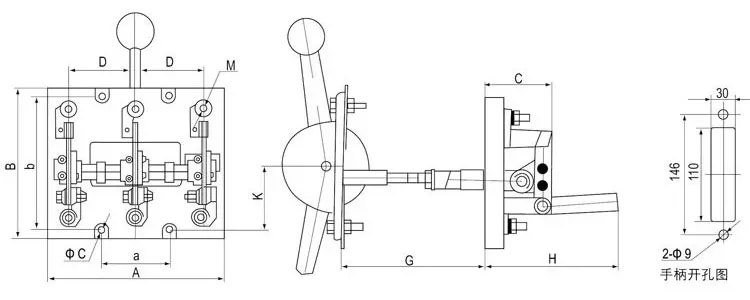

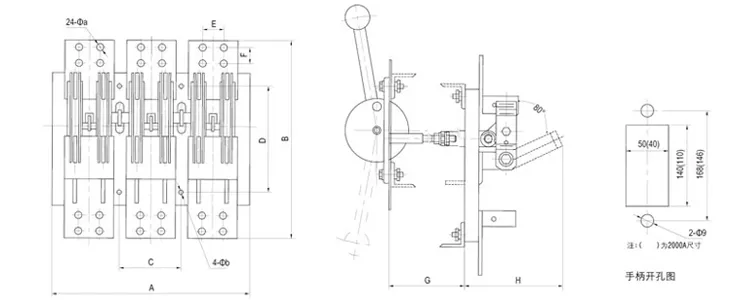

タイプ		フレームサイズ(mm)						取付寸法(mm)
タイプ		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
