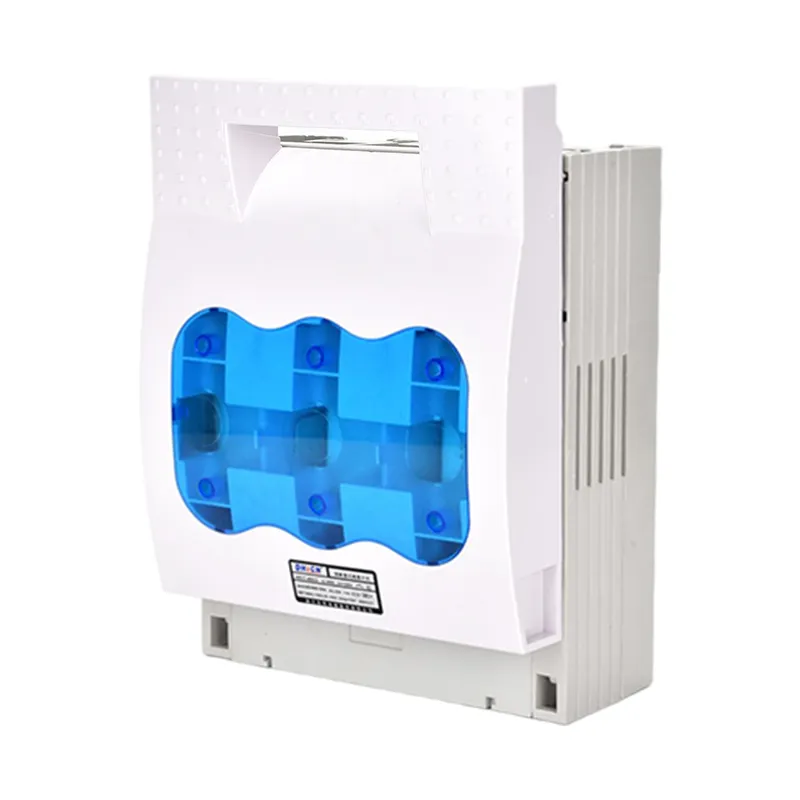

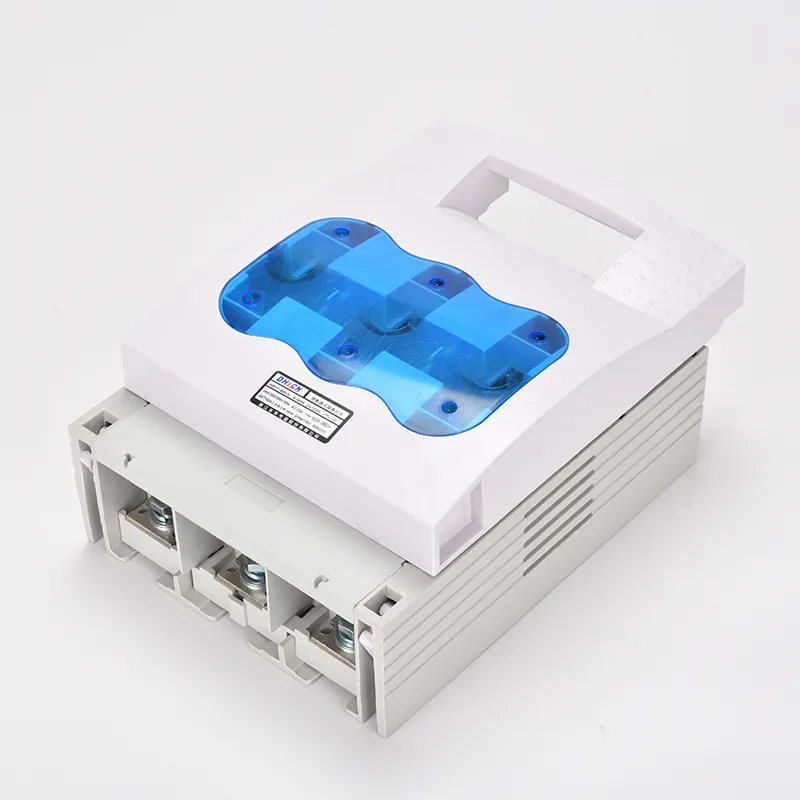

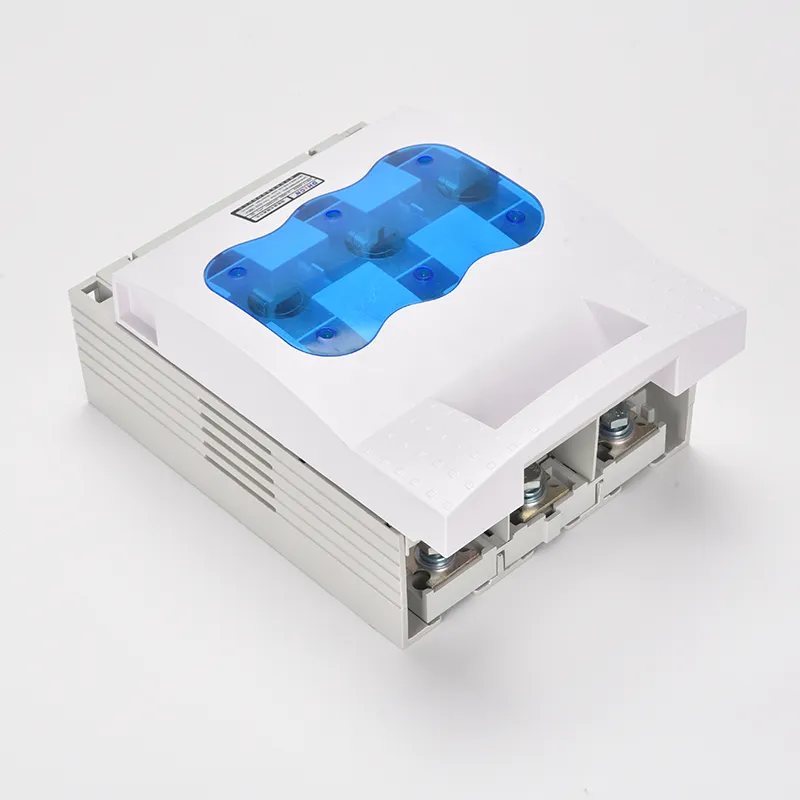

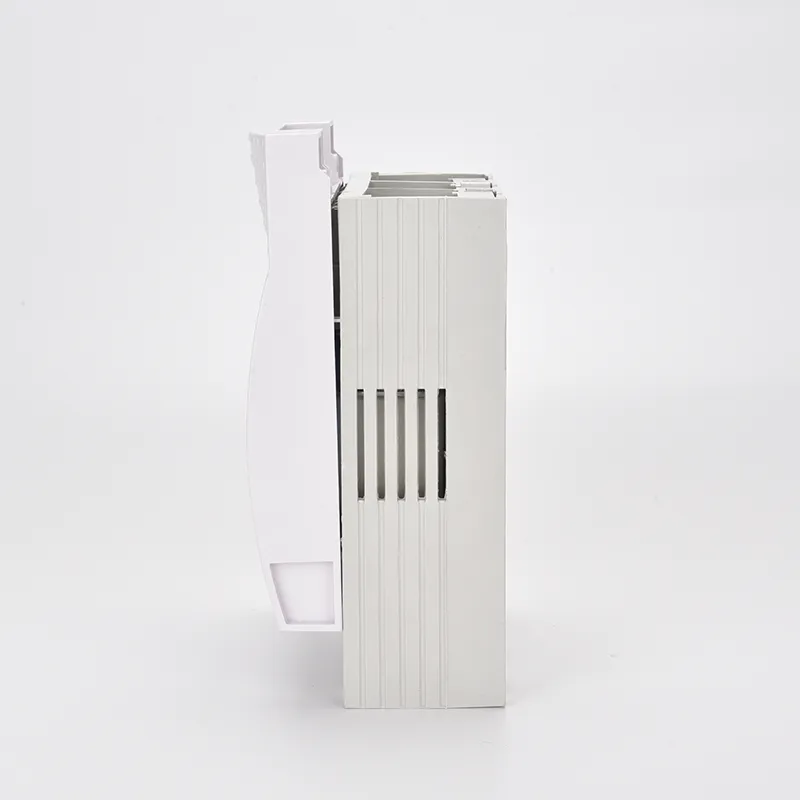

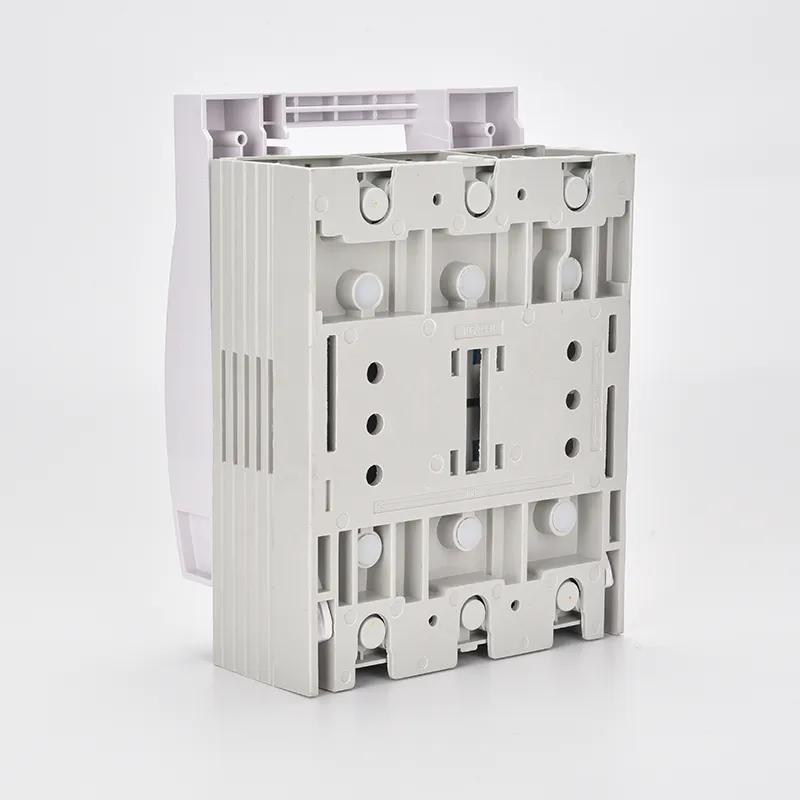

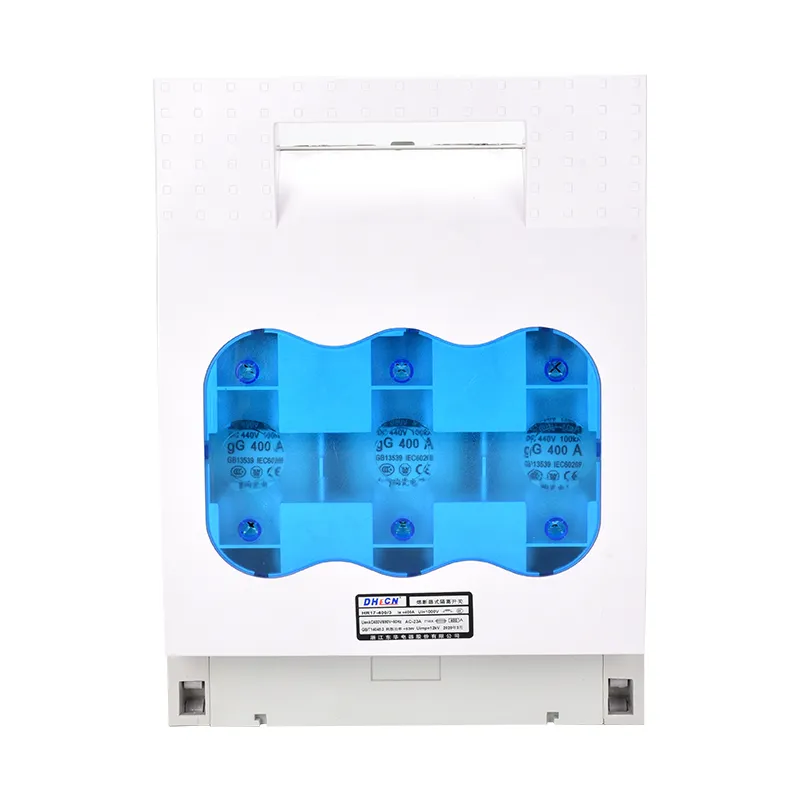

電気低電圧ヒューズ断路器スイッチング

非ヒューズ性断路器と比較して、電気式低電圧ヒューズ断路器スイッチングはヒューズとナイフスイッチの機能を兼ね備えているため、通常動作中に電源の切断と接続を制御し、短絡や過負荷の場合には電流を遮断できます。温州XiFa Electric Power Equipment Co., Ltdは、電気低電圧ヒューズ断路器スイッチングの製造を専門としています。高品質のヒューズ付き切断スイッチを製造するために、同社は切断スイッチとヒューズに高品質の銅を採用しています。エンクロージャはエポキシ樹脂カプセル化を採用しており、オペレータの安全を確保しながら内部コンポーネントを埃、湿気、外力から保護します。

お問い合わせを送信

製品説明

ヒューズ型アイソレータとしても知られる電気低電圧ヒューズ断路器スイッチングは、断路スイッチとヒューズの機能を巧みに組み合わせており、低電圧配電盤の重要なコンポーネントとなっています。そのヒューズ素子は故障電流を迅速に遮断して回路の安全性を確保するように設計されていますが、ナイフスイッチは特に無負荷状態でのスイッチング動作を目的としており、通常動作中に活電流を遮断することはできません。このユニークな組み合わせにより、ヒューズ付き切断スイッチは回路保護の信頼できる保護者として位置付けられます。

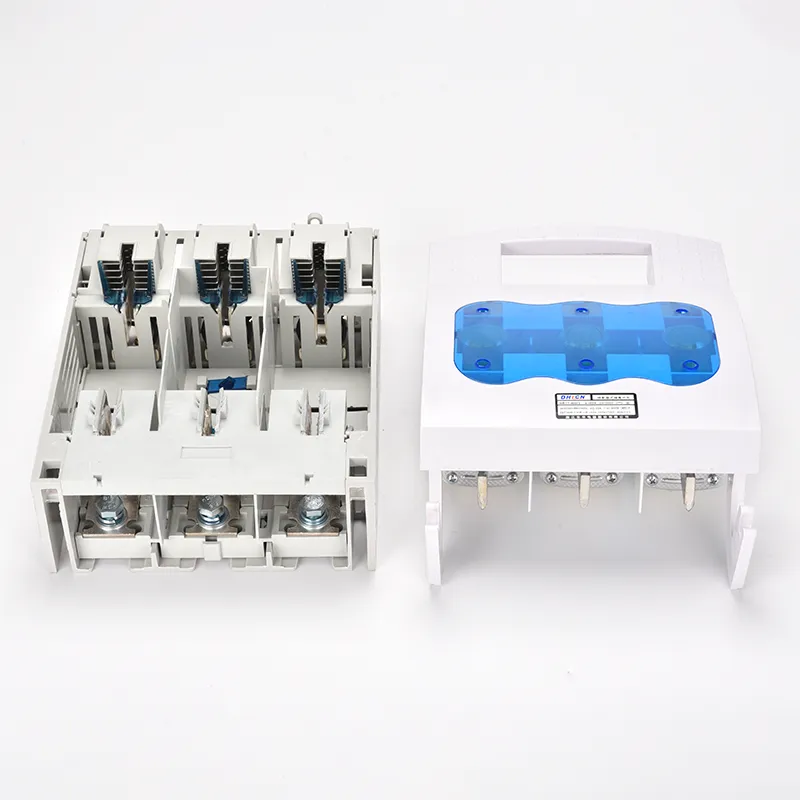

スイッチが閉じているとき、ナイフ機構は適切に設計されたリンケージシステムによってヒューズとバスバー間の確実な接触を確保し、電流が途切れることなく流れます。逆に、切断が必要な場合は、同じ単純なメカニズムで通電中のバスバーからヒューズを安全に切り離し、迅速な回路遮断が可能になります。この精密な機械設計により、回路の状態が変化する際にヒューズ付き切断スイッチがスムーズかつ確実に動作することが可能になります。

Electric Low Voltage Fuse Disconnector Switching

製品パラメータ:

ヒューズの種類	0			1			2			3
頻度	50Hz			50Hz			50Hz			50Hz
うえ(V)	690	500	400	690	500	400	690	500	400	690	500	400
ウイ(V)	800			800			800			800
(A)	160			250			400			630
Ith (A)	160			250			400			630
利用	AC-21B(690V)			AC-21B(690V)			AC-21B(690V)			AC-21B(690V)
	AC-22B(500V)			AC-22B(500V)			AC-22B(500V)			AC-22B(500V)
	AC-23B(400V)			AC-23B(400V)			AC-23B(400V)			AC-23B(400V)
生産能力を高める	725V、240A			725V、375A			725V、600A			725V、945A
	525V、480A			525V、750A			525V、1200A			525V、1890A
	420V、160A			420V、250A			420V、400A			420V、6300A
遮断容量	725V、240A			725V、375A			725V、600A			725V、945A
	525V、480A			525V、750A			525V、1200A			525V、1890A
	420V、1280A			420V、2000A			420V、3200A			420V、5040A
Ics (kA)	50	100	100	50	100	100	50	100	100	50	100	100
ヒューズの損失電力 (W)	12			23			34			48

Ith (A)	ヒューズの種類	ヒューズのイン（A）
160	0	4、6、10、16、20、25、32、35、40、50、63、80、100、125、160
250	1	80、100、125、160、200、224、250
400	2	125、160、200、224、250、300、315、355、400
630	3	315、355、400、425、500、630

タイプ	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

モード番号		外形寸法(mm)				取付寸法(mm)
モード番号		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3P	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3P	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3P	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3P	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3P	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3P	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11
