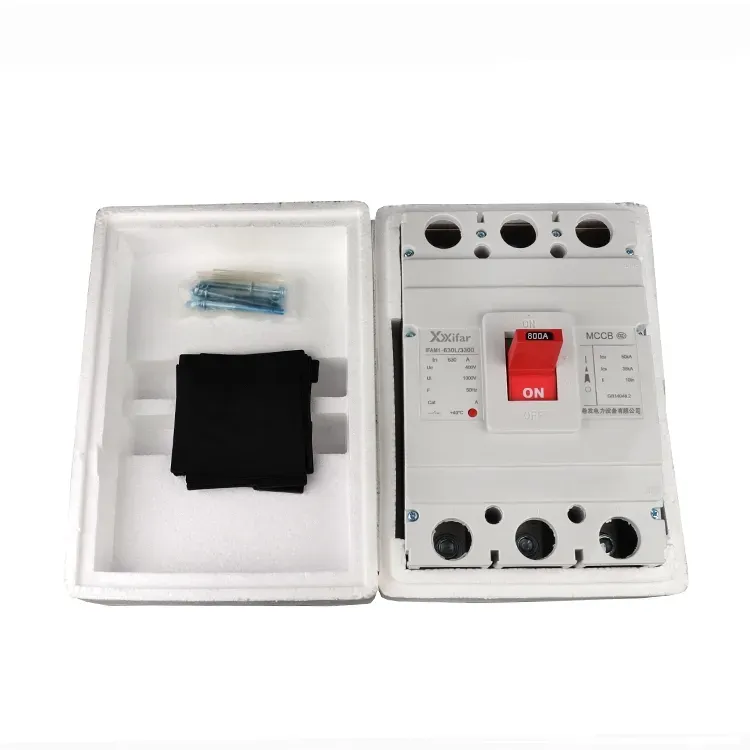

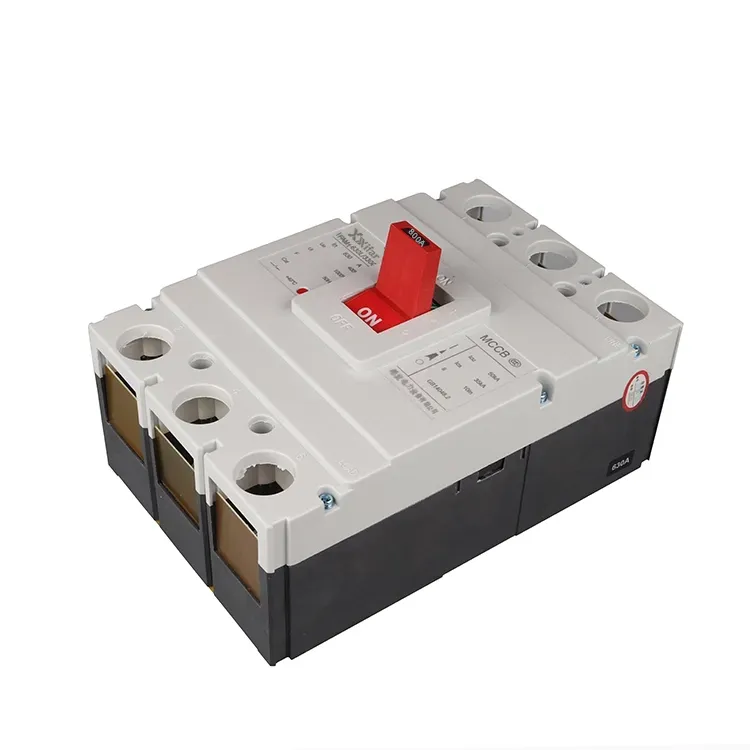

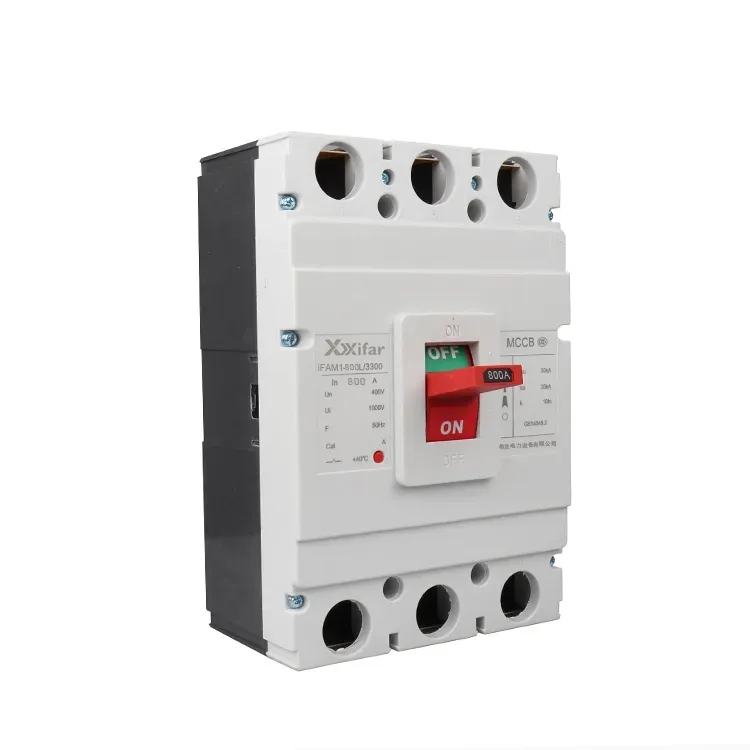

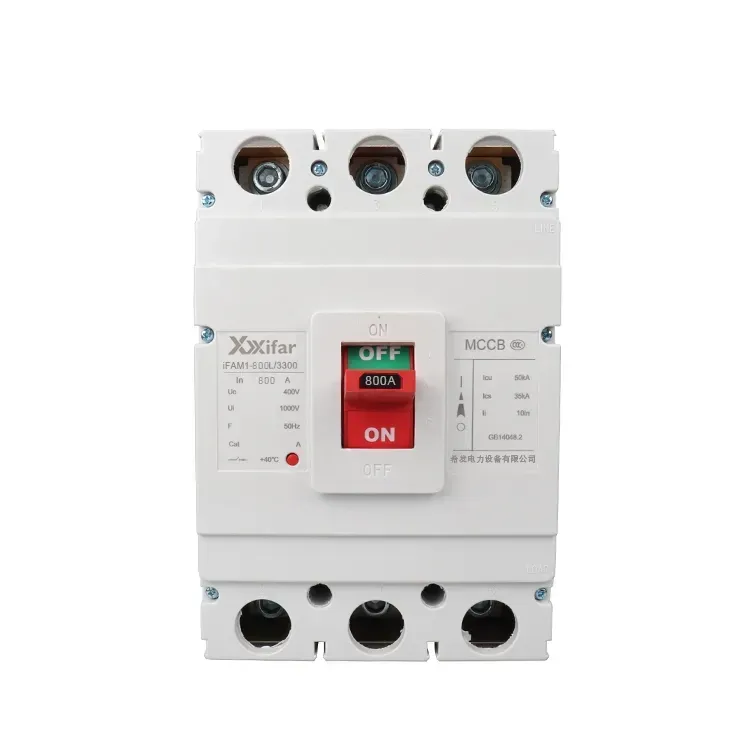

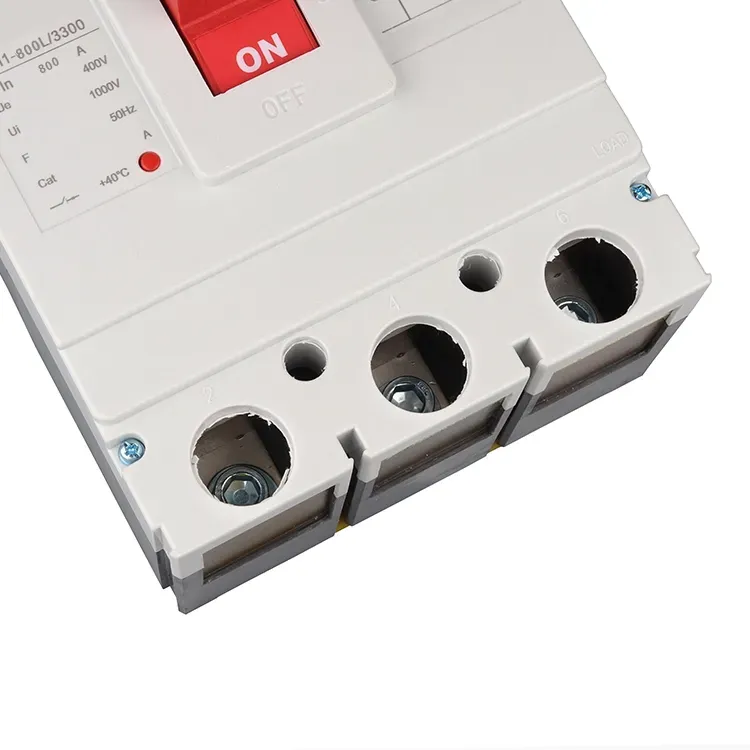

800 アンペア 4 極電気 McCB 成形ケース回路遮断器

800 アンペア 4 極電気 MCCB モールド ケース回路ブレーカーには、顧客のさまざまな要求を満たすために熱磁気トリップ ユニットまたは電子トリップ ユニットを装備できます。さらに、不足電圧トリップ コイル、残留電流装置、モーター保護ユニットなどの拡張ユニットにより、800 アンペア 4 極電気 MCCB モールド ケース サーキット ブレーカーがアプリケーションの需要を満たすためのより多くの機能を実現できるようになります。導入保護機能は以下のようになります。

熱式磁気引外し装置の保護機能：

1.過負荷保護:

回路電流が定格値を超えると、800 アンペア 4 極電気 MCCB モールドケースサーキットブレーカーのバイメタル ストリップが加熱して曲がり、トリップ機構が作動します。トリップ時間は電流の二乗に反比例します。

2.短絡保護:

短絡が発生した場合、大きな故障電流によって電磁力が発生し、トリップ機構がほぼ瞬時に作動します。

したがって、熱磁気 800A 4 極 MCCB は通常、長時間遅延保護と瞬間的保護の 2 段階の保護を提供します。非選択型とも呼ばれます。

電子トリップユニットの保護機能

1.過負荷保護:

800 アンペア 4 極電気 MCCB モールド ケース サーキット ブレーカーのマイクロプロセッサは、回路電流を継続的に監視および計算して、正確な保護を実現します。

2.短絡保護:

800 アンペア 4 極電気 MCCB モールドケース回路ブレーカーのプリセット遅延は、選択性を達成するために短絡状態中に適用されます。

3. 短絡保護:

重大な障害状態では、800 アンペアの 4 極電気 MCCB モールド ケース サーキット ブレーカーが遅滞なく作動し、回路を分離します。

4. 地絡保護:

これは、800 アンペア 4 極電気 MCCB モールドケース回路ブレーカーの地絡電流を検出して遮断するように設計されています。

したがって、電子 800A 4P MCCB は通常、長時間遅延保護、短時間遅延保護、瞬時保護、および地絡保護の 4 段階の保護を提供します。電子 800A 4P MCCB は選択型 MCCB とも呼ばれます。

追加の保護機能:

1. 不足電圧保護:

800 アンペアの 4 極電気 MCCB モールド ケース サーキット ブレーカーには、供給電圧が定義されたしきい値を下回ったときに 800A モールド ケース サーキット ブレーカーを自動的にトリップさせる不足電圧解除機能も装備されています。

2. 残留電流保護:

漏電保護タイプなどの特定のバージョンでは、漏電を検出し、感電に対する保護を提供できます。

3.モーター保護:

モーター保護 MCCB はモーター回路用に特別に設計されており、多くの場合、起動時の高い突入電流に対応するために D タイプのトリップ特性が使用されます。

800 アンペア 4 極電気 MCCB モールドケースサーキットブレーカーパラメータ:
