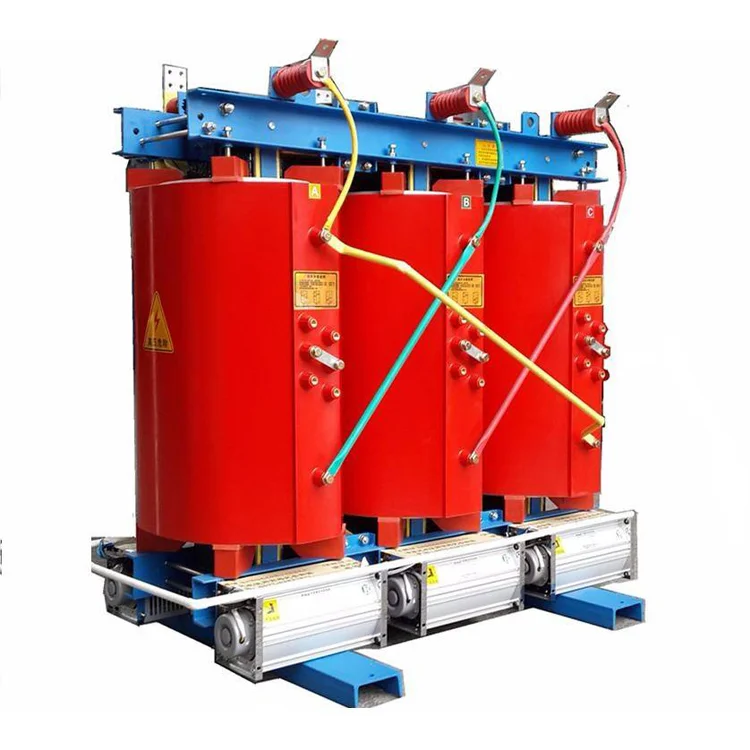

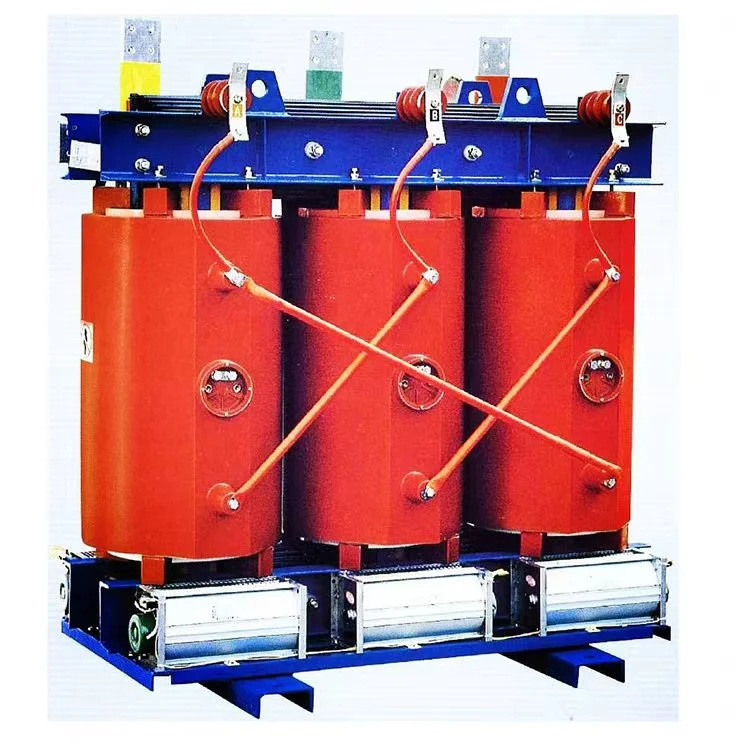

2500 KVA 11 ～ 0.4 KV 乾式変圧器

2500 kVA 11 ～ 0.4 kV 乾式変圧器は、主に次のコンポーネントで構成されています: 変圧器コア、変圧器巻線、変圧器絶縁、変圧器導体、変圧器冷却装置、および温度測定装置。

コイル

2500 kVA 11 ～ 0.4 kV 乾式変圧器コイルは、高精度巻線機で巻かれます。低電圧巻線にはフォイル巻線構造が採用されています。より大容量の変圧器の場合は、換気ダクトが予約されています。 巻き取った後、真空乾燥を行う。鋳造および固化プロセスはプロセス基準に従って厳密に実行され、コイル内に気泡やボイドがないことが保証され、変圧器が最適な動作を実現します。

コア

このシリーズの 2500 kVA 11 ～ 0.4 kV 乾式変圧器のコアは、高品質、高透磁率の方向性冷間圧延ケイ素鋼板で作られています。高度なケイ素鋼板切断ラインと 45°完全留め継ぎステップラップコアスタッキング技術が採用されています。コアリムをクラスFの一方向性ガラス繊維テープで結束し、コアヨークにパンチ穴のない新構造のプルプレートを採用して固定しています。コア表面はエポキシ樹脂でコーティングされており、漏れ磁束の影響を低減し、磁気回路分布を効果的に最適化し、コアノイズ、無負荷損失、無負荷電流を低減します。これにより、配電変圧器の外観品質が大幅に向上します。

高電圧巻線

2500 kVA 11 ～ 0.4 kV 乾式変圧器の高電圧巻線はセグメント層構造を採用しており、巻線の層間の電圧が大幅に低減されます。フィラーを含む真空注型エポキシ樹脂によって形成されており、巻線の内部部分放電レベルを低減し、コイルの電気的性能を向上させます。巻線層間の絶縁にはDMDエポキシ樹脂プリプレグ布を使用し、耐電圧強度を高めています。巻線表面はグラスファイバーメッシュ生地で満たされており、コイルの耐衝撃性が向上し、配電変圧器の短絡耐性が強化されています。コイルが乾燥したり亀裂が入ったりすることはありません。

低電圧巻線:

低電圧巻線はフォイル構造を採用しています。コイル内にラジアル冷却ダクトを採用し、放熱能力を高めています。 2500 kVA 11 ～ 0.4 kV 乾式変圧器の低圧巻線の層間の絶縁には、DMD エポキシ樹脂プリプレグ布が使用されています。端部は封止され、エポキシ樹脂でポッティングされ、一体の硬化成形が得られます。

製品パラメータ:

生産設備

半完成品

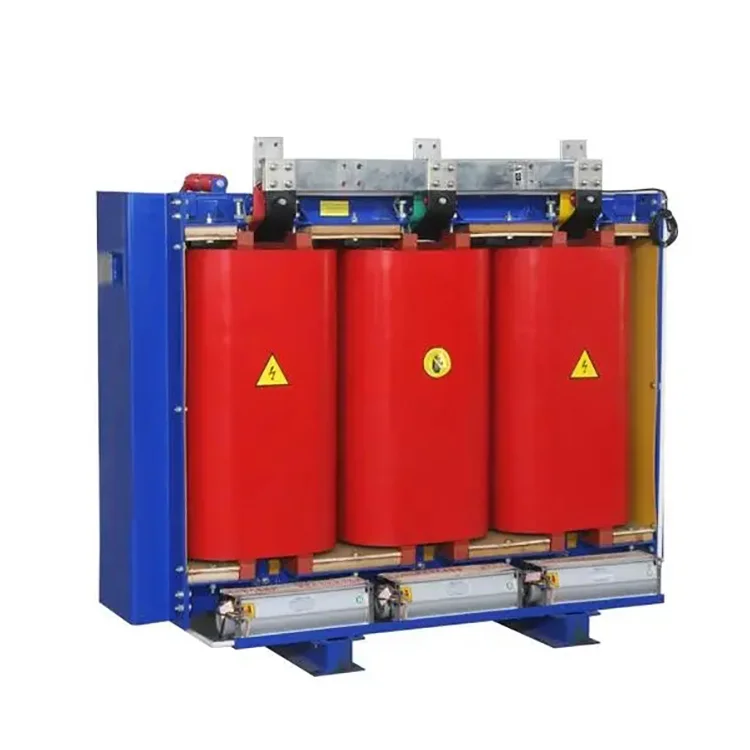

保護筐体 IP21

トランスコア

変圧器巻線

テストセンター

ワインディングワークショップ
