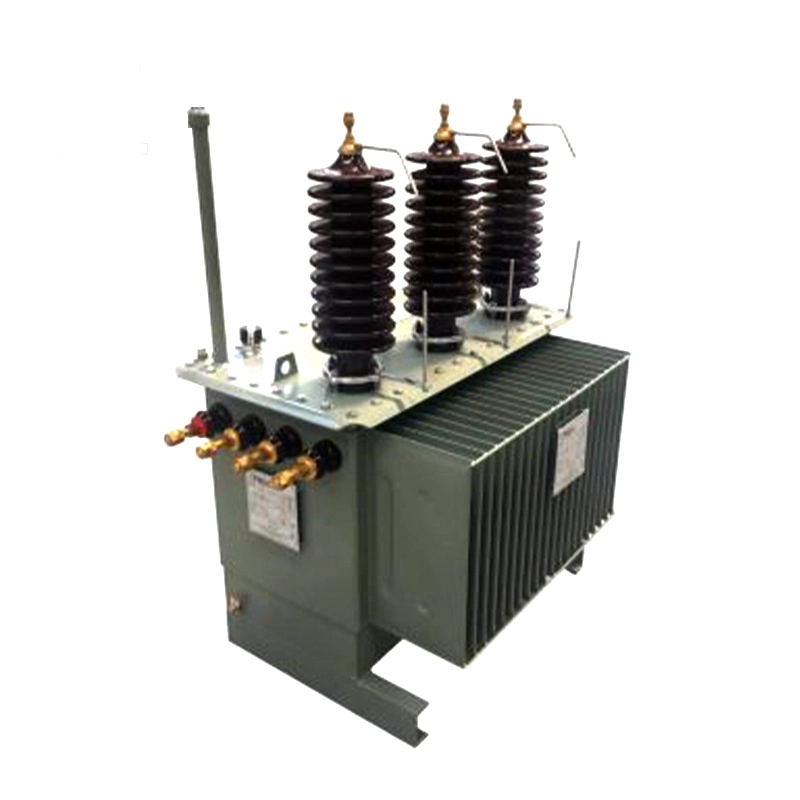

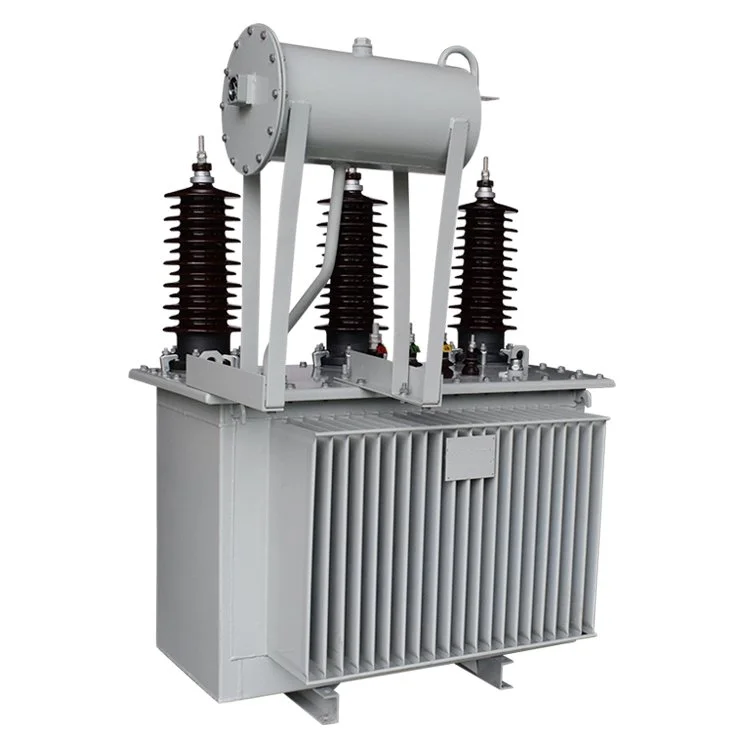

33kv 50kva 2 巻線油入変圧器

33kv 50kva 油浸変圧器の試運転前の検査とテスト

1. 外観および構造の目視検査

33kv 50kva 2 巻線油浸変圧器に目に見える損傷、変形、または油漏れがないことを確認するために、包括的な目視検査を実行する必要があります。タンク、ラジエーター、ブッシング、圧力解放装置を含むすべての外部コンポーネントをチェックして、それらが良好な状態にあり、適切に取り付けられていることを確認する必要があります。すべての機械的接続がしっかりしているかどうかを検証する必要があります。さらに、接地システムが正しく設置され、運用の安全に不可欠な信頼性の高い接地が提供されていることを確認するために、接地システムを検査する必要があります。

2. 絶縁抵抗試験

絶縁抵抗試験は、33kv 50kva 2 巻線油浸変圧器絶縁システムの状態を評価するための重要な方法です。メガオーム計は、相間および各相とアースの間の絶縁抵抗を測定するために使用されます。得られた値をメーカー指定の参考データと比較し、絶縁性能が要求基準を満たしていることを確認します。

3. 誘電正接試験

誘電損失試験は、tan δ 試験とも呼ばれ、33kv 50kva 2 巻線油入変圧器内の湿気の侵入、絶縁劣化、または部分放電の可能性を評価するために使用されます。誘電正接を測定することで、絶縁材料の状態をより総合的に評価することができます。このテストは通常​​、絶縁の状態をより完全に評価するために、絶縁抵抗テストと一緒に実行されます。

4. 巻数比とベクトルグループの検証

変圧器の巻数比は、設計仕様に準拠していることを確認するために検証する必要があります。これには、33kv 50kva 2 巻線油入変圧器の一次電圧巻線と二次電圧巻線間の正しい比の確認が含まれます。同時に、ベクトルグループをチェックして、電力システムの要件に従って、適切な位相変位と三相巻線の正しい接続を確保する必要があります。

5. 無負荷テスト

無負荷テストは、33kv 50kva 2 巻線油入変圧器の一次側に通電し、二次側は開回路のままで行われます。目的は、無負荷電流と無負荷損失を測定することです。このテストにより、コアの品質、磁束分布、巻線の対称性に関する重要な情報が得られます。また、磁気回路の異常を特定するのにも役立ちます。

6. 短絡テスト

短絡試験中、二次電圧巻線が短絡している間に、一次電圧巻線に減電圧が印加されるため、短絡インピーダンスと負荷損失の測定が可能になります。このテストにより、負荷条件下での 33kv 50kva 2 巻線油入変圧器の性能に関する貴重なデータが得られます。これには、熱挙動、短絡耐性、巻線の機械的強度が含まれます。

7. 油の品質分析と油面検査

33kv 50kva 2 巻線油入変圧器の場合、絶縁油の状態は動作性能と耐用年数に直接影響します。試運転前に、水分含有量、酸性度、不純物レベルなどのパラメータを確認するために、実験室分析のためにオイルのサンプルを採取する必要があります。すべての結果は、適用される基準に準拠するものとします。さらに、タンク内のオイルレベルを検証して、必要な範囲内にあることを確認し、動作中の効果的な冷却と断熱を保証する必要があります。

要約すると、33kv 50kva 2 巻線油入変圧器を使用開始する前に、一連の厳格な検査とテストを完了する必要があります。これらの手順により、安定したパフォーマンス、動作の安全性、長期的な信頼性が保証されます。適切な試運転前テストは、潜在的な故障のリスクを軽減するだけでなく、33kv 50kva 2 巻線油入変圧器の安全かつ効率的な長期運転のための強固な基盤を提供します。
