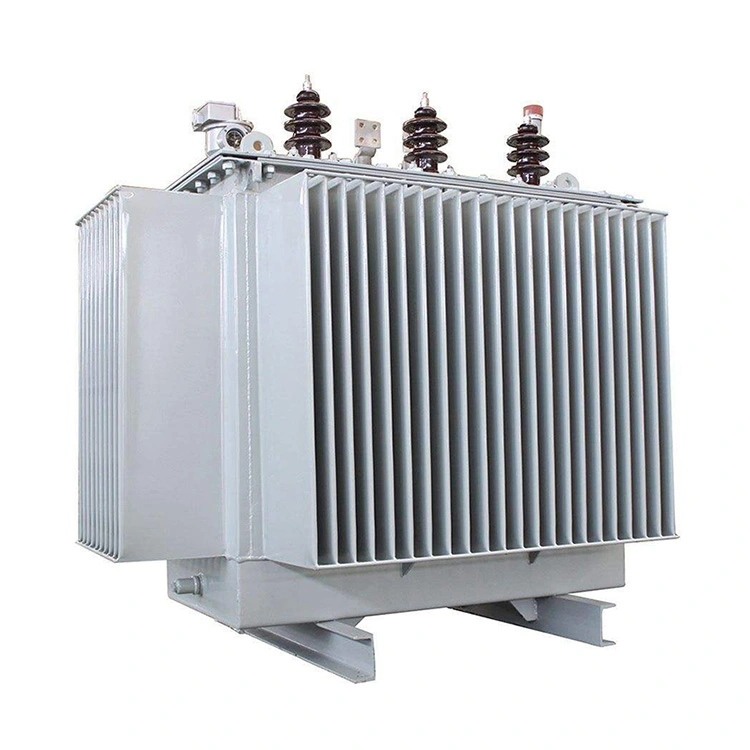

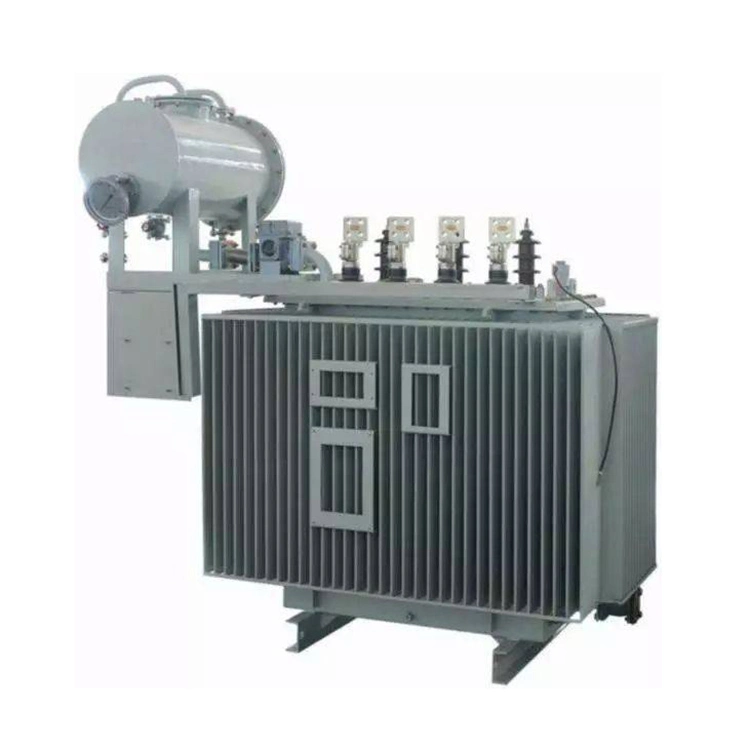

35kv 1250 kva 鉄心油入変圧器

製品の強み:

1) 35kv 1250kva 鉄心油入変圧器の特徴

エポキシ樹脂乾式変圧器と比較して、35kv 1250kva 鉄心油浸変圧器はより効果的な放熱を実現します。変圧器オイルはタンク内で自然に循環するため、巻線とコア構造全体に熱が均一に伝達されます。対照的に、1250kva 乾式変圧器は主に空冷と固体断熱材に依存しており、一般に熱伝導率が低く、熱伝達能力も低くなります。

35kv 1250kva 乾式変圧器の場合、温度監視は変圧器本体内の固定位置に埋め込まれたセンサーに依存します。測定点が限られているため、監視される温度は全体の平均動作温度ではなく、特定の位置の状態のみを反映します。局所的な過熱が発生した場合、表示される値は 35kv 1250kva 乾式変圧器の実際の熱状態を正確に表さないことがあります。ただし、35kv 1250kva 鉄心油入変圧器は、熱をより均一に分散する絶縁油の循環の恩恵を受けます。その結果、監視される温度は通常、35kv 1250kva 鉄心油浸変圧器の平均内部温度に近くなります。

35kv 1250kva 鉄心油入変圧器のもう 1 つの重要な利点は、劣化後に変圧器油をろ過、精製、再生できる絶縁システムの回復性の恩恵を受け、耐用年数を延ばし、絶縁性能を維持するのに役立ちます。これに対し、エポキシ樹脂注型絶縁を採用した35kv 1250kva乾式変圧器は、強固な封止構造となっています。断熱材が経年劣化、亀裂、または熱損傷を受けると、その劣化は元に戻せなくなります。絶縁システムで発生する障害は、多くの場合、変圧器全体に永久的な損傷をもたらします。

製造の観点から見ると、35kv 1250kva 乾式変圧器には比較的複雑な製造プロセスが含まれ、通常は 35kv 1250kva 鉄心油入変圧器よりも全体的なコストが高くなります。さらに、35kv 1250kva 鉄心油入変圧器が耐用年数に達した場合、銅、鋼、変圧器油などの材料の多くはリサイクルして再利用できます。 35kv 1250kva 乾式変圧器、特にエポキシ樹脂キャストタイプは、樹脂絶縁体の分離と処理が難しいため、リサイクルの可能性がさらに限定されます。

2) 35kv 1250kva 乾式変圧器の特性

35kv 1250kva 乾式変圧器は、絶縁油なしで動作するため、火災の危険性が大幅に軽減され、建物の防火要件が軽減されるため、広く使用されています。高層ビル、地下施設、商業施設、病院、その他厳しい火災安全規制のある場所などの特定の特殊な環境では、35kv 1250kva 乾式変圧器が優先または必須の選択肢となることがよくあります。

35kv 1250kva エポキシ樹脂キャスト乾式変圧器は、熱抵抗が低く、経年劣化や亀裂が生じやすいなど、初期の絶縁材料に伴う制限の多くを克服しました。絶縁技術の継続的な開発により、一部の 35kv 1250kva エポキシ樹脂キャスト乾式変圧器はクラス H 耐熱レベルを達成できるようになり、厳しい動作条件下でも優れた熱性能を発揮します。

従来の 35kv 1250kva 鉄心油入変圧器と比較して、乾式変圧器には、耐油漏れ性、耐火性能の向上、メンテナンス要件の軽減、防塵性の向上、耐湿性の向上など、いくつかの運用上の利点もあります。さらに、35kv 1250kva 乾式変圧器は通常、動作中に比較的低い部分放電レベルを示します。

構造的には、35kv 1250kva エポキシ樹脂キャスト乾式変圧器は、主に積層ケイ素鋼コアとエポキシ樹脂キャスト巻線で構成されています。高圧巻線と低圧巻線の間には、電気絶縁を強化するための絶縁筒が設置されています。巻線アセンブリは、緩み防止機能を備えたスペーサーと締結コンポーネントによって機械的に支持および固定されており、振動や熱サイクル条件下でも信頼性の高い長期動作が保証されます。

技術仕様:
