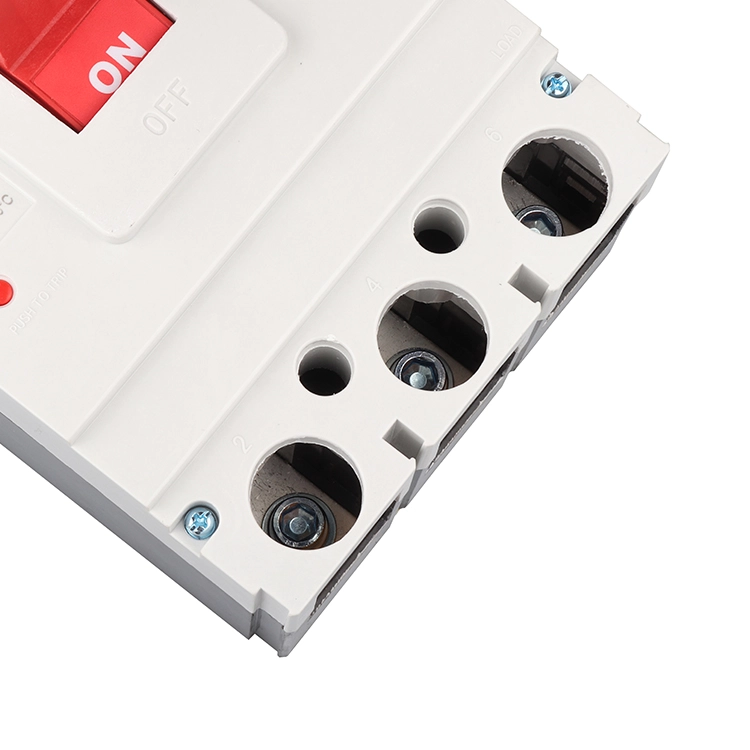

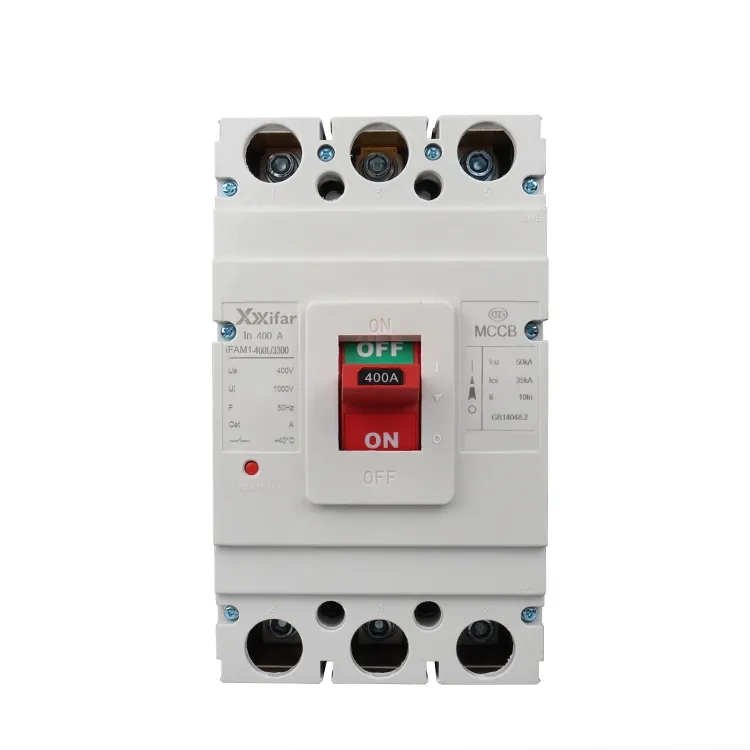

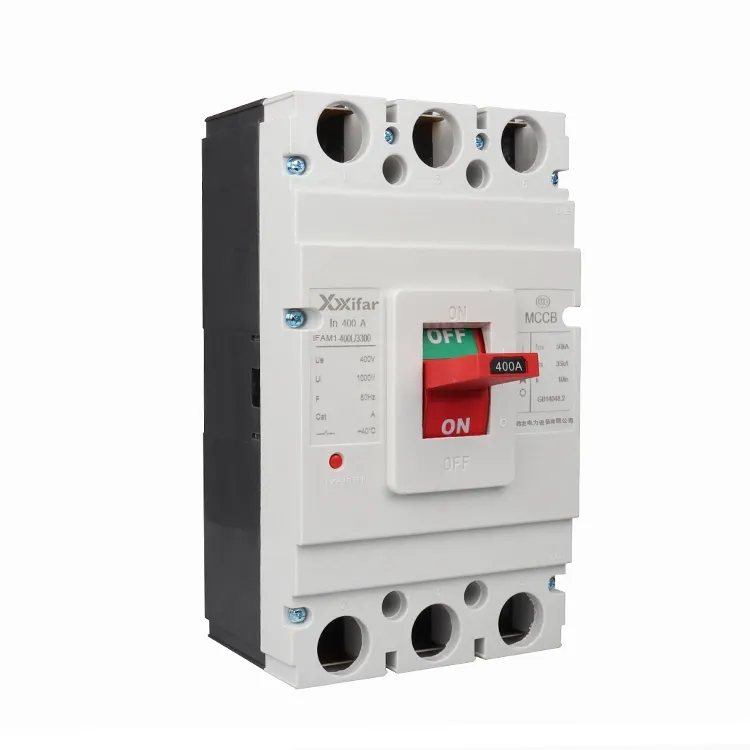

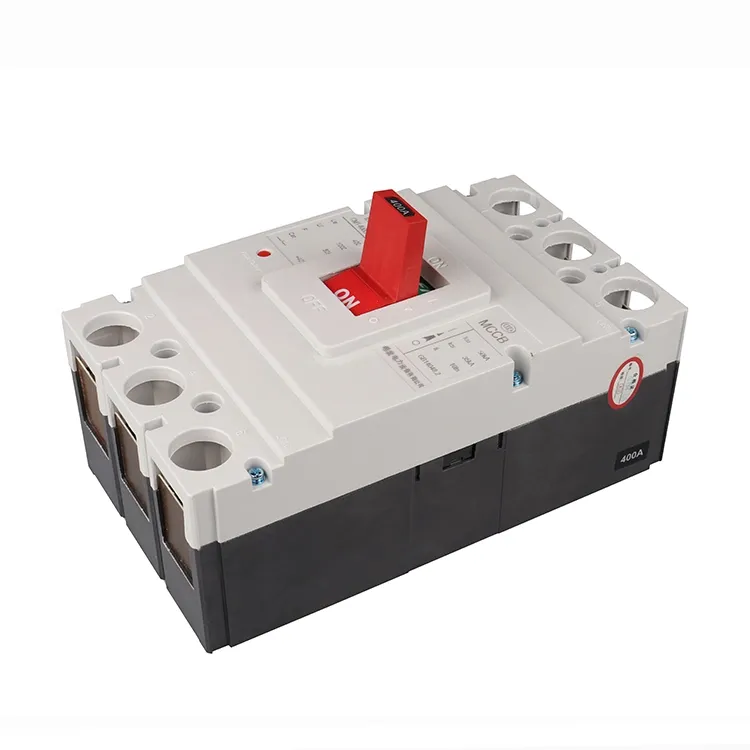

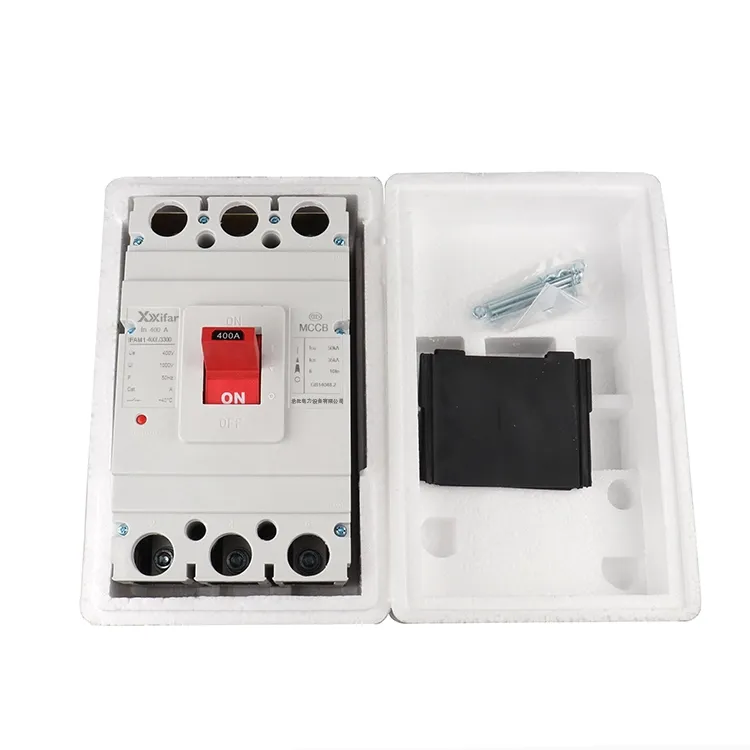

400a 3p Mccb 密閉型モールド ケース スイッチ

400a 3p mccb密閉モールドケーススイッチは、モールド絶縁筐体と空気絶縁を備えたタイプのブレーカです。通常、低電圧配電システムに設置および適用され、定格範囲内の通常電流と故障電流の両方を遮断または分離し、ケーブルと電気機器の保護に役立ちます。 A 400a 3p mccb 密閉モールド ケース スイッチの一般的なトリップ方法には、磁気のみ、熱磁気、および電子トリップ ユニットが含まれます。

磁気のみのトリップは、短絡条件下でのみ動作します。つまり、400a 3p mccb 密閉モールドケーススイッチは、短絡などの故障が発生した場合にのみトリップします。このタイプは、別個の過負荷保護がすでに提供されているヒーター回路またはモーター回路でよく使用されます。

熱磁気トリップユニットは、短絡と持続的な過電流の両方に応答します。電流が一定期間400Aを超えるか、短絡が発生すると、400a 3p mccb密閉モールドスイッチがトリップします。 2 つの保護機構を組み合わせているため、400a 3p mccb 密閉モールド ケース スイッチの複合トリップまたはデュアル トリップと呼ばれることもあり、一般的な配電に一般的に適用されます。

電子トリップユニットは、より高度で成熟したソリューションを表します。このタイプでは、磁気ピックアップ、温度設定、トリップ遅延などのパラメータを調整することができ、400a 3p mccb密閉モールドケーススイッチはより幅広い用途に適しています。ただし、この柔軟性の追加には通常、より高いコストが伴います。

これらのタイプに加えて、モータ保護専用に設計された配線用遮断器もあります。このようなアプリケーションの場合、磁気トリップ設定は一般的に高く、定格電流の 10 倍を超えます。これにより、モールドケース回路ブレーカは、障害状態下でも保護を提供しながら、不必要にトリップすることなくモータ起動時の高い突入電流に耐えることができます。

400a 3p mccb密閉モールドケーススイッチパラメータ:

400a 3p mccb 密閉モールド ケース スイッチの機能 付属品

アクセサリは、400a 3p mccb 密閉モールド ケース スイッチの基本機能を拡張し、補完します。制御オプションを追加し、保護機能を強化してデバイスの不可欠な部分にします。 400a 3p mccb 密閉モールド ケース スイッチの一般的な付属品には、補助接点、警報接点、シャント トリップ ユニット、不足電圧リリース、モーター オペレータ、外部回転ハンドルなどがあります。

1) 補助接点

補助接点は主に、400a 3p mccb 密閉モールド ケース スイッチが開いているか閉じているかを示すために使用されますが、故障トリップが発生したかどうかは表示されません。制御回路に接続されています。モールドケース回路ブレーカの場合、フレームサイズが 400A 以上で、2 つの常開接点と 2 つの常閉接点の構成が約 6A の熱電流で利用可能です。 100A のフレーム サイズでは通常、単一のブレーク切り替え接点が使用されますが、225A および 250A では、従来の熱電流が約 3A のブリッジ接点構造が採用されます。

2) 警報接点

警報接点は、400a 3p mccb 密閉モールド ケース スイッチが過負荷、短絡、不足電圧などの障害により自動的にトリップしたときに信号を送信するように設計されています。動作電流は通常、AC 380Vで0.3A、またはDC 220Vで0.15Aですが、通常は1Aを超えません。ただし、熱電流は通常 1 ～ 2.5A の範囲内に収まります。

3) シャントトリップユニット

シャント トリップ ユニットを使用すると、400a 3p mccb 密閉モールド ケース スイッチを遠隔から開くことができます。その動作電圧は主回路電圧から独立できます。これは短時間の使用を目的としており、コイルの通電時間は通常 1 秒を超えてはなりません。そうしないとコイルが損傷する可能性があります。

コイルの焼損を防ぐために、マイクロスイッチがシャントトリップコイルと直列に接続されています。コイルが通電されると、アーマチュアが引き付けられ、マイクロスイッチが常閉状態から常開状態に変化します。制御回路が遮断されるため、押しボタンを押し続けてもコイルは通電されません。この設計はコイルを過熱から効果的に保護します。 400a 3p mccb 密閉モールド ケース スイッチがリセットされて再び閉じると、マイクロスイッチは通常閉じた位置に戻ります。シャント トリップ ユニットは、さまざまな用途に合わせてさまざまな制御電圧と周波数で利用できます。

4) 不足電圧解除

不足電圧リリースは、回路と電力機器を低電圧状態から保護するために使用されます。そのコイルは配線用遮断器の供給側に接続されており、コイルが通電されている場合にのみ遮断器を閉じることができます。電圧が低すぎる場合、400a 3p mccb 密閉モールド ケース スイッチを閉じることができません。システム電圧が不足電圧リリースの定格電圧と一致していることを確認することが重要です。動作範囲は通常、定格電圧の 70% ～ 35% です。これらのデバイスは、さまざまな用途に合わせて、さまざまな電圧定格と周波数でも入手できます。

5) モーターオペレーター機構

モーターオペレーターは、サーキットブレーカーの自動開閉と遠隔操作に使用されます。モーター駆動と電磁式の 2 つの主なタイプがあります。モーター駆動機構は通常、フレーム サイズ 400 A 以上のモールド ケース回路ブレーカー MCCB に使用されますが、電磁オペレーターは定格 225 A 以下の MCCB により適しています。
