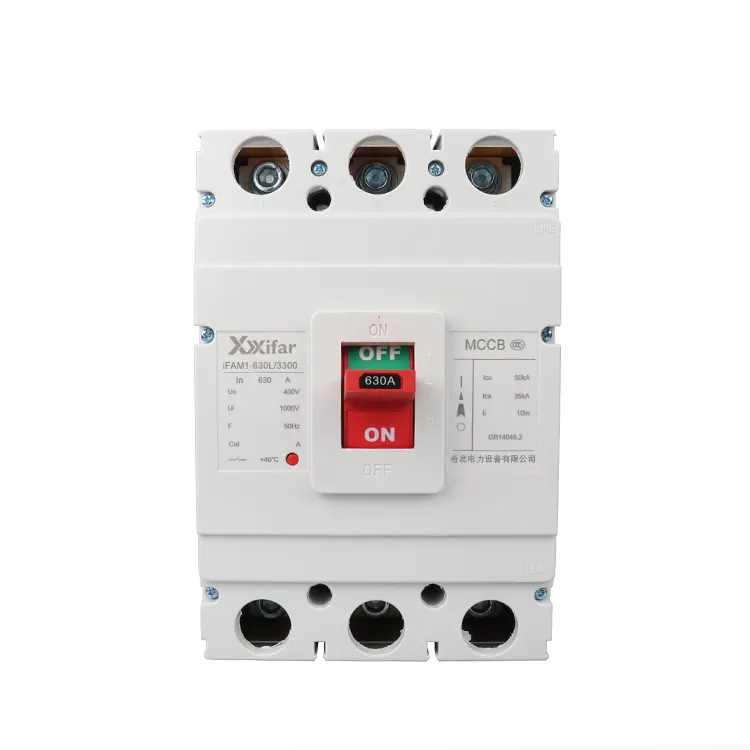

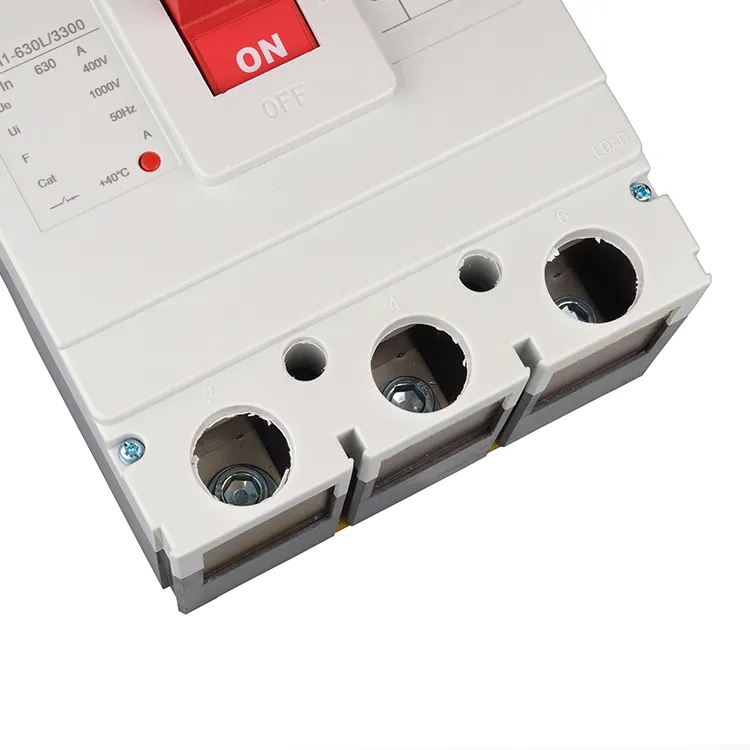

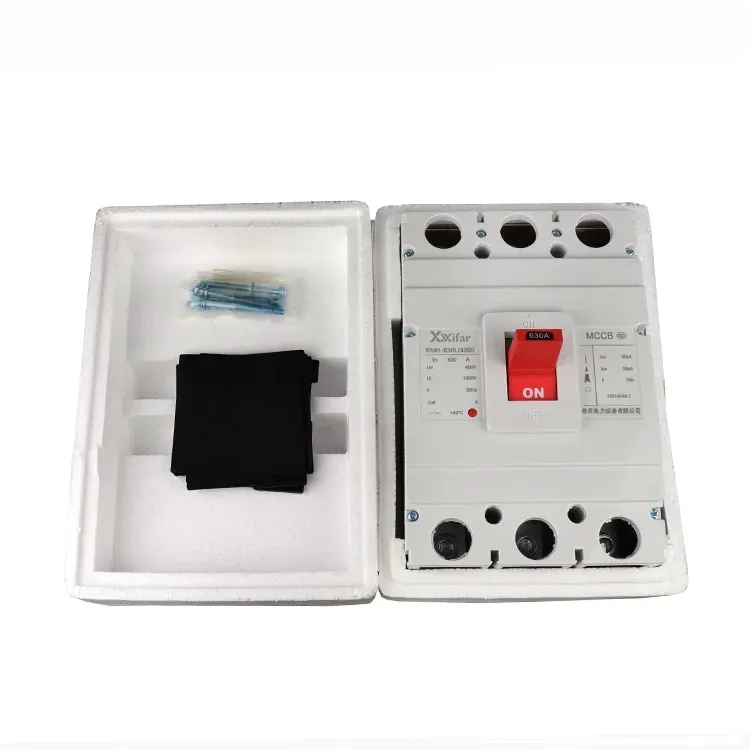

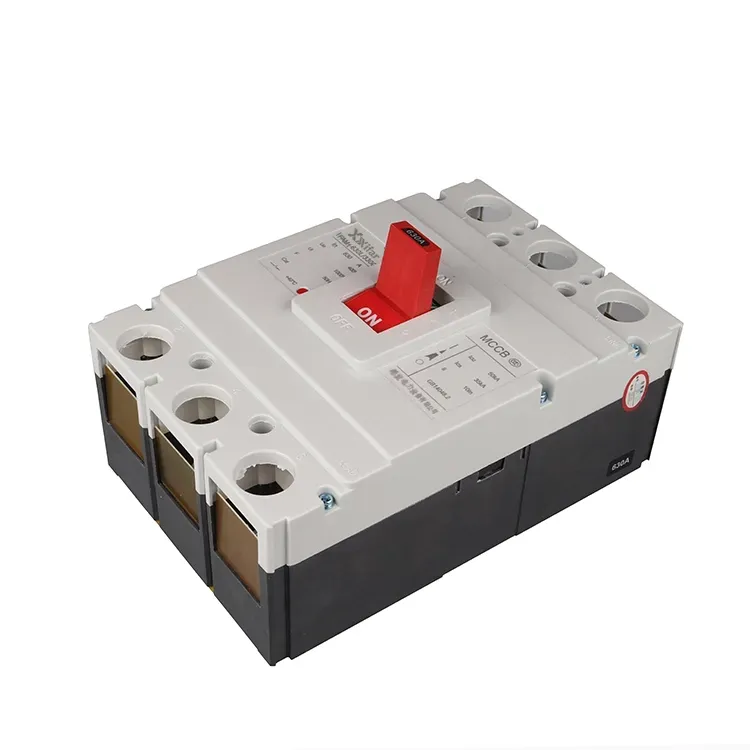

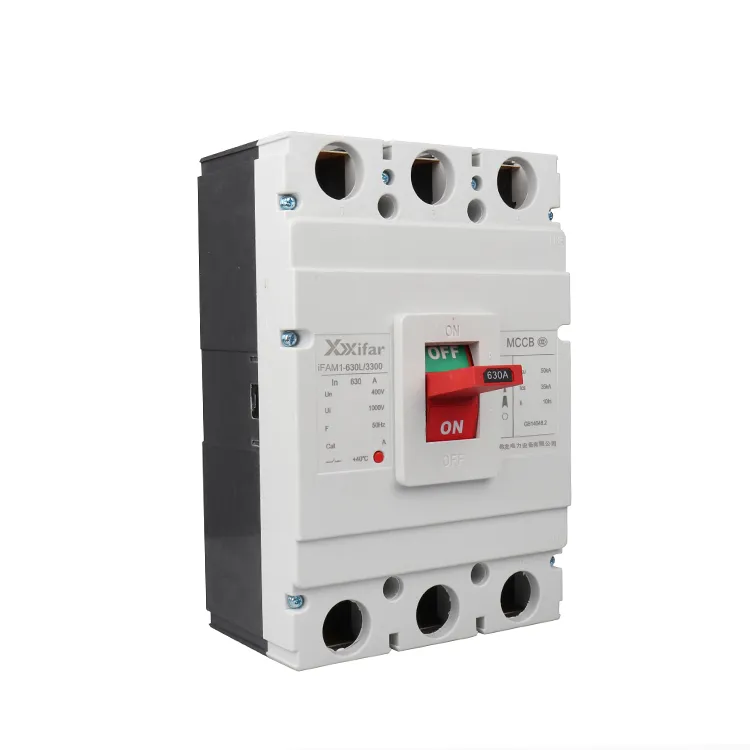

630a 3p 熱磁気モールドケースサーキットブレーカ

630a 3p 熱磁性モールドケースサーキットブレーカーは、低電圧配電システムで使用される必須かつ重要な保護装置です。完全に密閉された絶縁ハウジングを採用しており、MCCB は、接点システム、消弧ユニット、トリップ機構などの重要なコンポーネントをコンパクトな構造に統合しています。

密閉ユニットとして設計されているため、630a 3p 熱磁性モールドケースサーキットブレーカーは、通常、分解や修理を目的としていません。これは、中容量および小容量の回路に保護を提供するために産業用および商業用の設備に広く適用されており、通常は分岐または終端の保護デバイスとして機能します。

サーキットブレーカーのカテゴリ内では、モールドケースサーキットブレーカーは、通常配電システムの主収入源として使用される気中サーキットブレーカーと、住宅用および軽負荷用途で一般的に使用されるミニチュアサーキットブレーカーの間に位置します。

630a 3p 熱磁性モールドケースサーキットブレーカーの一般的な適用ケースには、モーター保護回路、分電盤、中型機器の電源ラインなどがあります。

630a 3p 熱磁気モールドケースサーキットブレーカーパラメータ:

630a 3p サーマル磁気モールドケースサーキットブレーカ 機能特性

1. 過負荷保護:

630a 3p サーマル磁気モールドケース遮断器では、過負荷保護は長時間保護とも呼ばれます。過負荷保護はバイメタル ストリップの熱変形に基づいています。トリップ時間は逆時間特性に従います。つまり、電流が大きいほどトリップが速くなります。 これにより、継続的な過負荷状態での過熱から導体と機器を保護します。

2. 短絡保護

一般的に、短絡保護は 630a 3p 熱式磁気モールドケース遮断器の瞬時保護を使用して実装されます。磁気トリップユニットは瞬時の保護を提供します。電流が定格値の約 8 ～ 12 倍に達すると、熱磁気モールドケース回路ブレーカーは電源周波数サイクルの半分 (約 10 ミリ秒) 以内にトリップします。 これにより、短絡電流がピークに達する前に遮断が確実に発生します。

3. 不足電圧保護

不足電圧リリースが取り付けられている場合、電圧が 1 秒以上定格値の 70% を下回るとトリップが発生します。電圧が定格値の 35% を下回ると、瞬時にトリップが発生します。この機能は、低電圧動作によるモーターの損傷を防ぐのに役立ちます。

4. 漏電保護

電子保護モジュールが組み込まれた 630a 3p 熱磁気モールドケースサーキットブレーカーは、ゼロシーケンス変流器を介して残留電流を検出できます。  漏電モジュールが個人保護の場合は 30 mA、防火の場合は 300 mA を超える電流を検出すると、トリップが発生します。トリップ時間は通常 0.1 秒以内です。
