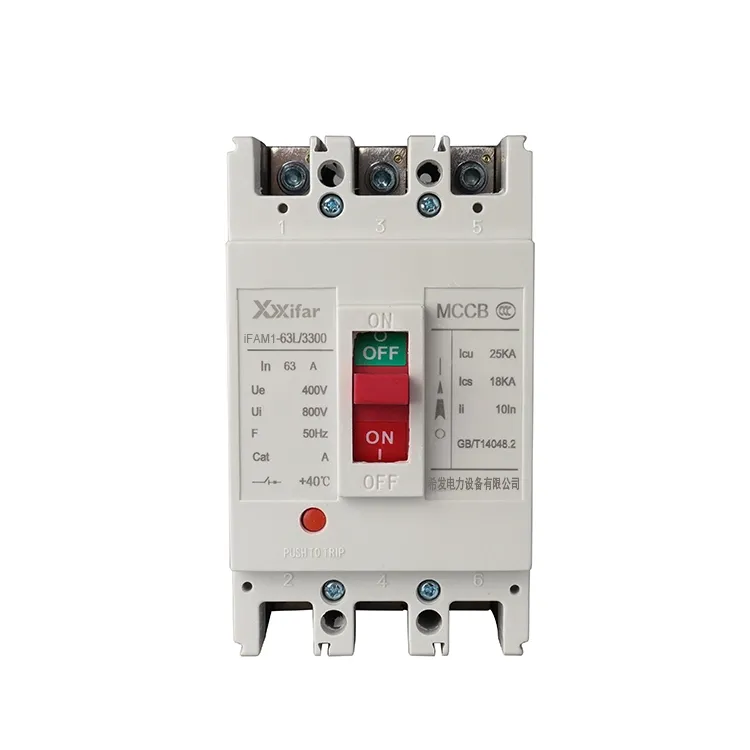

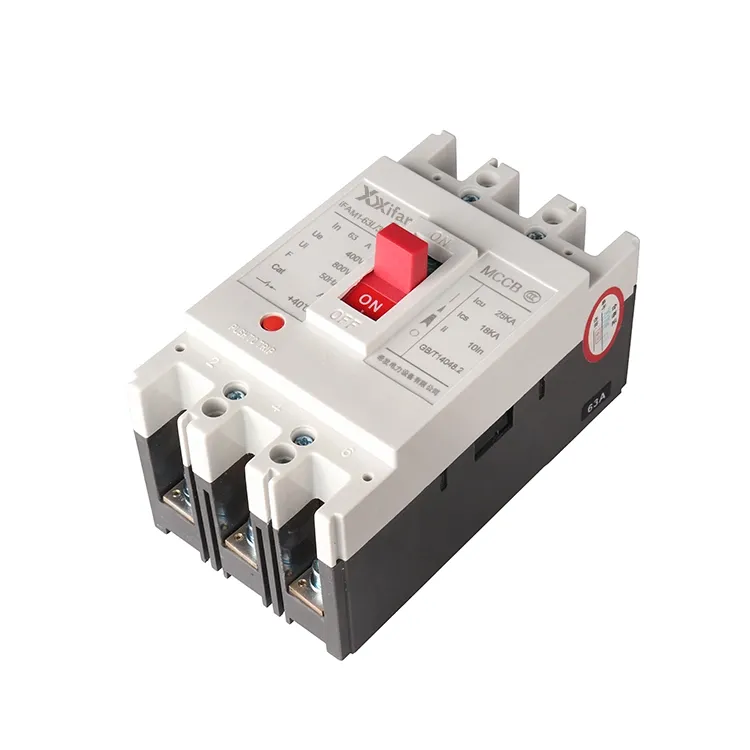

63a 3p 配線用遮断器

63a 3p ノーヒューズ遮断器の動作原理

(1) 電流検出と遮断

63a 3p モールドケースサーキットブレーカーの内部では、検出素子が回路を流れる電流を監視します。電流があらかじめ設定されたレベルを超えると、トリップ機構を作動させる磁力が発生します。電磁作用の原理に基づいて、接点が急速に開き、回路が遮断されます。

(2) 熱保護

過負荷状態では、63a 3p ノーヒューズ遮断器の感熱素子が発熱します。温度が上昇するとバイメタルストリップが曲がり、トリップ機構が解除され、主回路が切断されます。これにより過熱が防止され、長時間の過電流によって引き起こされる火災の危険が軽減されます。

(3) 不足電圧とシャントトリップ

供給電圧が一定のレベルを下回ると、不足電圧解除装置のアーマチュアが外れ、トリップ機構が作動して回路が開きます。さらに、分路トリップ装置が通電されると、そのアーマチュアが引き込まれて同じトリップ機構が作動し、主回路が切断されます。

63a 3p ノーヒューズ遮断器の主な機能

(1) 短絡保護

短絡が発生した場合、電流は非常に高い値まで急激に増加します。 63a 3p モールド ケース サーキット ブレーカーはほぼ瞬時に応答し、回路を開いて深刻な電気的ストレスから機器を保護します。

(2) 過負荷保護

負荷電流が定格値を超える状態が続くと、63a 3p ノーヒューズブレーカが自動的に作動します。過熱を防ぎ、配線や接続された機器の損傷を防ぎます。

(3) 自動切断

障害が発生すると、63a 3p モールドケースサーキットブレーカーは手動介入なしで電源を遮断できます。さらに、この機能は電気システム内の機器と人員の両方を保護する上で重要な役割を果たします。

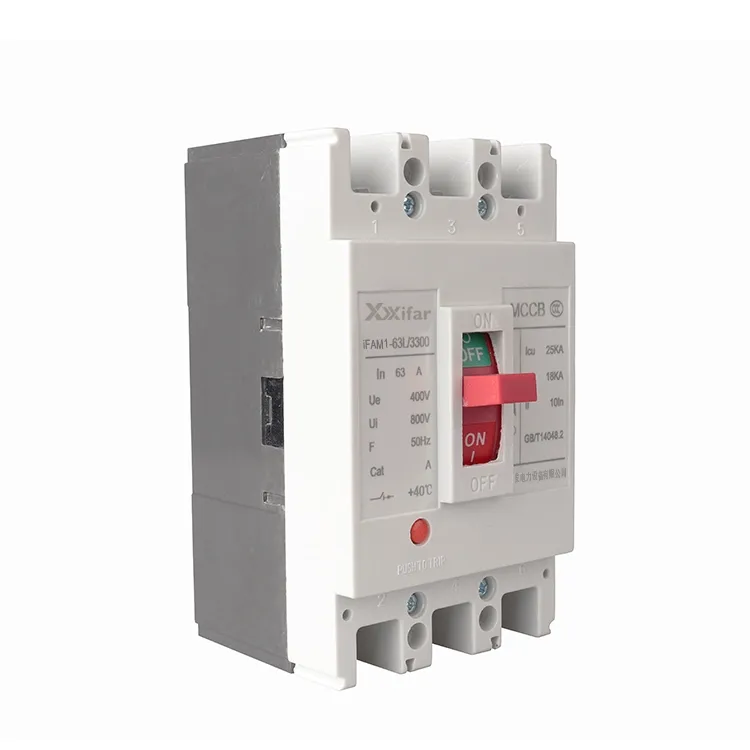

63a 3p モールドケースサーキットブレーカー パラメータ:

63a 3p ノーヒューズ遮断器と小型遮断器の違い

1. 短絡遮断容量:

故障遮断能力に明らかな違いがあります。 63a 3p モールド ケース サーキット ブレーカは通常、400 V で約 36kA ～ 120kA の最大遮断容量を提供しますが、63a 3p 小型サーキット ブレーカの定格は通常 6kA ～ 10kA の範囲です。

2. 保護特性の調整可能:

63a 3p MCCB を使用すると、過負荷と短絡保護を個別に設定でき、トリップ値を手動で調整できます。電子トリップユニットは多段階の保護を提供することもできます。対照的に、63a 3p MCB は固定の保護特性を持ち、調整できない標準的な B、C、または D カーブと組み合わせた熱磁気メカニズムを使用します。

3. 設置と機械的強度:

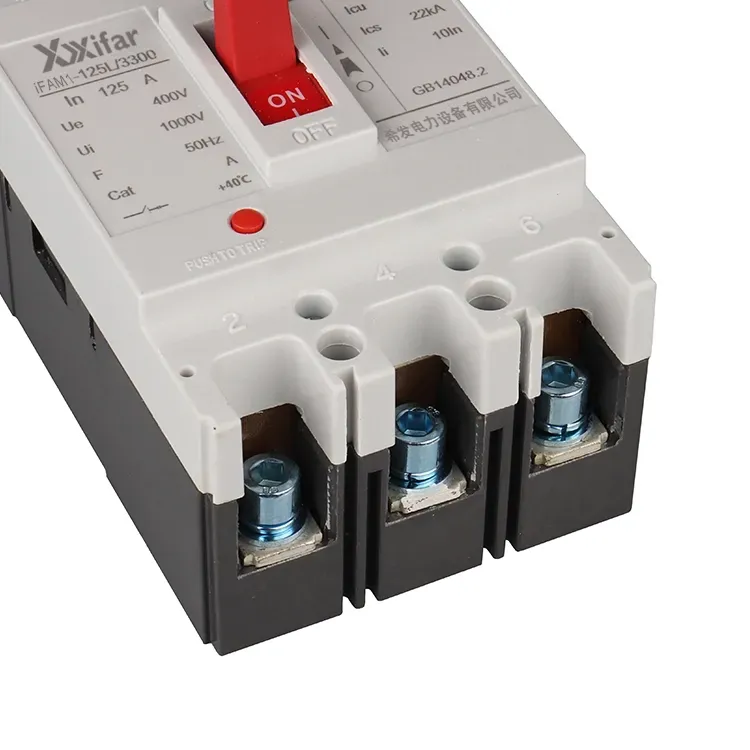

63a 3p モールドケースサーキットブレーカーは通常、より安全な接続を確保するためにボルトを使用して取り付けられます。これにより、高電流アプリケーションや振動のある環境に適しています。一方、63a 3p MCB は、標準の 35 mm DIN レールに素早く取り付けられるように設計されており、便利ですが、機械的堅牢性は劣ります。

4. 代表的な用途:

63a 3p MCCB は、産業用配電システム、モーター保護、二次または三次レベルのフィーダー回路で広く使用されています。ただし、63A 3P MCB は主に、住宅または商業施設の照明やコンセントなどの最終配電回路を対象としています。
