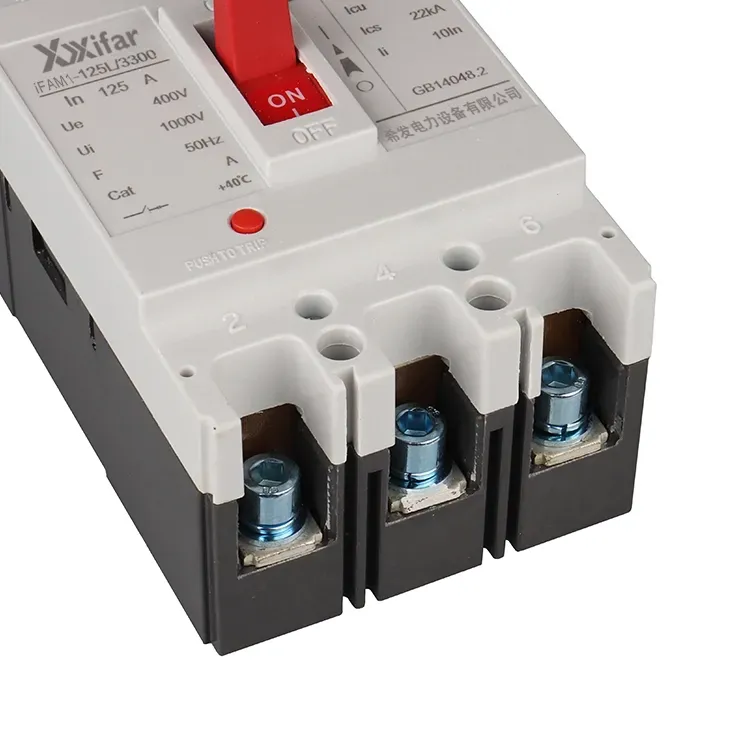

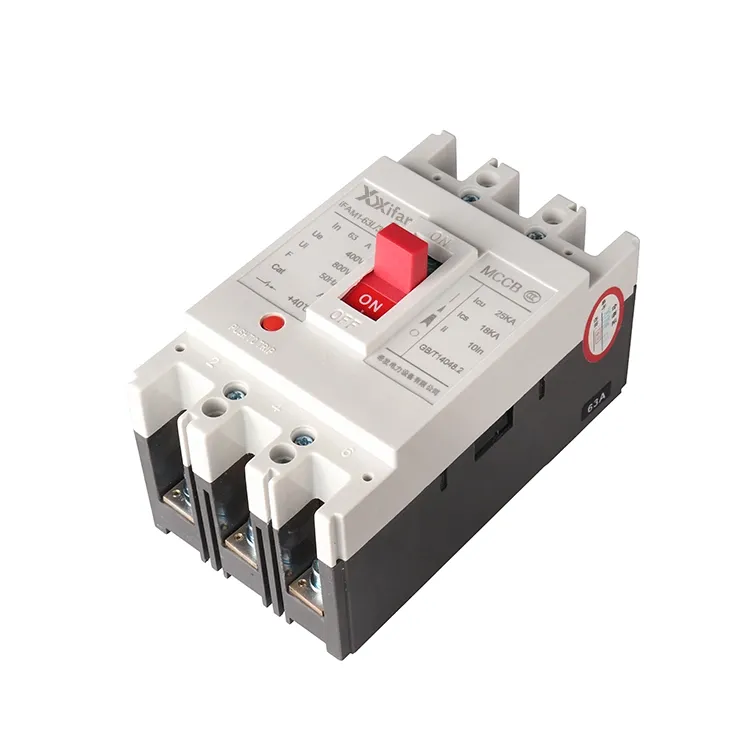

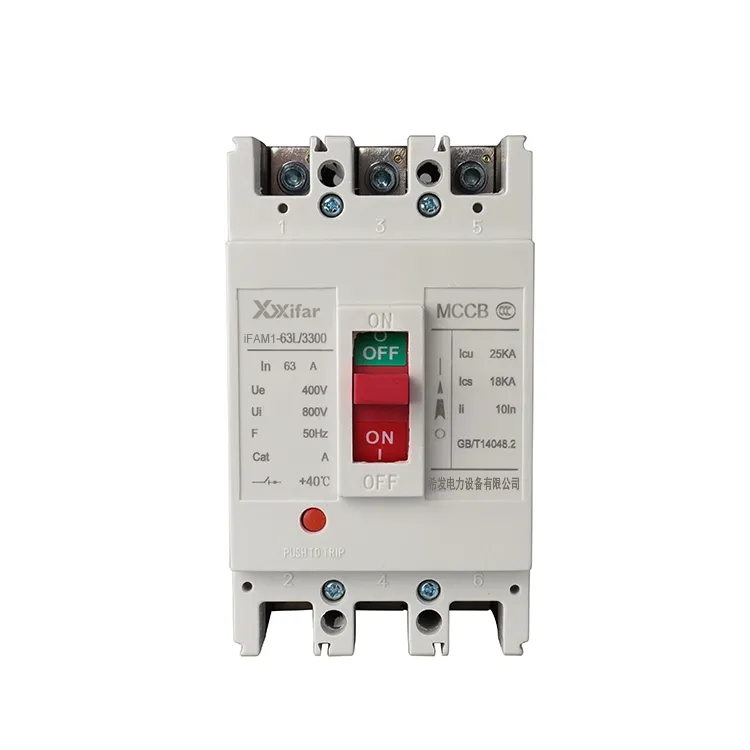

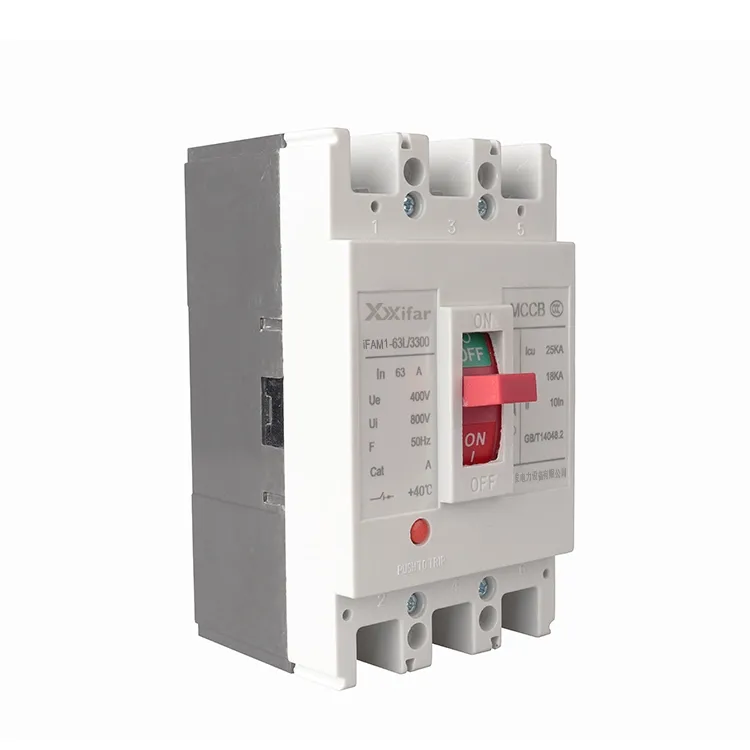

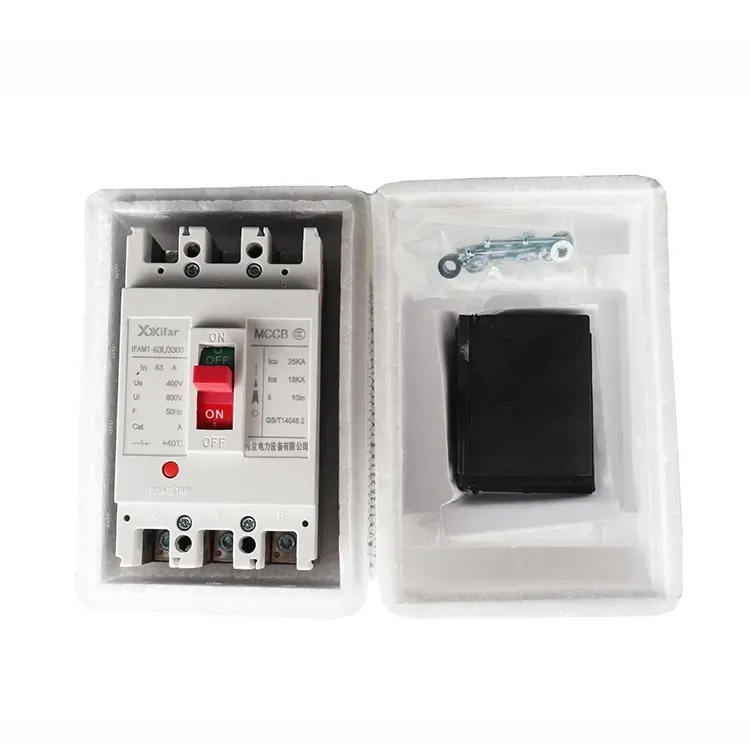

63a 4p Tpn Mccb 補助接点付き

補助接点付き 63a 4p tpn mccb は、フレーム電流 63A、4 極または 3 極 + ニューラルを備えたノーヒューズ回路ブレーカです。外観は、4 極と 3 極 + N ノーヒューズ遮断器の間でかなり閉じられています。ただし、63a TPN MCCB の中性極には短絡保護と過負荷保護がありません。つまり、中性極には絶縁の機能しかありません。

補助接点を備えた 63a 4p tpn MCCB の定格電流は、10、16、20、25、32、40、50 アンペアなど、63A 以下に設定できます。ただし、電気技術者は、電源システムの設計において定格電流の値をフレーム電流よりも低く設定することを好みます。

よりスムーズな操作体験をもたらすために、温州西発電力設備有限公司は補助接点付きの 63a 4p tpn mccb に回転ハンドルやモーター駆動などの複数の操作方法を持たせることもできます。

製品パラメータ:

よくある質問：

Q: 補助接点付き 63a 4p tpn mccb の補助接点の機能は何ですか?

A: 1. ステータス表示: 63a 4p tpn mccb が ON OFF またはトリップ位置にあるかどうかを表示します。

2. リモート監視と制御: 補助接点を接続して 63a 4p tpn mccb、PLC、またはアラームを制御し、リアルタイムのステータスを提供できます。

3. インターロック: 補助接点を使用してスキームをインターロックし、他のデバイスと調整できます。

Q: 補助接点以外に、他のスペアパーツを 63a 4p tpn mccb に装備できますか?

A: 1. シャント トリップ (シャント リリース): 電圧信号を印加することで、63a 4p tpn mccb をリモートからトリップできます。

2. 不足電圧トリップ (UVR / 不足電圧リリース): 供給電圧が設定レベルを下回ると、63a 4p tpn mccb が自動的にトリップします。

3. アラーム/信号接点: 63a 4p tpn mccb がトリップしたときに、補助接点とは別に電気信号を提供します。

4. 機械的インターロック / 電気的インターロック: 2 つの MCCB が同時にオンになることを防止するか、シーケンスを強制します。

Q: 63a tpn mccb ではなく 63a 4p mccb を取り付ける利点は何ですか?

A: 63a tpn mccb ではなく、63a 4p mccb の利点は次のとおりです。

1. 中性点保護: 4P 63a モールドケースサーキットブレーカーでは、中性極にも過負荷および短絡保護機能がありますが、3P+N では通常は機能しません。

利点: 中性電流が高いか不均衡なシステムに対して、より高い安全性を提供します。

2. 故障状態での安全性の向上: 故障状態では 4 つの極すべてが同時にトリップします。

利点: 中性点の過電流による損傷のリスクが軽減され、完全な切断が保証されます。

3. 敏感な負荷に最適: 中性点保護が重要なデータセンター、病院、または重要な産業用途に最適です。

利点: 中性過負荷による損傷から機器を保護します。

4. システムの信頼性の向上: 相導体とともに中性点がトリップし、隠れた故障を防止します。

利点: 検出されない中性点の故障によって引き起こされるメンテナンスとダウンタイムが削減されます。

5. 高度な安全基準への準拠: 多くの場合、重要な設置に関して特定の基準または地域の規制によって要求されます。

利点: より厳格な安全性と設計要件を満たします。
