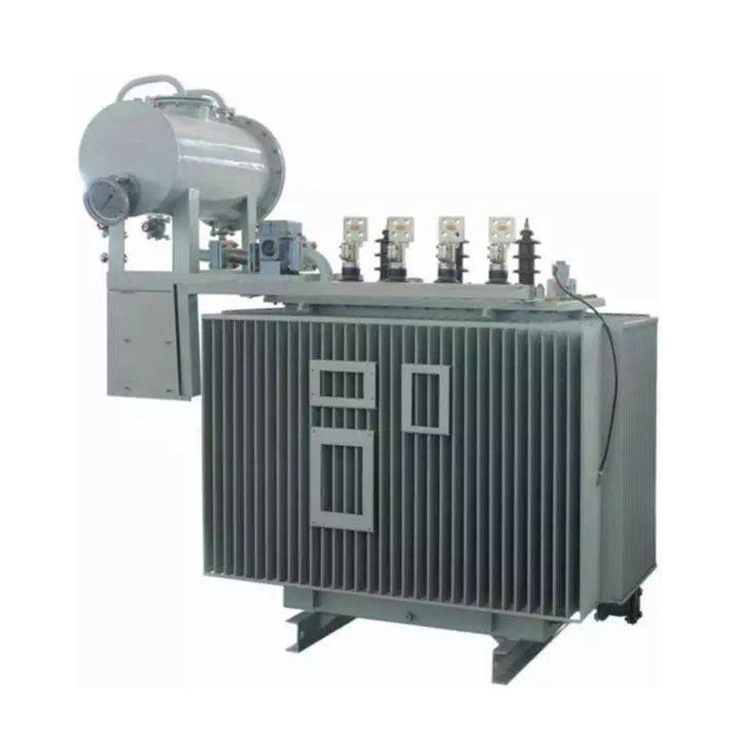

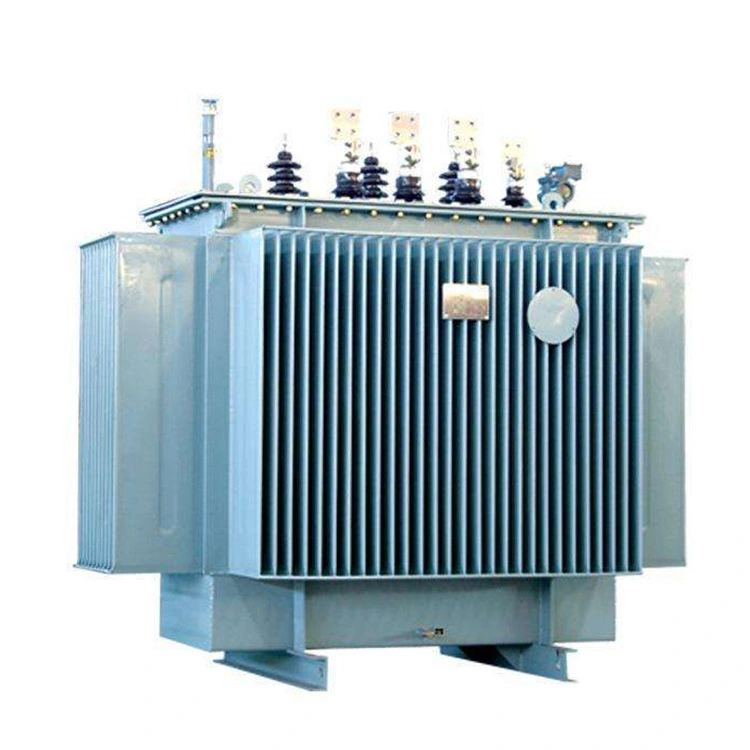

1000kva 三相 11kv 440v 油入変圧器

油入変圧器と乾式変圧器の違い:

1. 冷却媒体

1000kva 3 相 11kv 440v 乾式変圧器は、冷却と絶縁の目的で主に空気自然対流またはエポキシ樹脂キャスト絶縁を使用します。ただし、1000kva 3 相 11kv 440v 油入変圧器は、冷却媒体と絶縁媒体の両方として機能する鉱物絶縁油を使用します。

2. 放熱効率

1000kva 3 相 11kv 440v 乾式変圧器は、主に空気循環に依存するため、放熱効率が比較的低くなります。多くの場合、大容量ユニットには冷却ファンが必要です。幸いなことに、1000kva 3 相 11kv 440v 油入変圧器は、絶縁油の熱容量が高く、ラジエーターを通じて効率的に熱を伝達できるため、より優れた熱性能を提供します。

3. サイズと重量

1000kva 3 相 11kv 440v 乾式変圧器は、オイル タンクやオイル コンサベータを必要としないため、よりコンパクトで軽量です。ただし、1000kva 3 相 11kv 440v の油入変圧器は、追加の油タンク、コンサベータ、および冷却構造により、一般に大きくて重くなります。

4. 火災安全

1000kva 三相乾式変圧器は、可燃性の絶縁液体を含まないため、より高い火災安全性を実現します。ほとんどのモデルには難燃性エポキシ樹脂材料が使用されており、防火要件が厳しい地域に適しています。 1000kva 3 相 11kv 440v 油入変圧器には可燃性の絶縁油が含まれているため、適切な火災安全対策が必要です。

5. 耐湿性

1000kva 3 相 11kv 440v 乾式変圧器は、吸湿により絶縁性能が低下する可能性があるため、湿気の多い環境に対してより敏感です。幸いなことに、1000kva 3 相 11kv 440v 油入変圧器は、絶縁油が内部コンポーネントを大気中の湿気から隔離するため、より強力な耐湿性を備えています。

6. メンテナンス要件

1000kva 3 相 11kv 440v 乾式変圧器は比較的簡単なメンテナンスを必要とし、主に巻線からのほこりの定期的な清掃が必要です。ただし、1000kva 3 相 11kv 440v の油入変圧器では、定期的なオイルの交換または補充とともに、オイル レベル、オイルの品質、タンクの密閉状態の定期的な検査が必要です。

7. 容量範囲

乾式変圧器は、主に小および中容量のアプリケーション (通常は 5000kVA 未満) に使用されます。ただし、油入変圧器は、1000kVAから数万kVAの範囲の大容量電力システムに適しています。

8. コストの差

1000kva 3 相 11kv 440v 乾式変圧器、特にエポキシ樹脂キャストモデルは通常、初期購入コストが高くなります。 1000kva 3 相 11kv 440v 油入変圧器は、一般に初期投資コストは低くなりますが、長期的なメンテナンス費用は高くなります。

技術仕様:

ワークショップ

装置

テスト
