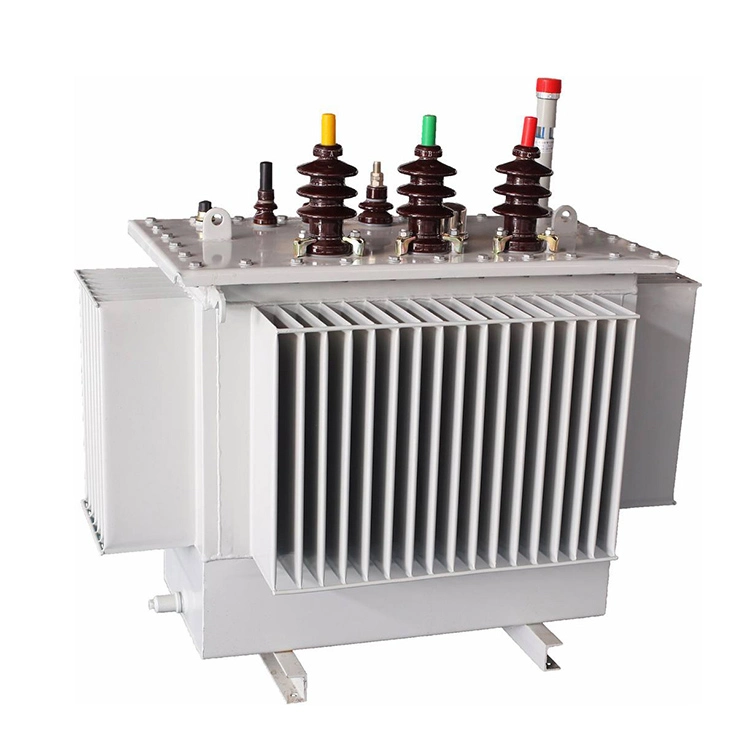

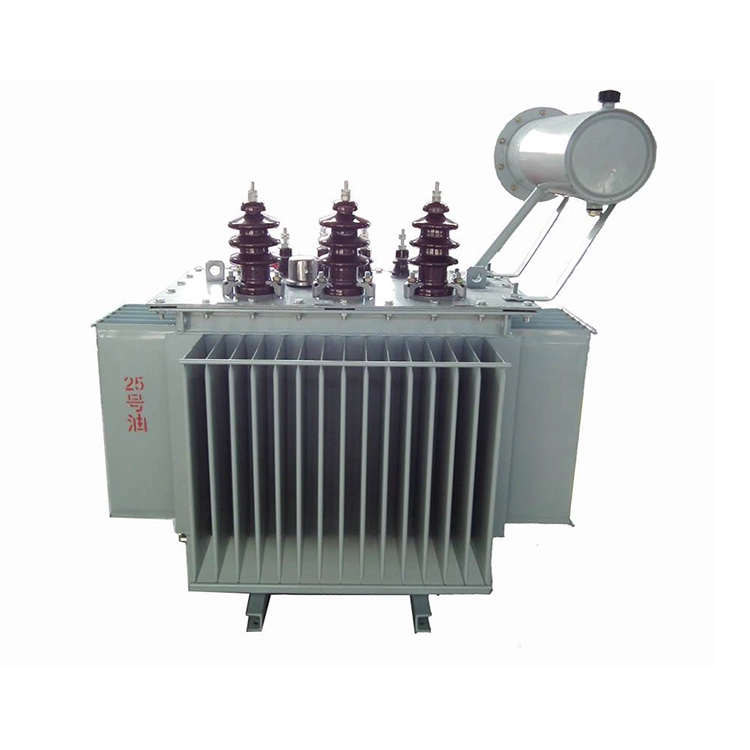

200kva 銅巻線 S13 シリーズ油入変圧器

油入変圧器: 特徴、用途、選択の考慮事項

200kva 銅巻線 s13 シリーズ油浸変圧器は、現代の電気ネットワーク全体で広く使用されています。油入変圧器の主な機能は、電圧レベルを変換し、電気エネルギーをさまざまな種類の負荷に効率的に分配することです。電磁誘導の原理に基づいて動作する 200kva 銅巻線 s13 シリーズ油入変圧器は、必要に応じて交流電圧を増減できるため、電力会社、産業施設、農業システムの幅広い用途に適しています。効果的な冷却、信頼性の高い断熱、長寿命を組み合わせた設計により、屋内と屋外の両方の環境で性能を発揮します。

技術原理と主要コンポーネント

200kva 銅巻線 s13 シリーズ油入変圧器の主な要素は、磁気コア、巻線、絶縁油です。コアは通常、渦電流損失を低減し、磁気性能を向上させるように配置された高品質のケイ素鋼積層体から製造されます。設計要件に応じて、巻線は銅導体から作られ、高電圧コイルと低電圧コイルに構成されます。

変圧器タンクには絶縁油が充填されており、2 つの重要な機能を果たします。通電したコンポーネント間の電気絶縁を提供すると同時に、巻線とコアから熱を逃がします。動作中に発生する熱はオイルを介して伝達され、タンク表面から周囲の空気中に放散されます。この冷却プロセスは安定した動作温度を維持するのに役立ち、長期的な信頼性をサポートします。ゴミや異物の侵入を防ぐ筐体設計で、さまざまな環境下でも安心してご使用いただけます。

性能特性と代表的な用途

油入変圧器は幅広い容量で入手でき、一般に定格は 25 kVA ～ 4000 kVA です。一般的な電圧構成には、定格 10 kV の高圧側と定格 400 V の低電圧側が含まれます。インピーダンス値と負荷損失は、変圧器の容量と設計要件によって異なります。

200kva 銅巻線 s13 シリーズ油入変圧器は、低温領域と高温領域の両方を含む厳しい環境条件下で動作するように設計されています。これらの三相構成は産業用電力システムの要件を満たしており、強力な電磁適合性により、近くの機器との干渉を最小限に抑えることができます。

一般的なアプリケーションには、公共変電所、工場配電ネットワーク、農業用灌漑ステーション、商業ビル、および信頼性が高く安定した電力供給を必要とするその他の施設が含まれます。

技術的な利点と安全機能

乾式変圧器と比較して、200kva 銅巻線 s13 シリーズ油浸変圧器にはいくつかの明確な利点があります。絶縁油は空気に比べて絶縁耐力が高いため、信頼性の高い絶縁性能を維持しながら電気設計のコンパクト化が可能になります。さらに、オイルはより効果的に熱を吸収し、伝達します。熱ストレスを軽減し、機器の寿命を延ばすのに役立ちます。

湿気からの保護も重要な利点です。油は内部コンポーネントを囲み、湿気に対するバリアとして機能するため、油浸変圧器は湿気レベルが高い地域に特に適しています。

安全性の観点から、変圧器タンクには通常、圧力解放装置が装備されています。内部障害により圧力が安全限界を超えて上昇した場合、デバイスは自動的に過剰な圧力を解放し、機器を重大な損傷から保護します。温州 XiFa Electrical Power Equipment Co., Ltd は、特殊な設置要件や固有の負荷特性を満たすために、さまざまなコア構成や巻線材料を含むカスタマイズされた設計も提供しています。

選択と運用上の考慮事項

適切な油入変圧器の選択は、予想される負荷を注意深く評価することから始まります。たとえば、大型モーターに電力を供給する設備では、多くの場合、始動電流や将来の拡張に対応するために追加の容量が必要になります。エンクロージャの設計と保護レベルを選択するときは、特に雨、埃、または厳しい気象条件にさらされる屋外設置の場合、環境条件も考慮する必要があります。

安定した動作のためには定期的なメンテナンスが不可欠です。絶縁油の状態は、水分含有量や化学的劣化のチェックなど、定期的に監視する必要があります。オイルの品質が許容範囲を超えた場合は、オイルの交換や再生などの是正措置を実行する必要があります。

長期間保管または停止する場合は、変圧器を湿気の侵入から保護するために適切な保存措置が必要です。検査またはメンテナンス作業中は、機器を電源から完全に絶縁し、電気的危険を防ぐために適切な安全手順に従う必要があります。

油入変圧器は、その優れた絶縁特性、効率的な冷却性能、実証済みの信頼性により、世界中のさまざまな産業やインフラストラクチャプロジェクトにわたって安定的かつ効率的な配電を確保する上で重要な役割を果たし続けています。

技術仕様:
