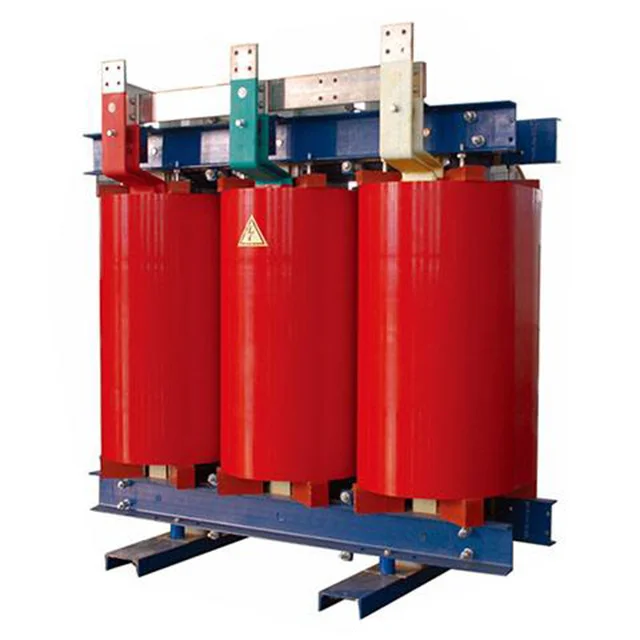

2500kva 20kv Dyn11 乾式電力変圧器

2500kva 20kv dyn11 乾式電源変圧器は、強力な短絡耐性、メンテナンス作業負荷の軽減、高い動作効率、コンパクトなサイズ、低ノイズ レベルなどの利点により、防火や爆発防止などの高い性能要件が求められる場所でよく使用されます。
安定性があり、耐火性があり、汚染が軽減されているため、負荷点で直接操作できます。 高度な国内技術、高い機械的強度、強力な短絡耐性、低い部分放電、優れた熱安定性、高い信頼性、長寿命。
低損失、低騒音、大幅な省エネ効果、メンテナンスフリーを実現します。 放熱性に優れ、過負荷耐性に優れています。強制空冷により容量を増加できます。
耐湿性に優れており、高湿度などの過酷な環境での使用に適しています。
2500kva 20kv dyn11 乾式電源変圧器には、包括的な温度検出および保護システムを装備できます。 インテリジェントな信号温度制御システムにより、各三相巻線の動作温度の自動検出と周期表示、ファンの自動開始/停止、アラームおよびトリップ機能が可能になります。
小型、軽量、設置面積が小さく、設置コストが低い。

2500kva 20kv dyn11 乾式変圧器の日常の操作、点検、保守手順

運転前検査:

変圧器の周囲の環境が乾燥していて、空気循環を妨げる可能性のある破片がないことを確認してください。

変圧器の接続ボルトが締まっていることを確認し、接地装置の信頼性を確認してください。

変圧器の筐体に損傷や腐食がないか検査します。

計器、表示灯、リレーが正常に機能していることを確認してください。

動作中の障害分析と処理:

変圧器の温度を定期的に監視して、正常範囲内で動作していることを確認してください。



変圧器の電流と電圧を監視し、異常を検知します。

過熱の問題を避けるために、周囲環境の温度変化に注意してください。

変圧器の絶縁抵抗を定期的にチェックし、絶縁性能が良好であることを確認してください。

異常（異音、振動、異臭等）を発見した場合は、直ちに変圧器を停止して点検してください。



定期的なメンテナンス:

変圧器の筐体を定期的に掃除して、通気性を確保してください。

断熱材に付着した汚れやゴミを取り除きます。

劣化、損傷、またはひどく摩耗した断熱材を​​検査し、交換します。

絶縁状態が正常かどうかを判断するために、定期的に絶縁抵抗を測定してください。



冷却ファンとラジエーターを検査して、放熱システムが適切に動作していることを確認します。

定期的なメンテナンスの記録とレポートを保管し、メンテナンス活動と特定された問題を文書化します。

製品パラメータ:

名前	2500kva 20kv dyn11 乾式電源変圧器
定格容量	2500kva
一次電圧	20KV
二次電圧	0.4・0.415・kV
断熱材	キャストレジン
ベクトルグループ	Dyn11 Yyn0
無負荷損失 (P0)	顧客の要求に基づいて
負荷損失 (Pk) @ 120°C	顧客の要求に基づいて
インピーダンス電圧 (英国)	8%
絶縁クラス	クラスFまたはH
冷却方法	オナフ オナフ
部分放電	10個未満
