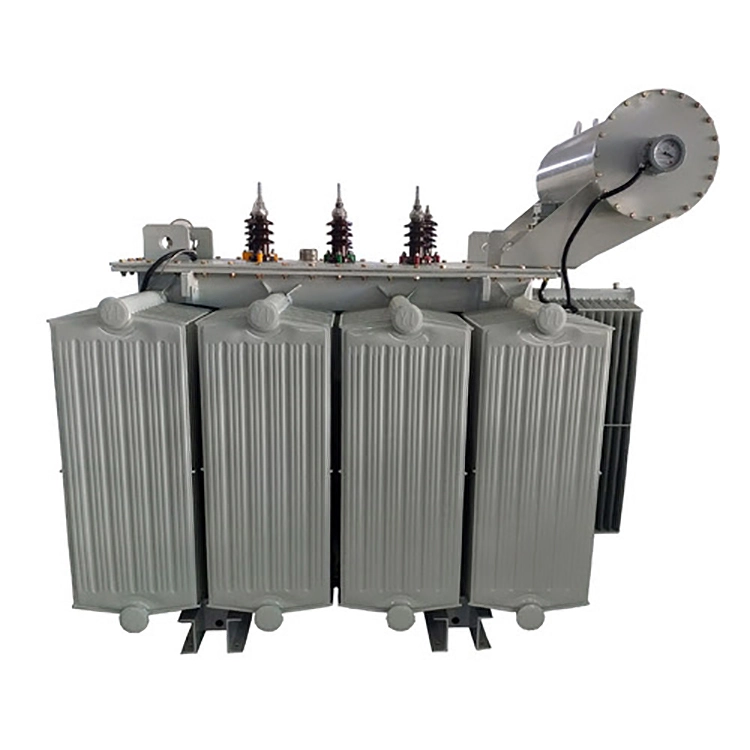

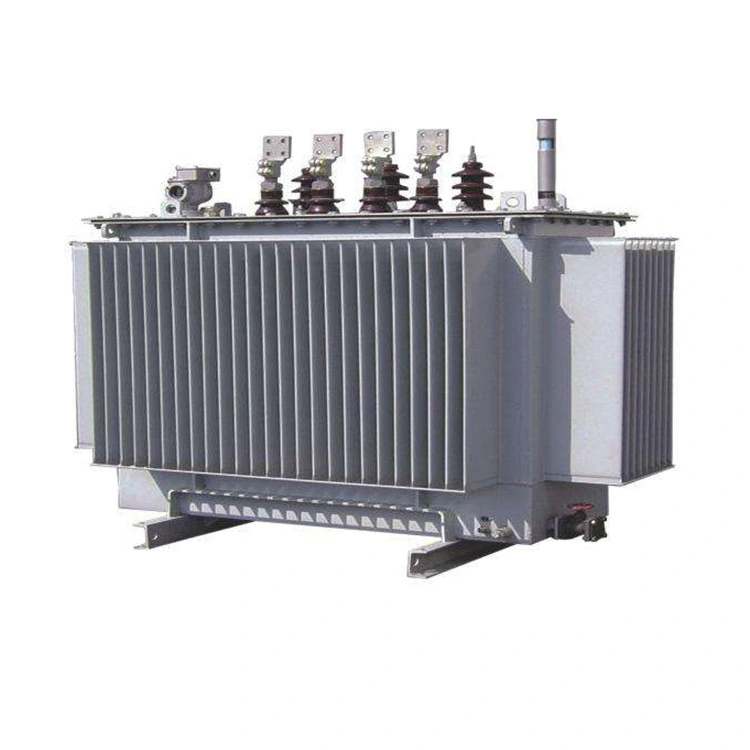

33kv 2.5 Mva 油入アモルファス合金コア変圧器

33kv 2.5 mva 油浸アモルファス合金コア変圧器のコアは、鉄ベースのアモルファス合金ストリップの閉ループ巻線によって作られています。積層エアギャップのない一体構造により、ヒステリシスと渦電流損失が大幅に低減されます。従来のケイ素鋼コアと比較して、無負荷損失が大幅に減少します。コアコラムとヨークはガラスエポキシ接着剤で接着されており、全体の剛性が強化され、動作振動や騒音を効果的に抑制します。

33kv 2.5 mva 油浸アモルファス合金コア変圧器の巻線には高純度の銅導体が使用されており、高電圧条件に適した多層絶縁コーティングプロセスと組み合わせられています。改良されたスパイラルおよび連続インターリーブ巻線構造と組み合わせることで、巻線の電界が均一に分散され、絶縁耐性と変形に対する耐性が向上します。 33kv 2.5 mva 油入アモルファス合金コア変圧器の高電圧側には、±2×2.5% 無励磁電圧調整ギアが装備されており、系統電圧変動の調整要件に正確に適応できます。

ボックス本体は波鋼板を一体溶接して形成されています。波形シェルの適応熱交換構造により、外部放熱装置を必要とせずに絶縁油の効率的な自然循環冷却を実現でき、長期連続運転に適しています。 33kv 2.5 mva 油浸アモルファス合金コア変圧器には、IEC 296 規格に準拠した環境に優しい鉱物絶縁油が充填されており、優れた熱伝導性と絶縁性能を兼ね備えており、内部の充電コンポーネントを効果的に絶縁し、絶縁破壊のリスクを回避します。

技術パラメータ:

主な特徴:

1. 超省エネ: アモルファス合金コアを使用することで、従来の S9/S11 タイプの珪素鋼板変圧器と比較して、無負荷損失が約 70% ～ 80% 削減されます。 33kv 2.5 mva 油入アモルファス合金コア変圧器は、負荷が常に最大容量に達していない田舎の送電網や産業での長期運用に特に適しています。

2.完全密閉メンテナンスフリー：オイルタンクは完全密閉構造を採用し、オイルが空気と接触するのを防ぎ、絶縁油の湿気や劣化を防ぎます。 33kv 2.5 mva 油浸アモルファス合金コア変圧器は、50 年のメンテナンスフリー寿命を達成でき、過酷な屋外環境に適しています。

3.高信頼性: 低電圧巻線には銅箔が巻かれており、高電圧巻線には銅線が​​巻かれています。耐短絡性と落雷に強く、構造がコンパクトで、

アモルファス合金変圧器加工中

装置

検査機関

輸送中の変圧器
