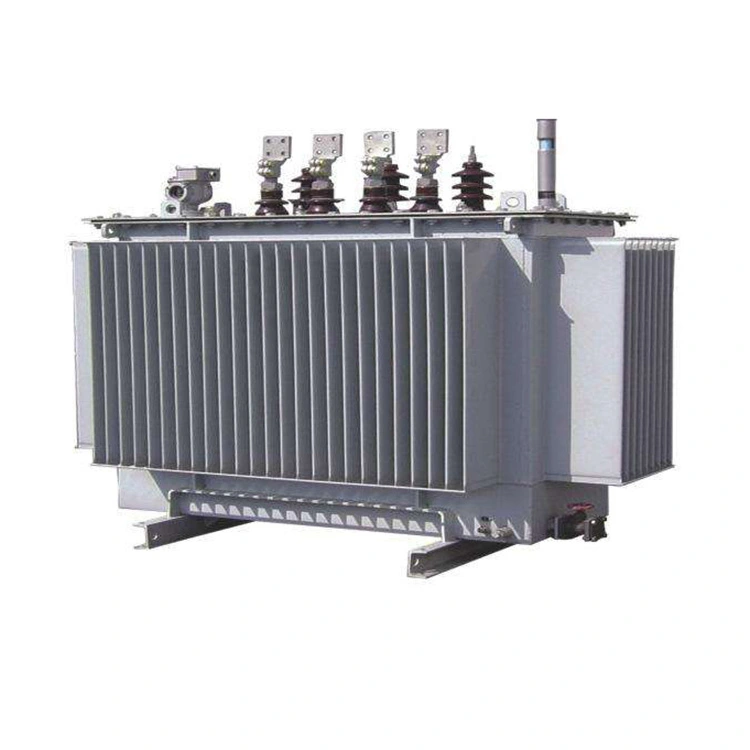

800kva アモルファス合金油入変圧器

温州西発電力設備有限公司は変圧器生産で20年の経験を持ち、電力設備の研究と製造を専門とする企業です。当社は、効率的で信頼性が高く、省エネの電源ソリューションを提供することに重点を置いています。国内外の顧客の優れた性能の変圧器の需要にさらに応えるため、温州西発電力設備有限公司は800kvaアモルファス合金油浸変圧器を発売しました。製品全体は ISO 品質管理基準に従い、国内および国際認証に合格しており、国内および国際市場にサービスを提供しています。

お問い合わせを送信

製品説明

800kva アモルファス合金油入変圧器は、新しいタイプの省エネ素材で作られています。そのコア材料はアモルファス合金でできており、高い透磁率と極めて低いヒステリシス損失を特徴としており、無負荷エネルギー効率を大幅に向上させることができ、GB/T 20052 または IEC 60076 規格に準拠しています。また、その冷却方法は油浸式です。

800kva アモルファス合金油入変圧器の密閉構造は、防湿性と耐食性に優れており、標高 1000m 以下、環境温度上昇 55K 以下の屋外または屋内の変電所に適しています。

この 800kva アモルファス合金油入変圧器の最大の利点は、無負荷損失が極めて低いことにあります。この変圧器の出力は約 300 ～ 450 W (珪素鋼板の場合は約 1000 ～ 1500 W) で、従来の珪素鋼板の変圧器より 60 ～ 75% 低くなります。同時に、低騒音 (≤55 ～ 60 dB)、強力な過負荷容量、長寿命を備えており、通常 25 ～ 30 年間使用できます。ただし、コストは高くなります（珪素鋼板を使用した同仕様の変圧器に比べて20～40％程度高価です）。

したがって、800kva アモルファス合金油入変圧器は、高いエネルギー効率要件が求められる産業、商業、または配電シナリオに適しています。

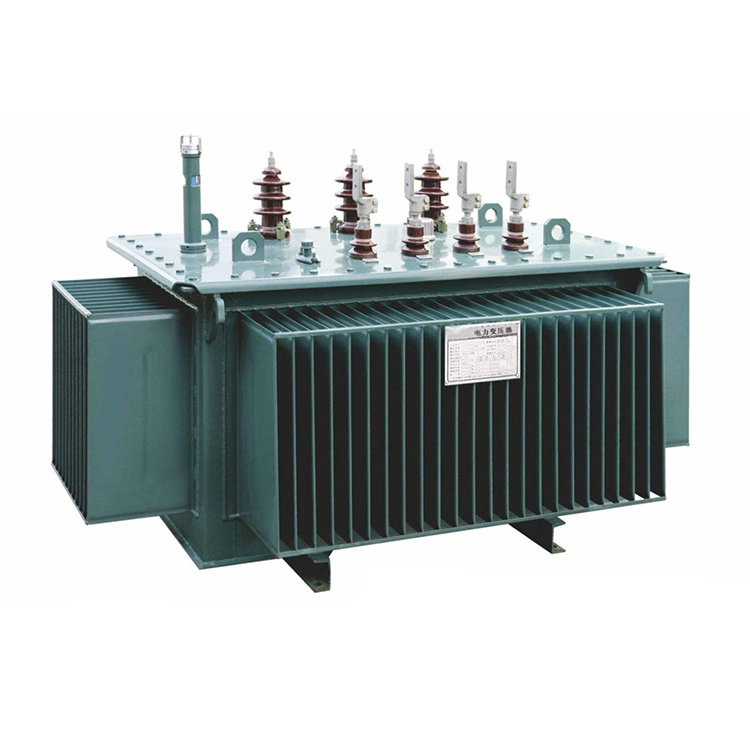

800kva Amorphous Alloy Oil Immersed Transformer

技術パラメータ:

製品名	800kvaアモルファス合金油入変圧器
定格電力	800kva
高電圧	6 6.3 10 10.5 11 kv
H.V.タップ範囲	±2×2.5%
低電圧	0.4kv
接続記号	Dyn11 / YNyn0
短絡インピーダンス	4.5%
励起損失	380kw
巻線損失	7500kw
無負荷電流	0.3%

Q: 800kva アモルファス合金油入変圧器の無負荷損失が、ケイ素鋼板で作られた同じ容量の変圧器の無負荷損失よりも大幅に低いのはなぜですか?

A:まず、アモルファス合金条の厚さは20～30μmと薄く、従来の珪素鋼板の厚さ（230～350μm）に比べて約10分の1です。渦電流損失は厚さの二乗に比例するという関係により、800kVAコアの渦電流損失は大幅に低減されます。同時に、アモルファス合金の抵抗率は珪素鋼板の約2.5倍であるため、磁束変化時に層間に生じる循環電流損失がさらに弱まります。

第二に、ヒステリシスループが狭く、保磁力が低いことです。アモルファス合金は粒界欠陥のないアモルファス構造を有しており、磁区反転抵抗が小さい。保磁力は珪素鋼板の1/3～1/5しかありません。これにより、磁化の各サイクルに必要なエネルギーが大幅に減少し、ヒステリシス損失が大幅に減少します。

第三に、動作磁束密度が比較的低く設計されています。 800kva アモルファス合金油入変圧器の場合、定格磁束密度は通常 1.35 ～ 1.45 T に設定されており、珪素鋼板の 1.65 ～ 1.75 T よりも低くなります。鉄損は磁束密度の2乗以上に比例するため、磁束密度を適切に下げることで単位質量損失を大幅に低減できます。

上記のメカニズムに基づいて、800kva アモルファス合金油入変圧器の無負荷損失は、一般に、S13 または S14 グレードのケイ素鋼板を使用した同じ容量の変圧器の無負荷損失のわずか 30% ～ 40% です。これは、機器が軽負荷またはスタンバイ状態にあることが多い配電シナリオに特に適しています。
