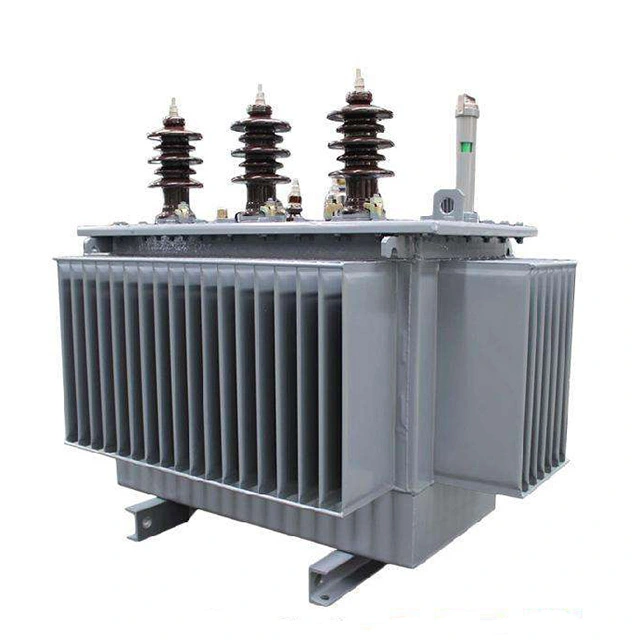

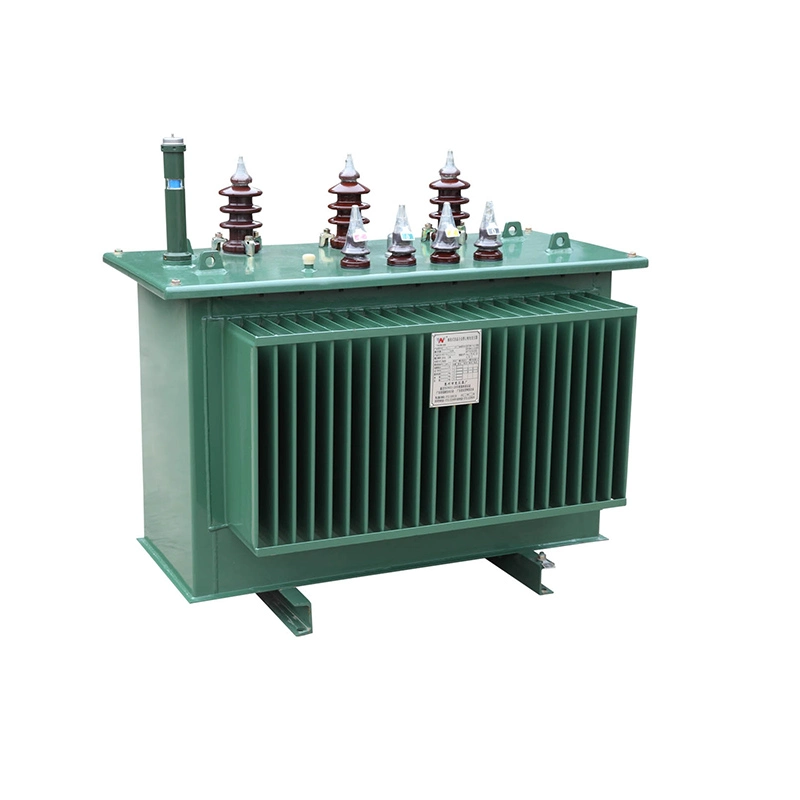

50kva 0.4kv アモルファス合金配電変圧器

東南アジア、アフリカ、中央アジア、ラテンアメリカの多くの国は、地方の送電網のアップグレードと地方の電化プロジェクトを精力的に推進しています。遠隔地では、負荷率は一貫して低いままです (20% ～ 35%)。無負荷動作におけるアモルファス合金配電変圧器の省エネの利点は最大化されており、地方電力供給局の入札において好ましい選択肢となっています。分散型家庭用太陽光発電および小規模の産業用および商業用太陽光発電グリッド接続には、50kVA レベルの配電変圧器が装備されています。世界的な太陽光発電設備の継続的な成長に伴い、小容量のアモルファス合金配電変圧器の需要も増加しています。

変圧器はコア材料としてアモルファス合金ストリップを使用しています。このアモルファス合金は急速冷却プロセスを通じてアモルファス構造に形成され、極めて低いヒステリシス損失と無負荷電流を特徴とします。その電磁性能は従来の珪素鋼板をはるかに上回ります。 50kva 0.4kv アモルファス合金配電変圧器は動作温度の上昇が低いため、絶縁材の劣化が減少し、機器の耐用年数が長くなります。油浸冷却技術は、高温負荷時の熱放散の問題を効果的に解決します。 50kva 0.4kv アモルファス合金配電変圧器オイルは冷却媒体として機能し、過熱や故障を防止し、全体的な信頼性と安全性を高めます。

技術パラメータ：

Q: この 50kva 0.4kv アモルファス合金配電変圧器は、標準の Dyn11 接続グループを Yyn0 に変更できますか?

A: はい、この 50kva 0.4kv アモルファス合金配電変圧器は、接続グループ タイプを標準の Dyn11 から Yyn0 に変更できます。技術的にはこれは実現可能ですが、使用には次のような欠点があります。

1. 3次高調波が抑制できない：高圧側に三角閉巻線がないため、鉄心の3次高調波磁束が循環ループを形成できず、低圧側の中性点電位がオフセットされ、三相出力電圧が変動します。単相負荷に不平衡負荷があると、中性線に大きな零相電流が流れ、中性線が異常過熱します。

2. 不平衡負荷への対応能力が低い: 民間の配電は主に単相照明と家庭用電化製品の負荷で構成されています。三相負荷は不均衡になりやすいです。 Yyn0 条件下では、50kva 0.4kv アモルファス合金配電変圧器の電圧歪みが激しく、エンドランプ、小型モーター、精密電気機器が焼損しやすくなります。 Dyn11高電圧三角巻線は循環ループを形成して3次高調波を消化することができ、電圧安定化効果が優れています。

3. 系統接続アクセスの制限: 世界中の主流の電力系統および太陽光発電系統接続プロジェクトには、Dyn11 に対する必須規定があり、Yyn0 モデルは電力供給局の系統接続の承認を通過できず、自治体の公衆ネットワークに接続できません。
