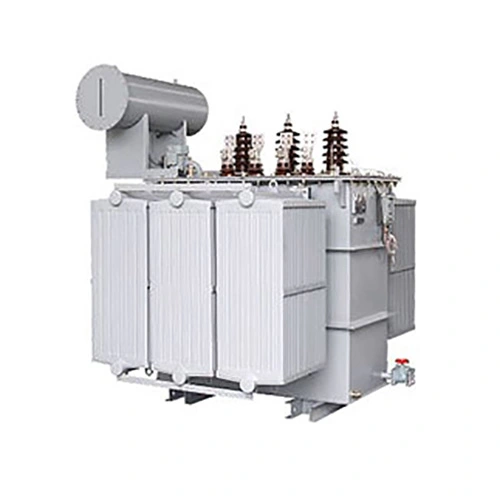

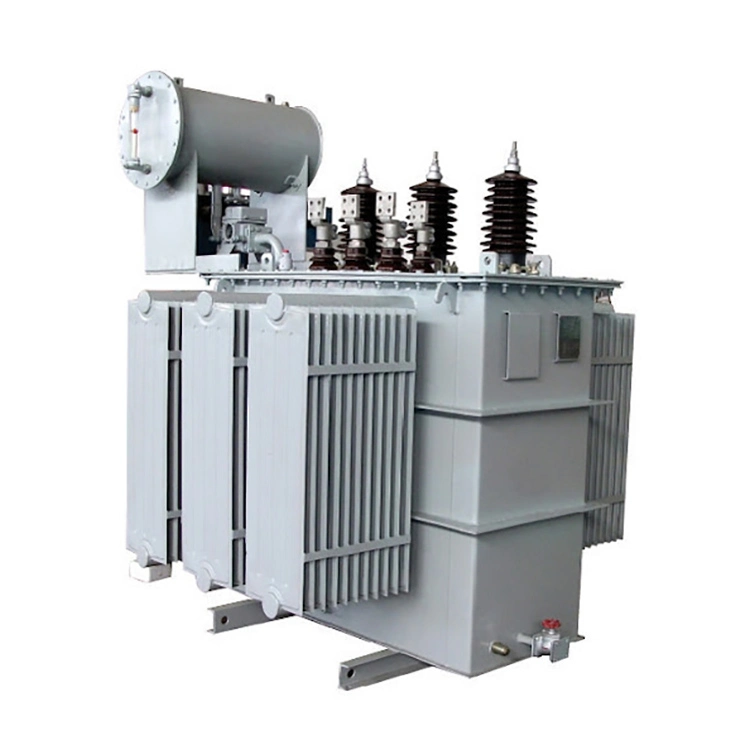

33kv 35kv 2000 Kva 油入変圧器

33kv 35kv 2000 kva 油入変圧器は、コアと巻線が絶縁油に完全に浸されている電力機器です。オイルは、電気絶縁、放熱、コンポーネントの保護など、さまざまな目的に役立ちます。動作原理は電磁誘導に基づいています。一次巻線に交流が印加されると、コア内に交流磁束が発生します。この変化する磁界により、二次巻線に電圧が誘導されます。電気エネルギーの伝達と変換が可能になります。

絶縁油はこのプロセス全体を通じて重要な役割を果たします。通電中のコンポーネントを電気的に絶縁し、同時に動作中に発生する熱を除去します。これらの特性のおかげで、33kv 35kv 2000 kva 油入変圧器は、発電所、変電所、産業用配電ネットワーク、および信頼性の高い高電圧および大容量送電を必要とするその他の用途で広く使用されています。

技術仕様:

構造と動作原理:

33kv 35kv 2000 kva 油入変圧器は、いくつかの主要なコンポーネントで構成されており、変圧器には磁気コア、巻線、オイルタンク、コンサベータ、ブッシング、タップ切換器、ガスリレーが含まれます。

構造設計に基づいて、33kv 35kv 2000 kva 油入変圧器は一般に 2 つのカテゴリに分類されます。 1 つ目は、巻線が磁気コアを囲むコア型変圧器です。この設計は、最新の電力システムで最も一般的に使用されています。 2 つ目はシェル型変圧器で、磁気コアが巻線を囲み、通常は特殊な用途に使用されます。

各コンポーネントには重要な機能が適用されます。オイルタンクは絶縁油を貯蔵し、優れたシール性能を発揮します。コンサベータは、温度変化によるオイル量の変化に対応するだけでなく、安定したオイル レベルの維持にも役立ちます。ブッシングにより、通電された導体と接地された金属部品の間の安全な絶縁を維持しながら、導体が 33kv 35kv 2000 kva 油浸変圧器の筐体を通過できるようになります。

変圧器油の絶縁および冷却機能は、その物理的特性によって実現されます。高い絶縁耐力により、通電中のコンポーネント間を効果的に電気絶縁します。同時に、粘度が低いため、油入変圧器全体のスムーズな循環が可能になり、効率的な熱伝達が可能になります。動作中、オイルは巻線とコアの周りを流れ、熱を吸収してラジエーターに運びます。さらに、熱は必要に応じて自然空冷または強化された冷却システムを通じて周囲環境に放出されます。

製品の特徴:

1. 効率的な冷却性能

125kva 35kv 400v の油入変圧器は、現代の電力システムの一次冷却媒体として絶縁油を使用します。オイルが変圧器内で自然に循環すると、巻線とコアから熱が奪われ、過剰な熱エネルギーが効果的に放散されます。この効率的な冷却プロセスにより、連続使用中に安定した動作温度が維持され、乾式変圧器と比較して機器の寿命が長くなります。

2. 優れた絶縁性能

冷却機能に加えて、絶縁油は高レベルの電気絶縁を提供します。125kva 35kv 400v の油入変圧器では、高電圧コンポーネントと低電圧コンポーネントの間に信頼性の高い障壁が形成され、電気的故障、フラッシュオーバー、短絡のリスクが軽減されます。また、油は油入変圧器内で電気的ストレスをより均等に分散するのに役立ち、内部絶縁システムを保護し、全体的な動作の安全性を向上させます。

3. コンパクトかつ堅牢な構造

125kva 35kv 400v 油入変圧器の設計により、主要コンポーネントを比較的コンパクトな構造に統合できるため、設置スペース要件の削減に役立ちます。密閉されたスチールタンクは、内部アセンブリを湿気、埃、その他の環境の影響から保護し、幅広い動作条件下で信頼性の高いパフォーマンスを保証します。

4. 容易なメンテナンスと保守性

実用的なタンク設計により、メンテナンス手順は通常簡単です。検査、整備、またはコンポーネントの交換が必要な場合、技術者はタンクの開口部から内部部品にアクセスできます。絶縁油の存在は、汚染を最小限に抑え、日常のメンテナンス作業を簡素化することにより、内部コンポーネントの保護にも役立ちます。

5. エネルギー効率と環境上の利点

125kva 35kv 400v 油入変圧器は、エネルギー損失が少なく動作するように設計されているため、ユーザーは電力消費量と運用コストを削減できます。最適化されたオイル循環と熱放散は、騒音と振動レベルを最小限に抑え、より静かな動作に貢献します。その結果、125kva 35kv 400v 油入変圧器は、最新の配電システムに効率的で環境に配慮したソリューションを提供します。

技術仕様:

油入変圧器の市場見通し:

Global Market Insights Inc.の最新レポートによると、世界の油浸変圧器市場は2034年までに251億米ドルに達すると予想されています。2024年の141億米ドル、2025年の推定151億米ドルと比較すると、市場は年平均成長率5.8パーセントで成長すると予測されています。 油浸変圧器市場の着実な成長は、主に次の 3 つの要因によって推進されています。

1. 送電網の近代化プロジェクト

多くの国が電力網のアップグレードと拡張を進めており、新しい変圧器に対する強い需要が生じています。 2023 年、米国エネルギー省は、より耐久性がありエネルギー効率の高い油入変圧器の開発を支援するために 1,800 万ドルを割り当てました。

2. 再生可能エネルギーの急速な成長

風力発電と太陽光発電の拡大により、世界中で変圧器の需要が加速しています。 一方、欧州は洋上風力発電プロジェクトの統合を支援するため、2040年までに送電網の改修に5,555億ドルを投資する計画だ。 さらに、アジア太平洋地域にも大きな成長の可能性があります。 2030 年までに、再生可能エネルギーは世界の発電容量の約 25% を占めると予想されています。

3. 電力消費量の増加

経済の成長と産業の拡大に伴い、世界の電力需要は増加し続けています。

中国の電力消費量が初めて単月で１兆キロワット時を超え、これは日本の年間電力消費量にほぼ匹敵する。 2024年4月、ブラジルは新しい送電線と変電所の建設に40億6000万ドル相当の契約を締結した。 アフリカ全土では、産業の発展と国境を越えた送電網の接続により、電力需要は年間約 4% 増加しています。

これらの傾向は、油入変圧器に長期的な機会を生み出し、世界中の市場の持続的な成長を支えています。
