400v から 11kv への昇圧柱上変圧器 500kva

温州西発電力設備有限公司は常に変圧器に注力しており、現在では研究開発、生産、販売、サービスを統合する現代的な製造企業に発展しました。継続的な技術革新と厳格な生産プロセスに依存して、当社は長年にわたって企業および国家送電網入札プロジェクトに安定した信頼性の高い製品を提供してきました。工場は品質基準システムを厳格に実施し、400vから11kvへの昇圧柱上変圧器500kvaを生産しています。原材料の保管から完成品の製造までの各段階を正確に管理することで、国内外のお客様に優れた性能の変圧器を提供することを目指しています。

お問い合わせを送信

製品説明

400v から 11kv への昇圧柱上変圧器 500kva のケーシングは、高品質の冷間圧延鋼またはステンレス鋼で作られています。主要な部品は高度な機器によって自動的に溶接され、レーザー技術によって検査されるため、溶接がしっかりと行われ、油漏れのリスクが排除されます。厳格な溶融亜鉛めっき処理を経た後、コーティングは強力な耐食性を備え、風雨による浸食、塩霧、産業汚染から効果的に保護できます。完全密閉設計により、500kva、400v ～ 11kv 昇圧柱上変圧器コアが外気から完全に隔離されます。これにより、メンテナンスフリーの運用が可能になるだけでなく、断熱材の劣化を大幅に遅らせることもできます。

低電圧巻線の巻線に銅箔を使用し、高精度の積層鉄心構造を採用することにより、500kva 400v ～ 11kv 昇圧柱上変圧器のコイルは非常に頑丈になるように設計されており、短絡時に発生する大きな半径方向および軸方向の電気力学的力に効果的に抵抗できるため、コイルが変形したり損傷したりすることはありません。この 500kva 400v から 11kv への昇圧柱上変圧器は、IEEE などの国際規格に従って厳格な短絡試験を受けています。極端な条件下での製品の動作能力を実証するために、対応するテストレポートを提供できます。

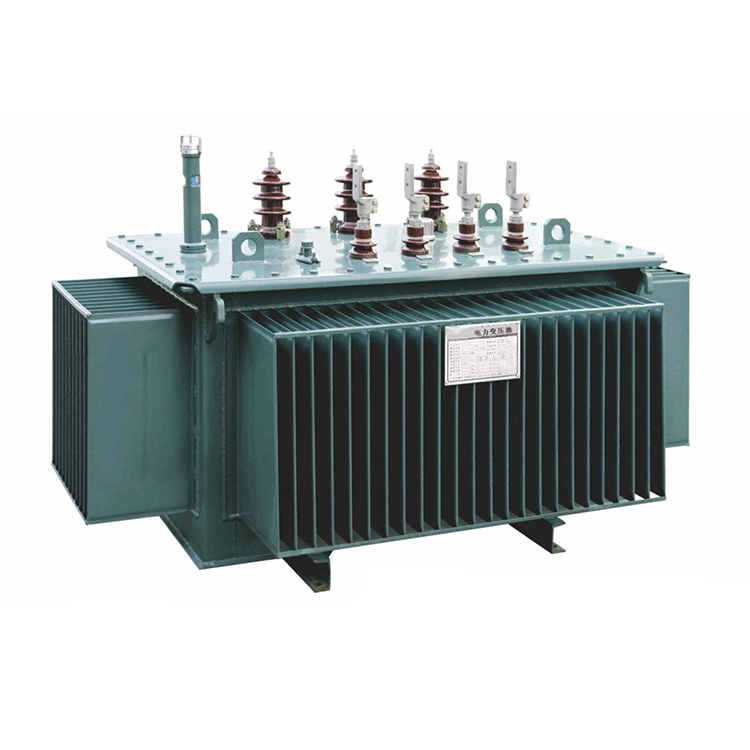

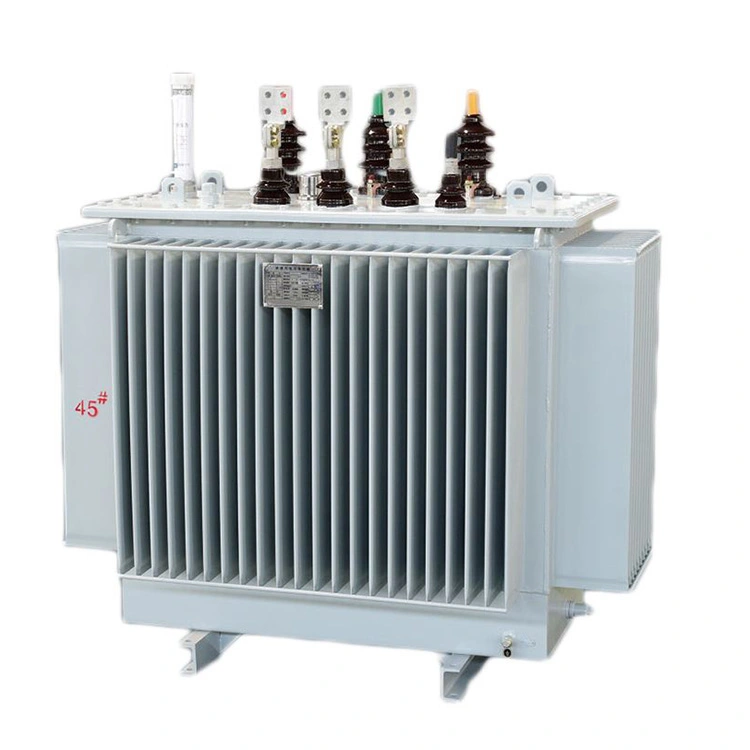

400v To 11kv Step Up Pole Transformer 500kva

技術パラメータ:

項目名	400v から 11kv への昇圧柱上変圧器 500kva
定格電力	500kVA
定格周波数	50Hz/60Hz
段階	三相
一次電圧（LV側）	400V
2次電圧(HV側)	11kV
ベクトル接続	ダイナ11
冷却方法	ONAN（オイルナチュラル・エアーナチュラル）
インピーダンス	4% - 5%
タップチェンジャー	オフサーキット (NLTC)
規格への準拠	IEC 60076、GB/T 6451、CE 認定

Q:系統接続または長距離送電のために 400V 低圧電源を 11kV に昇圧する場合、400v から 11kv への昇圧柱上変圧器 500kva が選択されます。電圧調整範囲、接続グループ、インピーダンス電圧、絶縁レベルなど、どのような技術的要素を考慮する必要がありますか?

A: 400v から 11kv への昇圧柱上変圧器 500kva の主な技術的要素は次のとおりです。電圧調整の推奨範囲は、低電圧側の電圧変動を補償するために、高電圧側で ±2×2.5% の無負荷電圧調整です。接続グループは Dyn11 として選択する必要があり、デルタ巻線を使用して高調波を抑制し、スター巻線を使用して中性点接地を提供します。インピーダンス電圧の標準は 4% であり、電圧降下と故障電流のバランスをとることができます。絶縁レベルに関しては、高圧側は通常の周波数で 35kV、雷インパルスで 75kV を満たす必要があります。汚染された環境や落雷環境での安全な動作を確保するには、屋外沿面距離は 275mm 以上である必要があります。
