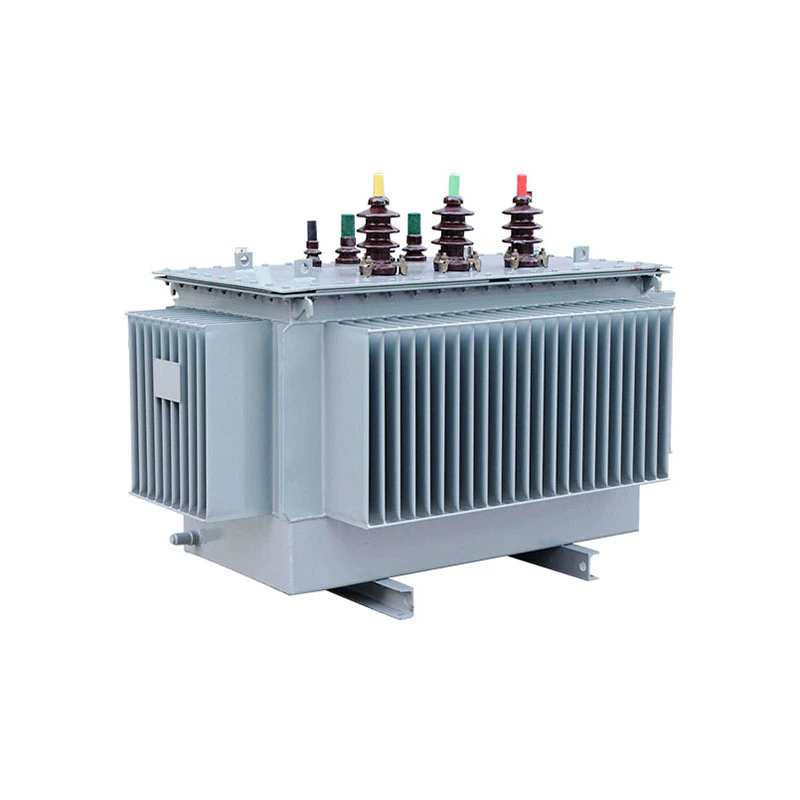

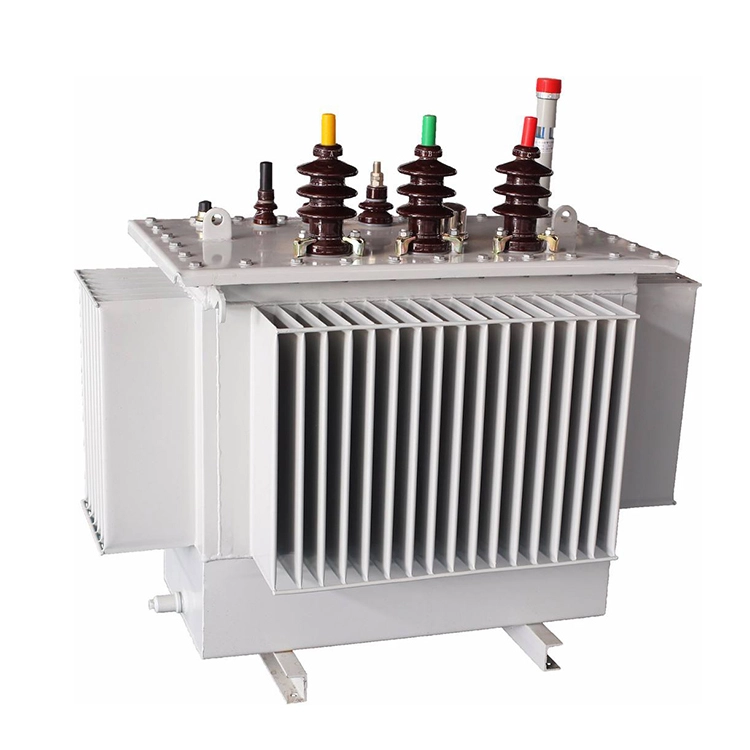

柱上配電変圧器 200kva

この柱上配電変圧器 200kva は主に三相設計を採用しています。従来の定格電圧の組み合わせには、10/0.4kV、11/0.4kV、11/0.433kV、22/0.433kV、33/0.4kVなどが含まれており、さまざまな地域の電力網に適したさまざまなオプションをカバーしています。この装置には励磁電圧調整機能が標準装備されておらず、電圧調整範囲は ±5% または ±2×2.5% です。接続グループはDyn11またはYyn0として選択できます。

50Hz 条件下では、10kV 高圧側の定格電流は約 11.55A、11kV 高圧側は約 10.50A、0.4kV 低圧側の定格電流は約 288.68A です。従来の短絡インピーダンスは 4% です。同時に、電圧、接続グループなどのユーザーの要件に応じてカスタマイズすることができます。エネルギー効率は、通常損失、低損失、アモルファス合金シリーズ製品から選択できます。

技術パラメータ:

利点:

柱上設置型配電変圧器 200kva とパッド設置型との間に違いはありますか?

1.柱上配電変圧器 200kva は、地面から一定の高さの電柱に固定されています。貴重な土地資源を占有せず、地上空間への影響もほとんどありません。パッドマウントトランスはコンクリートベース上に設置されるため、ある程度の面積が必要となります。

2.空中に浮いているので人や動物との接触が少なく、比較的安全です。しかし、だからといって、前を通るときに過度に緊張する必要はありません。通常の距離を保つだけで十分です。パッドマウントトランスは比較的目立たないように設置されています。

3.各単一変圧器の電源範囲は限られており、通常は 5 kVA ～ 167 kVA の範囲です。主に単一回線で少数のユーザーに電力を供給するために使用されます。ただし、パッドマウント変圧器の容量は比較的大きく、75 kVA ～ 3000 kVA の範囲です。

4.地中埋設型に比べ、材料費や施工難易度が低い架空設置工法です。非常に経済的で実用的な電源ソリューションです。

5.柱上配電変圧器 200kva は通常、絶縁と放熱のために冷却油が満たされた円筒形の油タンクです。上部が高電圧接続端子、下部が低電圧接続端子です。デザインは非常にコンパクトです。安全性を確保するために、落雷や短絡を防ぐ避雷器やヒューズが組み込まれていることがよくあります。

柱上変圧器の主要部品

正面取付タイプ LV DB

ポールラインハードウェア

柱上変圧器

側面取付タイプ LV DB

生産設備

箔巻取機

オイル充填ユニット

変圧器オーブンおよび鋳造ユニット

変圧器オーブン

検査機関

処理中の変圧器

乾燥中の変圧器

巻線 2 の変圧器

巻線内の変圧器

トランスは組み立て中です
